オーエスジー

UVXシリーズ　チタン合金加工用不等リードエンドミル 5刃 UVX-TI-5FL-SL

UVXシリーズ　チタン合金加工用不等リードエンドミル 5刃 UVX-TI-5FL-SL
通常単価(税別)
28,937円～157,217円
税込単価
31,831円～172,939円
通常出荷日：3日目

【特長】・溝・側面切削から複雑なポケット加工、びびりやすい加工にも対応。難易度の高いチタン合金加工にお...

詳細を確認
  • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

よく一緒に見られています

FXコート チタン合金加工用不等リードエンドミル（5枚刃）

オーエスジー

FXコート チタン合金加工用不等リードエンドミル（5枚刃）
通常価格(税別)： 22,803円 (税込価格：25,083円)

通常出荷日：1 日目 ～

よく一緒に見られています

UVXシリーズ　チタン合金加工用不等リードエンドミル 5刃 ロング刃 UVXL-TI-5FL

オーエスジー

UVXシリーズ　チタン合金加工用不等リードエンドミル 5刃 ロング刃 UVXL-TI-5FL
通常価格(税別)： 29,570円 (税込価格：32,527円)

通常出荷日：1 日目 ～

未確定：候補が10型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報





製品特長・仕様

製品の基本仕様・特長

溝・側面切削から複雑なポケット加工、びびりやすい加工にも対応。
難易度の高いチタン合金加工において安定と高能率を実現！


用途に合わせた3タイプ
UVXシリーズ　チタン合金加工用不等リードエンドミル 5刃 SAFE-LOCKR溝付き UVX-TI-5FL-SL 用途に合わせた３タイプ
低振動・高剛性仕様で安定した高送り加工を実現
UVXシリーズ　チタン合金加工用不等リードエンドミル 5刃 SAFE-LOCKR溝付き UVX-TI-5FL-SL 低振動・高剛性仕様で安定した高送り加工を実現
UVXシリーズ　チタン合金加工用不等リードエンドミル 5刃 SAFE-LOCKR溝付き UVX-TI-5FL-SL 製品の基本仕様・特長
UVXシリーズ　チタン合金加工用不等リードエンドミル 5刃 SAFE-LOCKR溝付き UVX-TI-5FL-SL safe rockシステムの特長・Safe Lock機構付きホルダ

性能・試験情報

Safe-Lock™機構付きUVX-TI の加工事例

UVXシリーズ　チタン合金加工用不等リードエンドミル 5刃 SAFE-LOCKR溝付き UVX-TI-5FL-SL safe rock機構付きUVX-TIの加工事例


チタン合金の側面加工

UVXシリーズ　チタン合金加工用不等リードエンドミル 5刃 SAFE-LOCKR溝付き UVX-TI-5FL-SL チタン合金の側面加工

Safe-Lock™機構付きホルダはミーリングチャックと比べて、1．5倍以上の切りくず排出量を実現することができた。
C社のシュリンクチャックとは同等の排出量であったが、Safe-Lock™機構付きホルダは振れが少なく安定した加工が可能
である。



外形図

UVXシリーズ　チタン合金加工用不等リードエンドミル 5刃 SAFE-LOCKR溝付き UVX-TI-5FL-SL 外形図



推奨切削条件

推奨切削条件表

  • 本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
  • 加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。
UVXシリーズ　チタン合金加工用不等リードエンドミル 5刃 SAFE-LOCKR溝付き UVX-TI-5FL-SL 推奨切削条件表

切削条件時の注意

1. 上記の加工条件は目安です。実際の加工環境に合わせて調節をして下さい。
2. チタン合金の加工には水溶性切削油剤を推奨します。

型番リスト

表示件数
  • 1
    • 型番
    UVX-TI-5FL-12XR1X36-SL
    UVX-TI-5FL-12XR3X36-SL
    UVX-TI-5FL-16XR1X48-SL
    UVX-TI-5FL-16XR3X48-SL
    UVX-TI-5FL-20XR1X60-SL
    UVX-TI-5FL-20XR3X60-SL
    UVX-TI-5FL-20XR5X60-SL
    UVX-TI-5FL-25XR1X75-SL
    UVX-TI-5FL-25XR3X75-SL
    UVX-TI-5FL-25XR5X75-SL

    刃径

    (mm)

    刃長

    (mm)

    コーナ・ボール半径

    (mm)

    首下長

    (mm)

    シャンク径

    (mm)

    全長

    (mm)

    商品コード

    		最小発注数量
    12
    24
    1
    36
    12
    90
    8555670
    1個
    12
    24
    3
    36
    12
    90
    8555671
    1個
    16
    32
    1
    48
    16
    100
    8555672
    1個
    16
    32
    3
    48
    16
    100
    8555673
    1個
    20
    40
    1
    60
    20
    120
    8555674
    1個
    20
    40
    3
    60
    20
    120
    8555675
    1個
    20
    40
    5
    60
    20
    120
    8555676
    1個
    25
    50
    1
    75
    25
    140
    8555677
    1個
    25
    50
    3
    75
    25
    140
    8555678
    1個
    25
    50
    5
    75
    25
    140
    8555679
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    28,937円
    ( 31,831円 )
    3日目
    28,937円
    ( 31,831円 )
    3日目
    55,451円
    ( 60,996円 )
    3日目
    55,451円
    ( 60,996円 )
    3日目
    84,972円
    ( 93,469円 )
    3日目
    84,972円
    ( 93,469円 )
    3日目
    84,972円
    ( 93,469円 )
    3日目
    157,217円
    ( 172,939円 )
    3日目
    157,217円
    ( 172,939円 )
    3日目
    157,217円
    ( 172,939円 )
    3日目
  • 1

    • 詳細情報

    基本情報

    【特長】・溝・側面切削から複雑なポケット加工、びびりやすい加工にも対応。難易度の高いチタン合金加工において安定と高能率を実現しました。・SAFE-LOCK®溝付きで、高い振れ精度（３μm未満）、工具突出し長さの調整が可能、折損した工具の取り外し可能、ホルダの内部給油が可能、ハイス工具にも適用可能。【用途】・被削材：チタン合金。【仕様】・ねじれ角：40.5°/43.5°【材質】・超硬合金(Carbide)

    ご注意

    • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

    商品担当おすすめ

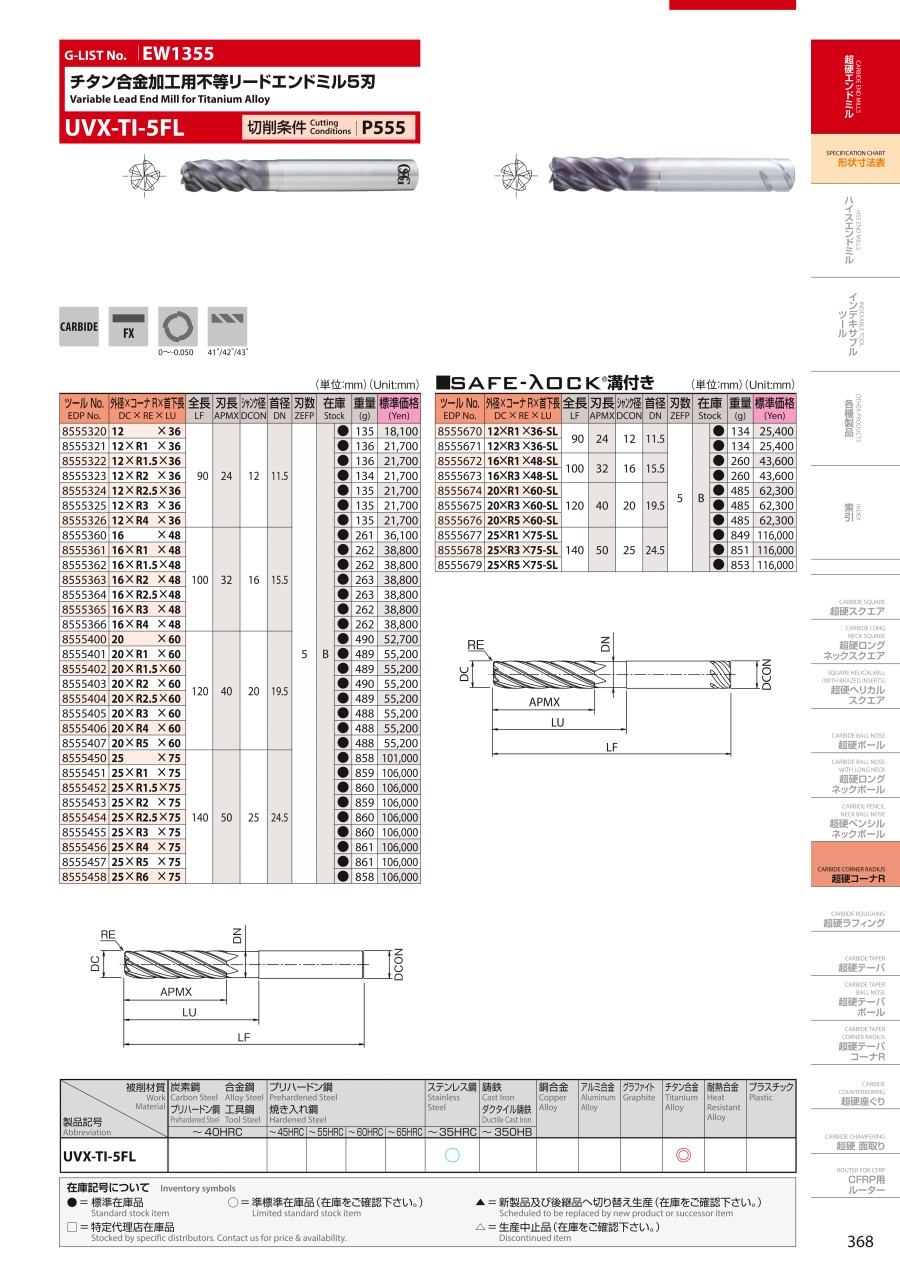

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    UVXシリーズ　チタン合金加工用不等リードエンドミル 5刃 UVX-TI-5FL-SLのレビュー
    4平均満足度：4.01件のレビュー
    チタン加工
    4
    満足度：4.02021/09/28
    剛性があるのでビビりにくく綺麗に削れました。メーカー品なので安心して使用できます。価格が安くなればサイズ別で揃えたいと思...もっと読む
