絶縁ソケット（差込角9.5mm・12.7mm）

通常単価(税別): 8,009円～10,892円

税込単価: 8,810円～11,981円

通常出荷日：1日目～6日目

通信設備の短絡防止作業に最適な絶縁ソケット。【特長】・プラスチック材料のうち絶縁性能の高いふっ素樹脂（...

よく一緒に見られています

トップ工業

通常出荷日：6 日目

単品・セット区分
単品
適用規格
無し
ソケット形状
12角サーフェイス(角丸)
特長
絶縁

未確定 14 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

絶縁ソケット（差込角9.5mm・12.7mm）の詳細

絶縁ソケット（差込角9.5mm・12.7mm）イメージ

通信施設の電力工事での使用例

絶縁ソケット（差込角9.5mm・12.7mm）の寸法

絶縁ソケット（差込角9.5mm・12.7mm）寸法図

差込角 9.5mm（3/8”）の寸法

製品番号	差込角（mm）	対辺寸法（mm）	全長L（mm）	ソケット部外径D（mm）
S-310ZR	9.5（3/8"）	10	27	15.7
S-312ZR	9.5（3/8"）	12	27	18
S-313ZR	9.5（3/8"）	13	27	19.2
S-314ZR	9.5（3/8"）	14	28	20.7
S-317ZR	9.5（3/8"）	17	30	24.5
S-319ZR	9.5（3/8"）	19	31.2	27
S-324ZR	9.5（3/8"）	24	35.4	33.3

差込角 12.7mm（1/2”）の寸法

製品番号	差込角（mm）	対辺寸法（mm）	全長L（mm）	ソケット部外径D（mm）
S-410ZR	12.7（1/2"）	10	38.2	16.4
S-412ZR	12.7（1/2"）	12	38.2	19
S-413ZR	12.7（1/2"）	13	38.2	20.2
S-414ZR	12.7（1/2"）	14	38.2	21.5
S-417ZR	12.7（1/2"）	17	38.2	25.2
S-419ZR	12.7（1/2"）	19	39.4	27.7
S-424ZR	12.7（1/2"）	24	43.2	34

注意・禁止事項

※ 既存の絶縁工具、他社品とは接続できません、当社の絶縁工具と組み合わせてご使用ください。
※ 240V以下の活線作業でご使用ください。
※ 赤色のふっ素樹脂被膜が破損し、下層の黄色の被膜が露出した場合は直ちに使用を止めてください。
※ ご使用の際は、事故を未然に防ぐため、絶縁手袋などの絶縁保護具を必ず着用してください。

開発秘話

売れ始めるまでに時間の掛った商品です。携帯電話の普及に伴い電波の基地局の増設が始まりそれに伴う需要でようやく認知されました。

商品TOP

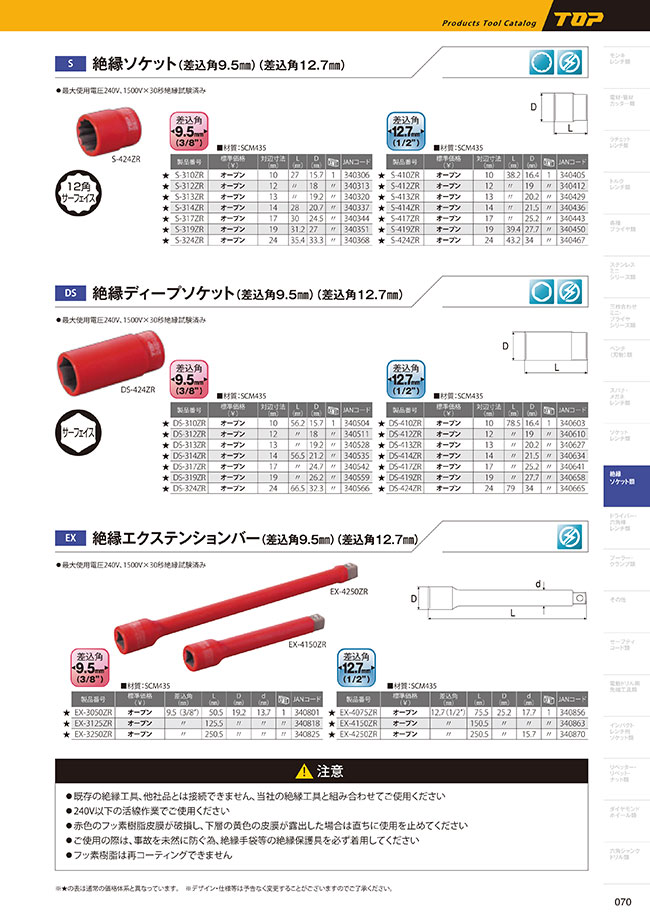

カタログ (見開き版)

絞り込み条件：5 項目の仕様が未選択です

差込角(mm)
- 9.5(3/8")
- 12.7(1/2")
二面幅寸法(mm)
- 10
- 12
- 13
- 14
- 17
- 19
- 24
全長(mm)
- 27
- 28
- 30
- 31.2
- 35.4
- 38.2
- 39.4
- 43.2
外径(mm)
- ソケット部：15.7
- ソケット部：16.4
- ソケット部：18
- ソケット部：19
- ソケット部：19.2
- ソケット部：20.2
- ソケット部：20.7
- ソケット部：21.5
- ソケット部：24.5
- ソケット部：25.2
- ソケット部：27
- ソケット部：27.7
- ソケット部：33.3
- ソケット部：34
JANコード
- 4875180340320
- 4975180340306
- 4975180340313
- 4975180340337
- 4975180340344
- 4975180340351
- 4975180340368
- 4975180340405
- 4975180340412
- 4975180340429
- 4975180340436
- 4975180340443
- 4975180340450
- 4975180340467
タイプ
- S
出荷日
すべて
1日以内
5日以内
6日以内

型番リスト

表示件数

型番

差込角

(mm)

二面幅寸法

(mm)

全長

(mm)

外径

(mm)

JANコード

最小発注数量

9.5(3/8")	10	27	ソケット部：15.7	4975180340306	1個
9.5(3/8")	12	27	ソケット部：18	4975180340313	1個
9.5(3/8")	13	27	ソケット部：19.2	4875180340320	1個
9.5(3/8")	14	28	ソケット部：20.7	4975180340337	1個
9.5(3/8")	17	30	ソケット部：24.5	4975180340344	1個
9.5(3/8")	19	31.2	ソケット部：27	4975180340351	1個
9.5(3/8")	24	35.4	ソケット部：33.3	4975180340368	1個
12.7(1/2")	10	38.2	ソケット部：16.4	4975180340405	1個
12.7(1/2")	12	38.2	ソケット部：19	4975180340412	1個
12.7(1/2")	13	38.2	ソケット部：20.2	4975180340429	1個
12.7(1/2")	14	38.2	ソケット部：21.5	4975180340436	1個
12.7(1/2")	17	38.2	ソケット部：25.2	4975180340443	1個
12.7(1/2")	19	39.4	ソケット部：27.7	4975180340450	1個
12.7(1/2")	24	43.2	ソケット部：34	4975180340467	1個

通常単価(税別) (税込単価)	通常出荷日

9,226円 ( 10,149円 )	6日目
9,424円 ( 10,366円 )	6日目
8,151円 ( 8,966円 )	1日目
9,704円 ( 10,674円 )	6日目
9,897円 ( 10,887円 )	6日目
8,009円 ( 8,810円 )	5日目
10,331円 ( 11,364円 )	6日目
10,095円 ( 11,105円 )	6日目
10,490円 ( 11,539円 )	6日目
10,650円 ( 11,715円 )	6日目
10,694円 ( 11,763円 )	6日目
10,771円 ( 11,848円 )	6日目
10,854円 ( 11,939円 )	6日目
10,892円 ( 11,981円 )	6日目

詳細情報

基本情報

通信設備の短絡防止作業に最適な絶縁ソケット。
【特長】
・プラスチック材料のうち絶縁性能の高いふっ素樹脂（ETFE）を紛体塗装で外周全面に2層コーティング。
・0.5mm厚の絶縁層を形成した超薄膜絶縁工具。
・差込角は9.5mm・12.7mmの2種から選択可能。
・既存の厚いプラスチックで保護された工具と比べ、かさばらずコンパクト。
・通常工具と同じ操作性を発揮。
・かさばらずコンパクトでナット周りに特別なスペースを要さない仕様。
・最大使用電圧240V 1,500V×30秒絶縁試験済み。
【用途】
・通信設備工事や病院の電源設備工事など活線を一時停止できない業種に最適。

商品担当おすすめ

ＴＥＣＨ－ＥＶ
絶縁工具　ラチェットハンドル
PBスイスツールズ
ＰＢスイスツールズ　L形　ボール付ロング六角棒レンチセット（レインボー）
特殊パウダーコートにより、耐錆性に優れた六角棒レンチです。
トラスコ中山
絶縁ソケットレンチセット

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
