精密Vブロック
- 通常単価(税別)
- 64,832円～99,015円
- 税込単価
- 71,315円～108,917円
通常出荷日：3日目
【特長】・精密研削、放電加工、検査、ケガキ用精密治具として使用できます。・クランプアームがVブロック幅...
詳細を確認- 商品タイプ
- Vブロック
- 底面とV溝の平行度 (μm)
- 心ズレ0.003mm以内
- 詳細タイプ
- 精密検索用Vブロック
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
製品特長・仕様
製品の基本仕様・特長
仕様
| 型番 | MB-2505 | MB-503SU |
|---|---|---|
| V溝面平行度 | 0.003mm以内 | 0.005mm以内 |
| V溝面直角度 | 0.003mm以内 | 0.005mm以内 |
| 側面とV溝の対称度 | 心ズレ0.003mm以内 | 心ズレ0.003mm以内 |
| Vブロック容量 | 丸ワークφ0.5～φ25mm 角ワークMax20mm | 小径側：丸ワークφ3～φ25mm／角ワークMax20mm 大径側：丸ワークφ25～φ50mm／角ワークMax35mm |
| 材質 | SKS-3 | マルテンサイト系ステンレス鋼 |
| 焼入硬度 | HRC62° | HRC56° |
| 重量 | 0.45kg | 1.6kg |

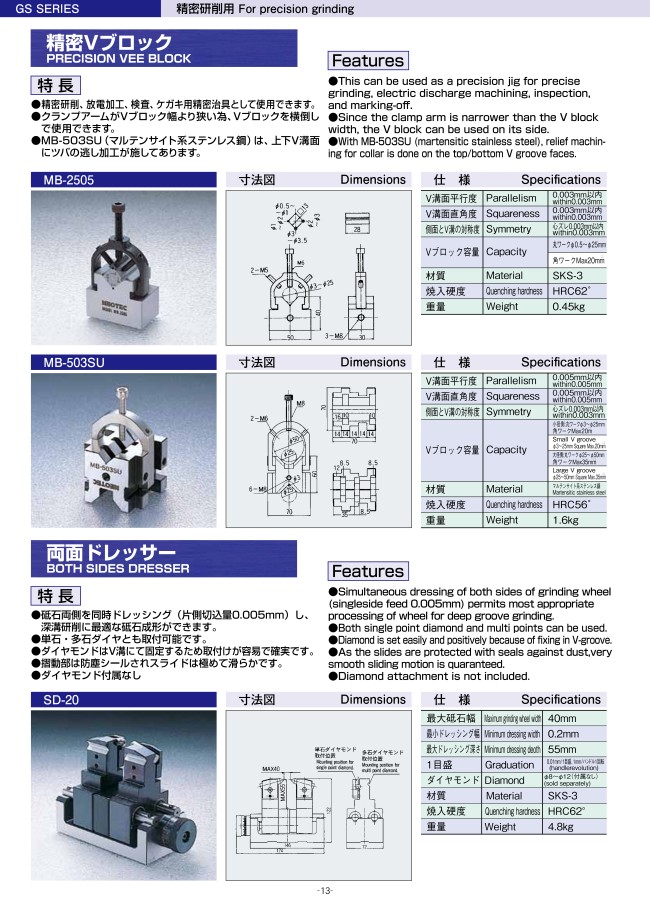

外形図
MB-2505
MB-503SU
絞り込み条件：8 項目の仕様が未選択です
幅(mm)
- 50
- 70
奥行(mm)
- 30
- 70
高さ(mm)
- 40（つまみ部除く）
- 60（つまみ部除く）
平行度
- 0.003以内
- 0.005以内
直角度
- 0.003以内
- 0.005以内
Vブロック容量
- 丸ワーク：φ0.5～φ25mm、角ワーク：Max20mm
- 小径側：丸ワーク φ3～φ25mm、角ワーク Max20mm／大径側：丸ワーク φ25～φ50mm、角ワーク Max35mm
材質
- SKS-3
- マルテンサイト系ステンレス鋼
硬度
- HRC56°
- HRC62°
タイプ
- MB
出荷日
- すべて
- 3日以内
詳細情報
基本情報
【特長】
・精密研削、放電加工、検査、ケガキ用精密治具として使用できます。
・クランプアームがVブロック幅より狭い為、Vブロックを横倒しで使用できます。
・MB-503SU（マルテンサイト系ステンレス鋼）は、上下V溝面にツバの逃し加工が施してあります。
