SMC-713MPの仕様・寸法情報
商品タイプ
永磁チャック
呼び寸法（高さ）(mm)
80
呼び寸法（幅）(mm)
130
呼び寸法（奥行）(mm)
75
磁石ピッチ(mm)
3
チャックサイズ(mm)
75×130
ベースサイズ(mm)
75×140
ローラーセンター距離(mm)
50±0.002
ローラー径(mm)
15（0/-0.03）
傾斜範囲(°)
0～45
精度
平行・直角度：0.002mm以内
質量(kg)
5.0
詳細情報
基本情報
【特長】
・平面研削盤や放電加工機のふところを大きく使用できるので、中小小物の角度加工に最適です。
・傾斜角はブロックゲージ使用によるサインバー式で、秒単位の角度が得られます。
・ローラーに2mmの段差があり、微少角度の設定が容易です。
・SKS鋼を全面焼入（HRC62°）し、精密研削仕上げしてあります。

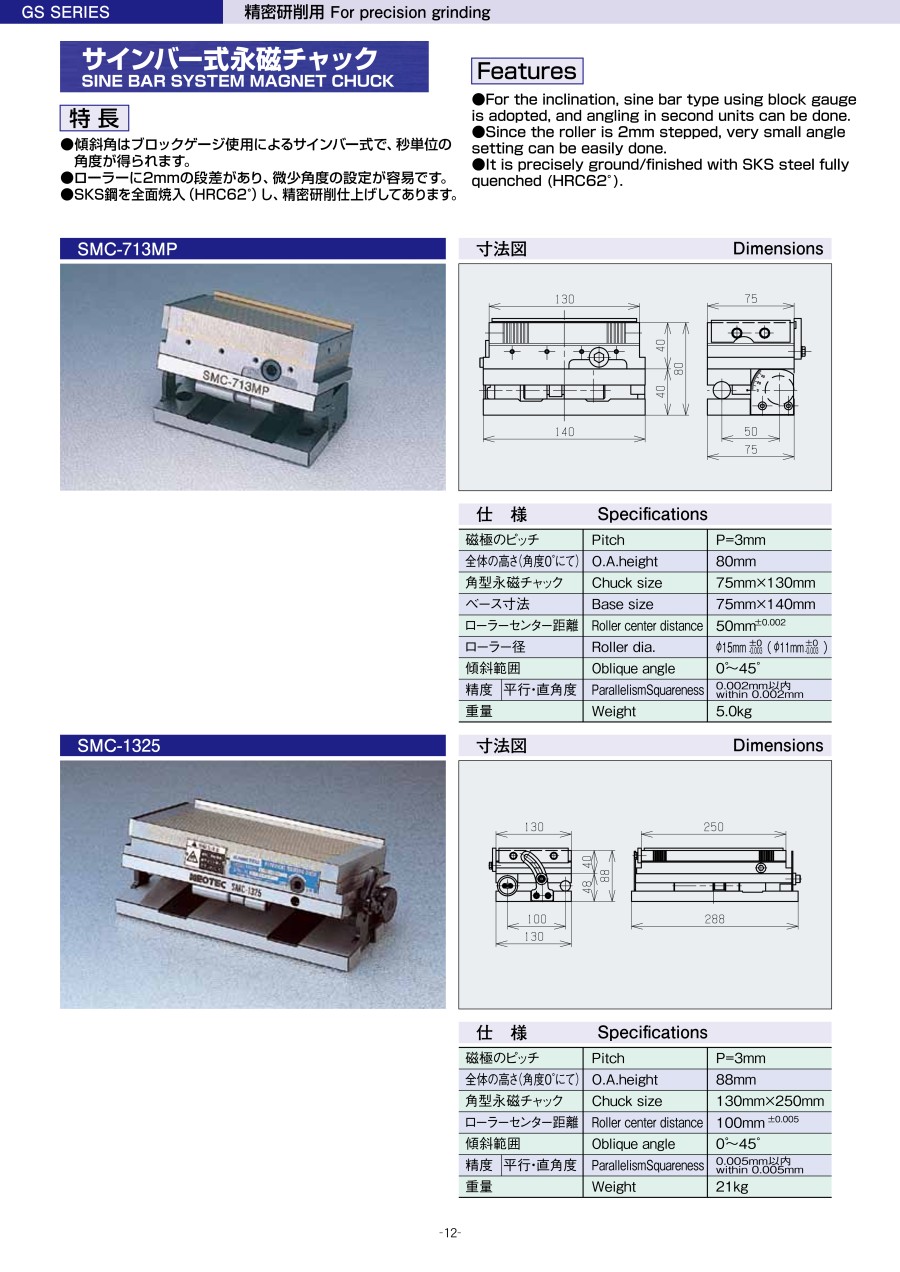

カタログ
