アーム関節式ホルダー用アームのみ
- 通常単価(税別)
- 14,799円～33,602円
- 税込単価
- 16,279円～36,962円
先端部に直径6mm、8mm、3/8インチの穴とアリ溝が付いた関節式アームです。お持ちのマグネットスタン...
詳細を確認- 商品タイプ
- マグネットスタンド用パーツ
- パーツ区分
- アームタイプ用
ご注意
- 一部の画像を除き、取付ねじ部は写っていません。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
規格表
| 型番 | アーム長さ（mm） | アーム全長 L1＋L2＋L3 | アーム下部 ねじ寸法（D） | |
|---|---|---|---|---|
| 下アーム（L1） | 上アーム（L2） | |||
| NF60103 | 56 | 51 | 178 | M5×0.8 |
| DG60103 | 110 | 101 | 282 | M8×1.25 |
| MG60103 | 133 | 113 | 317 | M8×1.25 |
| MG70103 | 163 | 113 | 347 | M8×1.25 |
| MA60103 | 326 | 242 | 639 | M10×1.25 |

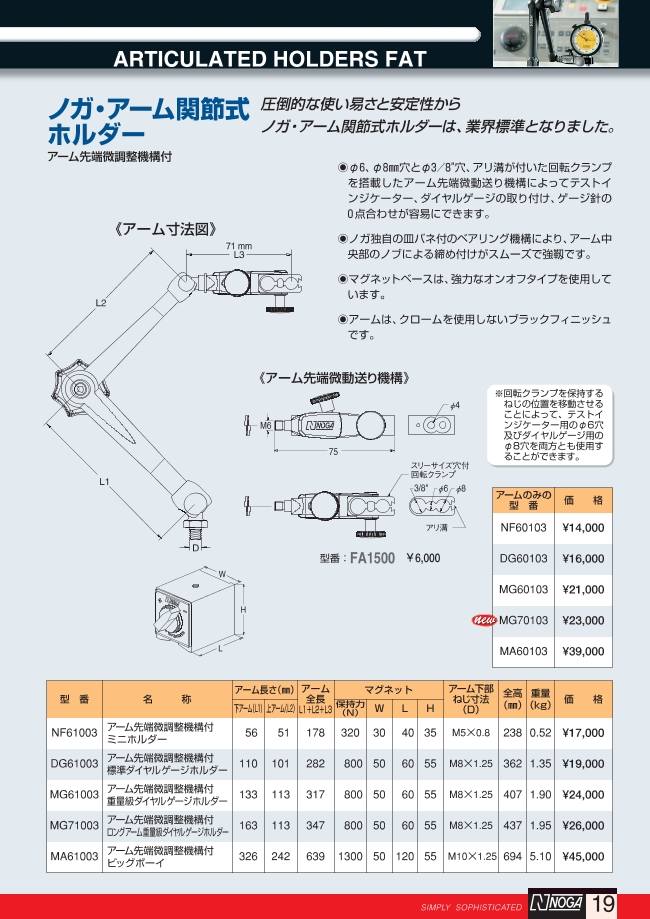

外形図
絞り込み条件：3 項目の仕様が未選択です
取付ねじ
- M5×0.8
- M8×1.25
- M10×1.25
アーム長さ ①(mm)
- 56
- 110
- 133
- 163
- 326
アーム長さ ②(mm)
- 51
- 101
- 113
- 242
タイプ
- DG60103
- MA60103
- MG60103
- MG70103
- NF60103
出荷日
- すべて
- 当日出荷可能
- 1日以内
詳細情報
基本情報
先端部に直径6mm、8mm、3/8インチの穴とアリ溝が付いた関節式アームです。
お持ちのマグネットスタンドなどに取り付けてお使いください。
【特長】
・アーム先端微動送り機構によってテストインジケーター、ダイヤルゲージの取り付け、ゲージ針の0点合わせが容易。
・メーカー独自の皿バネ付のベアリング機構により、アーム中央部のノブによる締め付けがスムーズで強靱。
・クロームメッキを使用しないブラックフィニッシュ。
ご注意
- 一部の画像を除き、取付ねじ部は写っていません。
