圧力配管用ジョイント メス×オス
- 通常単価(税別)
- 1,476円～2,508円特別価格
- 税込単価
- 1,624円～2,759円特別価格
【特長】・圧力配管用の継手であり、各種サイズ及び用途に応じ組合わせ、使い分けられます。
- 商品タイプ
- 圧力計配管用継手
- 質量(g)
- 約100
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
製品特長・仕様
接続形式：
FJ10：メス×オスジョイント
FJ11：メス×メスジョイント
使用流体温度：
-5～+80℃ （但し、凍結なきこと）
接液部材質：
黄銅製：C3604
鉄製：SGD
ステンレス製：SUS316
外装：
黄銅製：生地
鉄製：Niメッキ
ステンレス製：生地
最高使用圧力：
（MPa）
| 型番 | 黄銅製 | 鉄製 | ステンレス製 |
|---|---|---|---|
| FJ1□ | 50 | 100 | 100 |

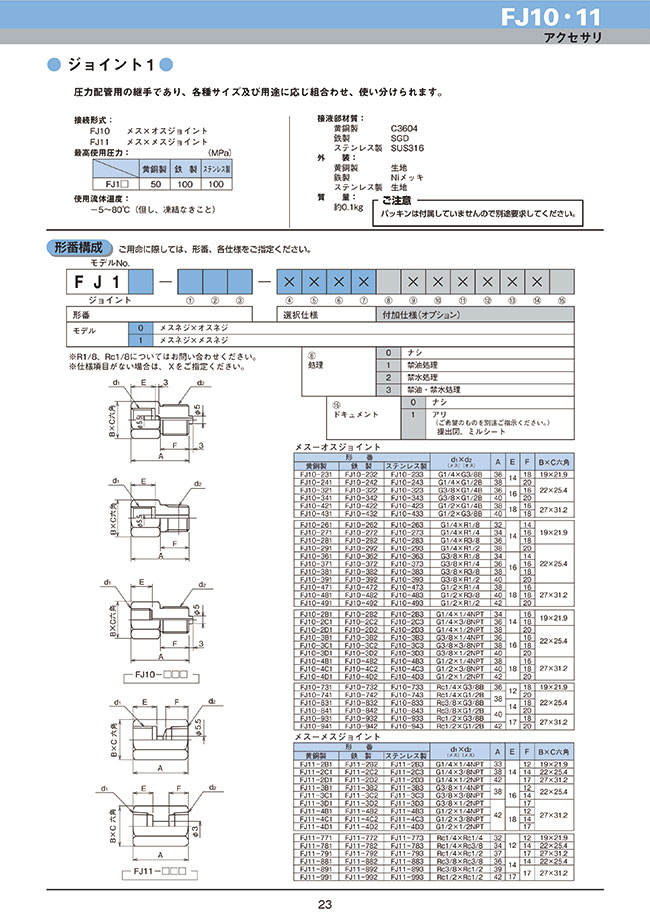

メス-オスジョイント
| 型番 | d1（メス）×d2（オス） | A | E | F | B×C六角 | ||
|---|---|---|---|---|---|---|---|
| 黄銅製 | 鉄製 | ステンレス製 | |||||
| FJ10-231 | FJ10-232 | FJ10-233 | G1/4×G3/8B | 36 | 14 | 18 | 19×21.9 |
| FJ10-241 | FJ10-242 | FJ10-243 | G1/4×G1/2B | 38 | 20 | 22×25.4 | |
| FJ10-321 | FJ10-322 | FJ10-323 | G3/8×G1/4B | 36 | 16 | 16 | |
| FJ10-341 | FJ10-342 | FJ10-343 | G3/8×G1/2B | 40 | 20 | ||
| FJ10-421 | FJ10-422 | FJ10-423 | G1/2×G1/4B | 38 | 18 | 16 | 27×31.2 |
| FJ10-431 | FJ10-432 | FJ10-433 | G1/2×G3/8B | 40 | 18 | ||
| FJ10-261 | FJ10-262 | FJ10-263 | G1/4×R1/8 | 32 | 14 | 14 | 19×21.9 |
| FJ10-271 | FJ10-272 | FJ10-273 | G1/4×R1/4 | 34 | 16 | ||
| FJ10-281 | FJ10-282 | FJ10-283 | G1/4×R3/8 | 36 | 18 | ||
| FJ10-291 | FJ10-292 | FJ10-293 | G1/4×R1/2 | 38 | 20 | 22×25.4 | |
| FJ10-361 | FJ10-362 | FJ10-363 | G3/8×R1/8 | 34 | 16 | 14 | |
| FJ10-371 | FJ10-372 | FJ10-373 | G3/8×R1/4 | 36 | 16 | ||
| FJ10-381 | FJ10-382 | FJ10-383 | G3/8×R3/8 | 38 | 18 | ||
| FJ10-391 | FJ10-392 | FJ10-393 | G3/8×R1/2 | 40 | 20 | ||
| FJ10-471 | FJ10-472 | FJ10-473 | G1/2×R1/4 | 38 | 18 | 16 | 27×31.2 |
| FJ10-481 | FJ10-482 | FJ10-483 | G1/2×R3/8 | 40 | 18 | ||
| FJ10-491 | FJ10-492 | FJ10-493 | G1/2×R1/2 | 42 | 20 | ||
| FJ10-2B1 | FJ10-2B2 | FJ10-2B3 | G1/4×1/4NPT | 34 | 14 | 16 | 19×21.9 |
| FJ10-2C1 | FJ10-2C2 | FJ10-2C3 | G1/4×3/8NPT | 36 | 18 | ||
| FJ10-2D1 | FJ10-2D2 | FJ10-2D3 | G1/4×1/2NPT | 38 | 20 | 22×25.4 | |
| FJ10-3B1 | FJ10-3B2 | FJ10-3B3 | G3/8×1/4NPT | 36 | 16 | 16 | |
| FJ10-3C1 | FJ10-3C2 | FJ10-3C3 | G3/8×3/8NPT | 38 | 18 | ||
| FJ10-3D1 | FJ10-3D2 | FJ10-3D3 | G3/8×1/2NPT | 40 | 20 | ||
| FJ10-4B1 | FJ10-4B2 | FJ10-4B3 | G1/2×1/4NPT | 38 | 18 | 16 | 27×31.2 |
| FJ10-4C1 | FJ10-4C2 | FJ10-4C3 | G1/2×3/8NPT | 40 | 18 | ||
| FJ10-4D1 | FJ10-4D2 | FJ10-4D3 | G1/2×1/2NPT | 42 | 20 | ||
| FJ10-731 | FJ10-732 | FJ10-733 | Rc1/4×G3/8B | 36 | 12 | 18 | 19×21.9 |
| FJ10-741 | FJ10-742 | FJ10-743 | Rc1/4×G1/2B | 38 | 20 | 22×25.4 | |
| FJ10-831 | FJ10-832 | FJ10-833 | Rc3/8×G3/8B | 14 | 18 | ||
| FJ10-841 | FJ10-842 | FJ10-843 | Rc3/8×G1/2B | 40 | 20 | ||
| FJ10-931 | FJ10-932 | FJ10-933 | Rc1/2×G3/8B | 17 | 18 | 27×31.2 | |
| FJ10-941 | FJ10-942 | FJ10-943 | Rc1/2×G1/2B | 42 | 20 | ||
使用方法・使用事例
圧力配管用の継手であり、各種サイズ及び用途に応じ組合わせ、使い分けられます。
注意・禁止事項
【ご注意】
パッキンは付属していませんので別途要求してください。
よくあるご質問（FAQ）
Q：使用温度範囲は何度ですか。
A：-5～80℃です。
絞り込み条件：6 項目の仕様が未選択です
取付ねじ（d1×d2）
- G1/2×R3/8
- G1/4×R3/8
- G3/8×R1/4
材質
- ステンレス(SUS316)
- 黄銅
材質詳細
- ステンレス製：SUS316
- 黄銅製：C3604
詳細タイプ
- 最高使用圧力 50MPa
- 最高使用圧力 100MPa
ねじ長さ(mm)
- 16
- 18
全長(mm)
- 36
- 40
出荷日
- すべて
- 当日出荷可能
詳細情報
基本情報
【特長】
・圧力配管用の継手であり、各種サイズ及び用途に応じ組合わせ、使い分けられます。
