ロジスセットカラー ジグザグカラー

製品特長・仕様

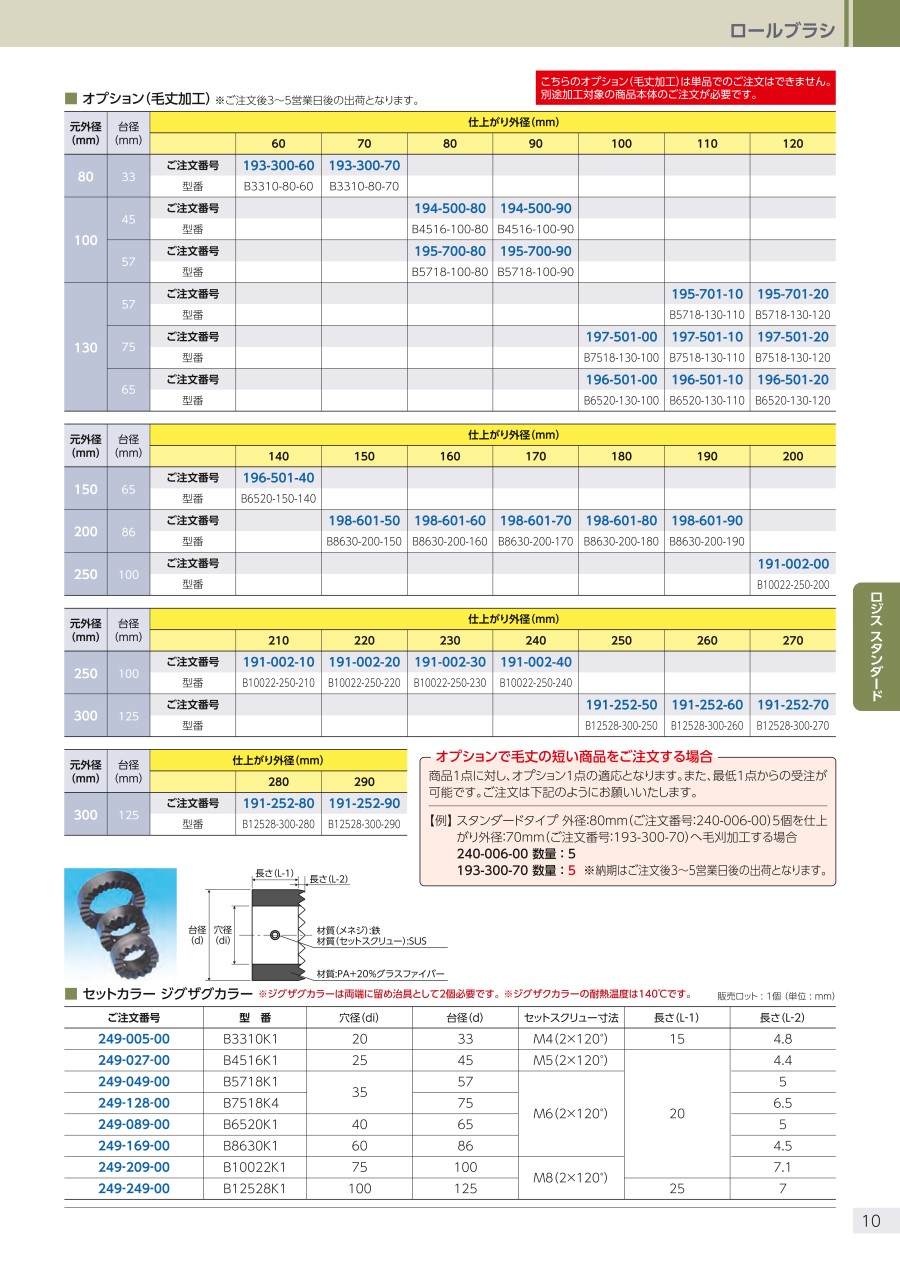

製品の基本仕様・特長

※ジグザグカラーは両端に留め治具として2個必要です。

使用方法・使用事例

使用方法

（1）シャフトの一方にジグザグカラーはめ、軽くネジをとめます。（※1）

（2）必要な数だけブラシセグメントをシャフトにとおします。

（3）もう一つのジグザグカラーをはめ、しっかり押し付けます。（※2）

（4）全体の調整を行い、すべてのネジをしっかり締めてください。

（※1）シャフトは2箇所で固定します。
（※2）ジグザグカラーの間にブラシを挟まないように注意してください。
※シャフトはお客さまでご用意ください。

注意・禁止事項

使用上のご注意
ブラシをご使用される際は、次のことを特に注意して下さい。

• 溶接で取付けないで下さい。
• 無理に引っ張らないで下さい。
• ブラシを必要以上に押し付けないで下さい。
• 使用耐熱温度以上になる場所では使用しないで下さい。
• ひっかかりやすい場所では使用しないで下さい。
• 植毛台が水分を含み膨張したり、振動または強い負荷が掛かるとジグザグカラーが緩む可能性がございます。その様な場合は、ジグザグカラーの外側に市販のセットカラーの取り付けをお勧めいたします。
• シャフト径は、穴径（di）よりマイナス0.1mmの寸法にて製作して下さい。
• ジグザグカラーのセットボルトは、過度な力で締め付けないで下さい。
