製品特長・仕様
製品の基本仕様・特長

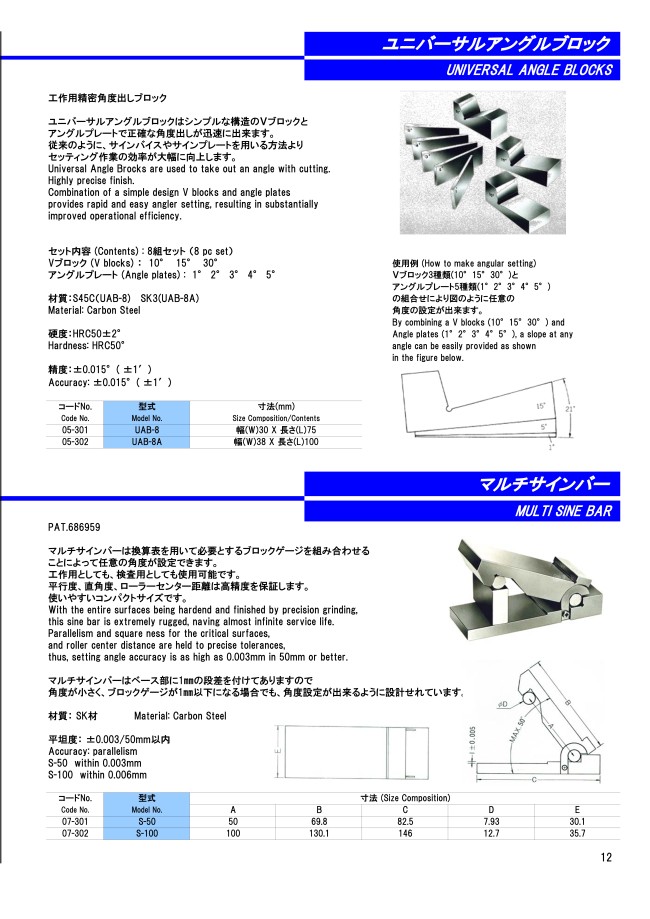

- 工作用精密角度出しブロック
| 型番 | 寸法 幅（W）×長さ（L） | Vブロック | アングルプレート | 材質 | 硬度 | 精度 | セット内容 |
|---|---|---|---|---|---|---|---|
| UAB-8 | 30×75mm | 10°／15°／30° | 1°／2°／3°／4°／5° | S45C | HRC50±2° | ±0.015°（±1’） | 8組セット |
| UAB-8A | 38×100mm | SK3 |
セット内容
使用方法・使用事例
使用事例
- Vブロック3種類（10°／15°／30°）とアングルプレート5種類（1°／2°／3°／4°／5°）の組合せにより左図のように任意の角度の設定が出来ます。
絞り込み条件：6 項目の仕様が未選択です
幅(mm)
- 30
- 38
JANコード
- 4560119672353
- 4560119672360
トラスココード
- 732-3107
- 732-3093
質量(g)
- 1500.000
- 3900.000
材質詳細
- SK3
- S45C
全長(mm)
- 75
- 100
タイプ
- UAB-8
- UAB-8A
出荷日
- すべて
- 4日以内
- 5日以内
詳細情報
基本情報
【特長】
・シンプルな構造のVブロックとアングルプレートで正確な角度出しが迅速に出来ます
・従来のように、サインバイスやサインプレートを用いる方法よりセッティング作業の効率が大幅に向上します
【用途】
・切削加工に
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
