	水本機械製作所ステンレス回転アイボルト（専用スパナ付）
	NANIWA（浪速鉄工）マルチアイボルト（使用荷重0.3～15t）
	RUD 回転アイボルトスターポイントキーなしメートル並目 VRS
	エスコ超強力アイボルト（高純度・熱処理）

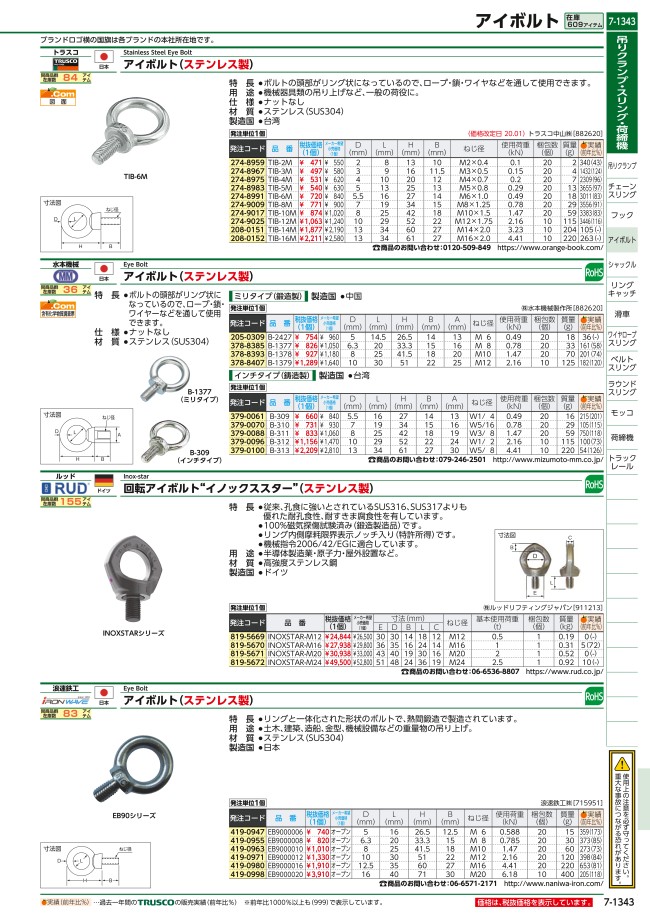

カタログ

RUD

回転アイボルトイノックススター（ステンレス製）

通常単価(税別): 26,072円～50,059円

税込単価: 28,679円～55,065円

通常出荷日：1日目～5日目

【特長】･従来、孔食に強いとされているSUS316、SUS317よりも優れた耐孔食性、耐すきま腐食性を...

詳細を確認

よく一緒に見られています

RUD

回転アイナットアイナットスター

通常価格(税別)： 16,664円 (税込価格：18,330円)

通常出荷日：1 日目～

よく一緒に見られています

RUD

回転アイボルトスターポイントキーなしメートル並目 VRS

通常価格(税別)： 25,752円 (税込価格：28,327円)

通常出荷日：1 日目

商品タイプ
アイボルト
材質1
高強度ステンレス鋼

未確定 4 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

型式			0.5t	1t	2t	2.5t
ねじサイズ			M12	M16	M20	M24
吊り方		β	M12	M16	M20	M24
	1	0°	1.2	2.4	3.6	5.2
	2	0°	2.4	4.8	7.2	10.4
	1	90°	0.5	1	2	2.5
	2	90°	1	2	4	5
	2	0-45°	0.7	1.42	2.83	3.53
	2	45-60°	0.5	1	2	2.5
	2	非対称	0.5	1	2	2.5
	3＋4	0-45°	1.06	2.12	4.24	5.3
	3＋4	45-60°	0.75	1.5	3	3.75
	3＋4	非対称	0.5	1	2	2.5
単位：t

商品TOP

カタログ (見開き版)

絞り込み条件：17 項目の仕様が未選択です

基本使用荷重(t)
- 0.5
- 1
- 2
- 2.5
ボルトサイズ
- M12
- M16
- M20
- M24
トラスココード
- 819-5672
- 819-5671
- 819-5670
- 819-5669
JANコード
- 4580269144524
- 4580269144531
- 4580269144548
- 4580269144555
質量(g)
- 190
- 310
- 520.0
- 920
スパナサイズ(mm)
- 12
- 14
- 16
- 19
寸法(mm)A
- 43
- 50
- 57
- 69
寸法(mm)B
- 14
- 16
- 19
- 24
寸法(mm)C
- 12
- 14
- 16
- 19
寸法(mm)D
- 30
- 35
- 40
- 48
寸法(mm)E
- 30
- 36
- 43
- 51
寸法(mm)K
- 56
- 65
- 75
- 92
寸法(mm)L
- 18
- 24
- 30
- 36
全長(mm)
- 30
- 35
- 40
- 48
穴径(mm)
- 14
- 16
- 19
- 24
使用荷重(kN)
- 30
- 36
- 42
- 50
首下長(mm)
- 18
- 24
- 30
- 36
タイプ
- INOXSTAR-M12
- INOXSTAR-M16
- INOXSTAR-M20
- INOXSTAR-M24
出荷日
すべて
1日以内
5日以内

型番リスト

表示件数

型番

基本使用荷重

(t)

ボルトサイズ

トラスココード

JANコード

質量(g)

スパナサイズ(mm)

寸法(mm)A

寸法(mm)B

寸法(mm)C

寸法(mm)D

寸法(mm)E

寸法(mm)K

寸法(mm)L

全長(mm)

穴径(mm)

使用荷重(kN)

首下長(mm)

RoHS2（10物質）?

最小発注数量

0.5	M12	819-5669	4580269144524	190	12	43	14	12	30	30	56	18	30	14	30	18	対応	1個
1	M16	819-5670	4580269144531	310	14	50	16	14	35	36	65	24	35	16	36	24	対応	1個
2	M20	819-5671	4580269144548	520.0	16	57	19	16	40	43	75	30	40	19	42	30	対応	1個
2.5	M24	819-5672	4580269144555	920	19	69	24	19	48	51	92	36	48	24	50	36	対応	1個

通常単価(税別) (税込単価)	通常出荷日

26,072円 ( 28,679円 )	1日目
28,136円 ( 30,950円 )	5日目
35,382円 ( 38,920円 )	5日目
50,059円 ( 55,065円 )	5日目

詳細情報

基本情報

【特長】
･従来、孔食に強いとされているSUS316、SUS317よりも優れた耐孔食性、耐すきま腐食性を有しています。
･100％磁気探傷試験済み（鍛造製造品）です。
･リング内側摩耗限界表示ノッチ入り（特許所得）です。
･機械指令2006/42/EGに適合しています。
･常温における耐力はSUS304、SUS316の約2倍を有します。
･ルッドIDポイント（RFIDチップ）付きで、ルッドIDリーダーを使うと固有のチップ番号で識別できます。
【用途】
･半導体製造業・原子力・屋外設置など。
【材質】
･高強度ステンレス鋼
