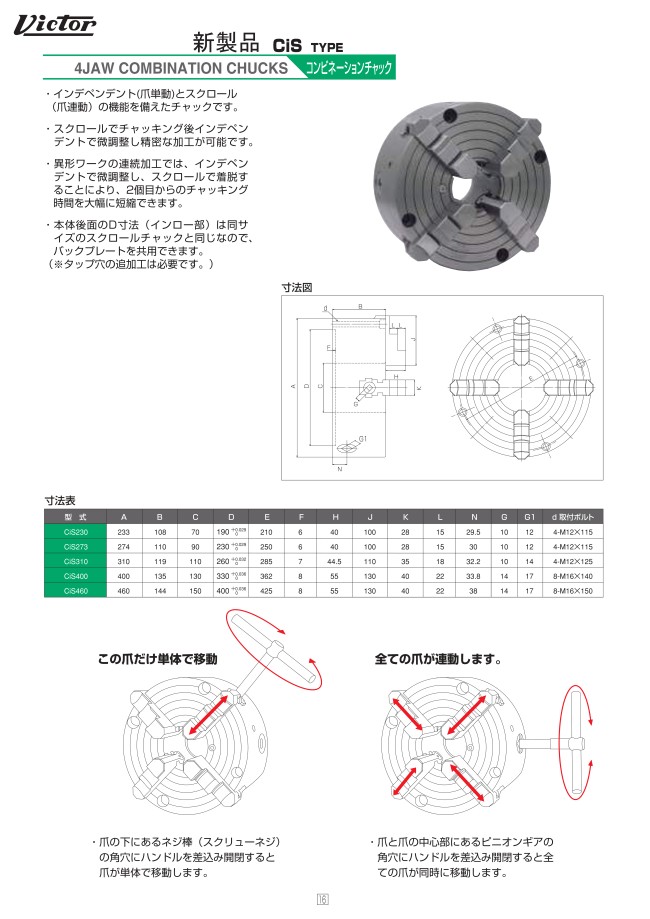

ビクターコンビネーションチャック

通常単価(税別): 481,372円～1,803,269円

税込単価: 529,509円～1,983,596円

通常出荷日：8日目

【特長】･爪単動と爪連動の機能を備えたチャックです。･異形ワークの連続加工では2個目からのチャッキング...

よく一緒に見られています

通常出荷日：在庫品1日目

よく一緒に見られています

通常出荷日：5 日目～

種類
旋盤チャック
爪数
4
材質1
本体：鋳鉄（FC300）
材質2
硬爪：SCM415

ご注意

把握範囲は上爪がニュートラル位置（上爪と下爪の中心が重なった状態）でのものです。

未確定 3 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

カタログ

商品TOP

カタログ (見開き版)

絞り込み条件：6 項目の仕様が未選択です

チャック外径(mm)
- 233
- 310
- 400
トラスココード
- 837-7477
- 837-7476
- 837-7475
質量(g)
- 27000
- 50000.0
- 95000
把握範囲（外径）(mm)
- φ15～190
- φ20～267
- φ50～326
把握範囲（内径）(mm)
- φ80～175
- φ94～250
- φ130～305
把握力(kN)
- 15
- 17
- 20
タイプ
- CIS230
- CIS310
- CIS400
出荷日
すべて
8日以内

型番リスト

表示件数

型番

CIS230

CIS310

CIS400

チャック外径

(mm)

トラスココード

質量

(g)

把握範囲（外径）

(mm)

把握範囲（内径）

(mm)

把握力(kN)

最小発注数量

233	837-7475	27000	φ15～190	φ80～175	15	1個
310	837-7476	50000.0	φ20～267	φ94～250	17	1個
400	837-7477	95000	φ50～326	φ130～305	20	1個

通常単価(税別) (税込単価)	通常出荷日

481,372円 ( 529,509円 )	8日目
922,614円 ( 1,014,875円 )	8日目
1,803,269円 ( 1,983,596円 )	8日目

詳細情報

基本情報

【特長】
･爪単動と爪連動の機能を備えたチャックです。
･異形ワークの連続加工では2個目からのチャッキング時間を大幅に短縮できます。
【用途】
･主に旋盤での加工に。
【材質】
･本体：鋳鉄（FC300）
･硬爪：SCM415

ご注意

把握範囲は上爪がニュートラル位置（上爪と下爪の中心が重なった状態）でのものです。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
