右下精器製造

一般圧力計（75Φ）直径75mm

カタログ |

一部SALE 2026/03/31まで
数量スライド割引

この商品のFAQをみる（3件）

通常単価(税別): 5,800円～8,964円特別価格

税込単価: 6,380円～9,860円特別価格

JIS B 7505-1 ブルドン管圧力計規格に基づいて設計製作された一般圧力...

商品タイプ
一般圧力計
用途
気体または液体の定圧力測定
規格
JIS B7505-1
材質
黄銅
精度
1.6級
接続部サイズ
G3/8B
大きさ(mm)
75
ケース形状
DR形

ご注意

商品画像は一例です。型番により文字盤が異なります。

未確定：候補が17型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

一般圧力計（75φ）イメージ

一般圧力計（75φ）の寸法

（単位：mm）

寸法図

（単位：mm）

大きさ	d	D	D₁	D₃	D₄	b	e	t	h	f	n	d₂
75φ	G3/8B	78	98	88	77	39	17.5	2.5	36	18	25	4.5

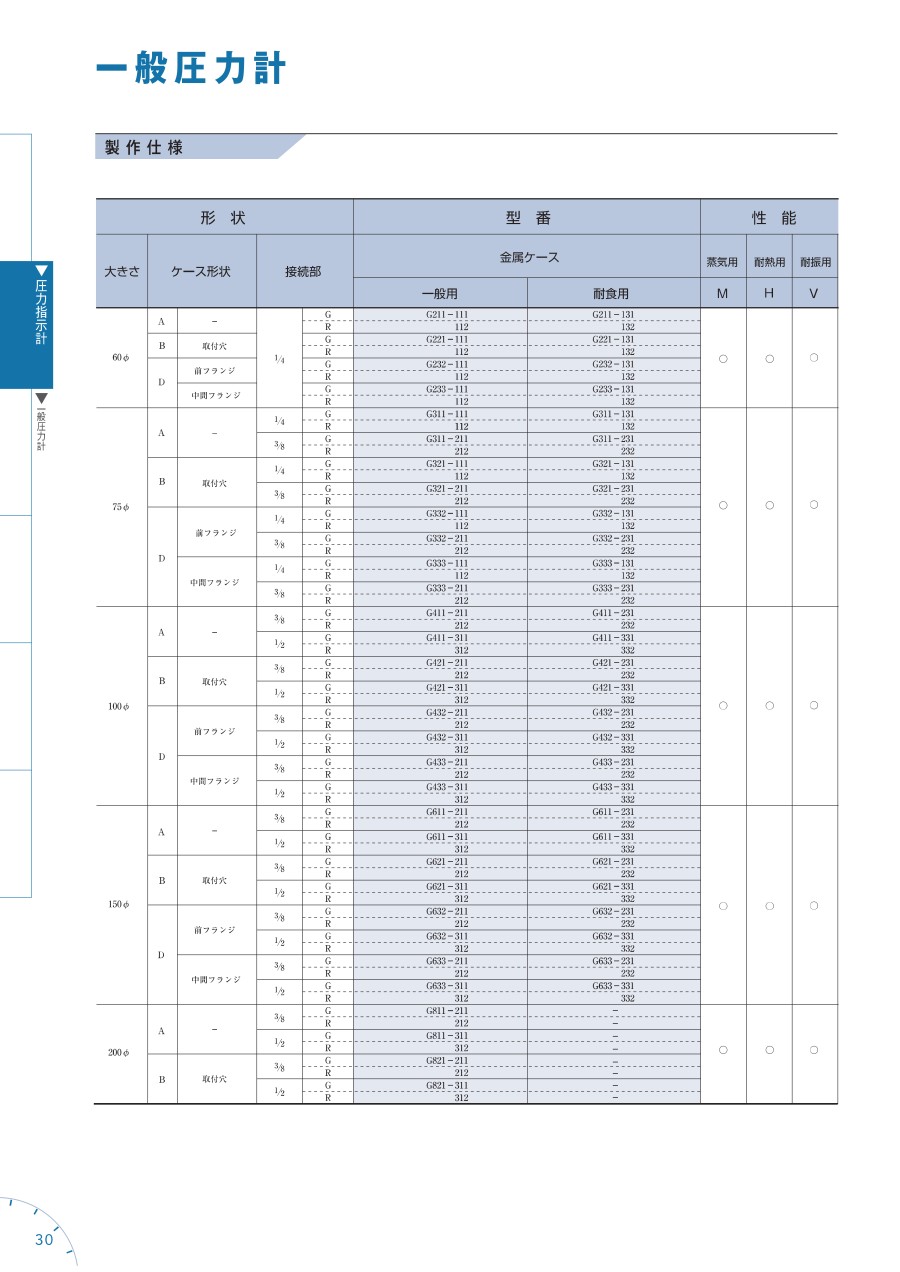

製品仕様

形状					型番		性能
大きさ	ケース形状		接続部		金属ケース		蒸気用	耐熱用	耐振用	蒸気耐振	耐熱耐振	動圧形
大きさ	ケース形状		接続部		一般用	耐食用	M	H	V	MV	HV	K
60φ	A	-	1/4	G	G211-111	G211-131	○	○	○	○	○	○
	A	-		R	G211-112	G211-132
	B	取付穴		G	G221-111	G221-131
	B	取付穴		R	G221-112	G221-132
	D	前フランジ		G	G232-111	G232-131
		前フランジ		R	G232-112	G232-132
		中間フランジ		G	G233-111	G233-131
		中間フランジ		R	G233-112	G233-132
75φ	A	-	1/4	G	G311-111	G311-131	○	○	○	○	○	○
			1/4	R	G311-112	G311-132
			3/8	G	G311-211	G311-231
			3/8	R	G311-212	G311-232
	B	取付穴	1/4	G	G321-111	G321-131
			1/4	R	G321-112	G321-132
			3/8	G	G321-211	G321-231
			3/8	R	G321-212	G321-232
	D	前フランジ	1/4	G	G332-111	G332-131
			1/4	R	G332-112	G332-132
			3/8	G	G332-211	G332-231
			3/8	R	G332-212	G332-232
		中間フランジ	1/4	G	G333-111	G333-131
			1/4	R	G333-112	G333-132
			3/8	G	G333-211	G333-231
			3/8	R	G333-212	G333-232
100φ	A	-	3/8	G	G411-211	G411-231	○	○	○	○	○	○
			3/8	R	G411-212	G411-232
			1/2	G	G411-311	G411-331
			1/2	R	G411-312	G411-332
	B	取付穴	3/8	G	G421-211	G421-231
			3/8	R	G421-212	G421-232
			1/2	G	G421-311	G421-331
			1/2	R	G421-312	G421-332
	D	前フランジ	3/8	G	G432-211	G432-231
			3/8	R	G432-212	G432-232
			1/2	G	G432-311	G432-331
			1/2	R	G432-312	G432-332
		中間フランジ	3/8	G	G433-211	G433-231
			3/8	R	G433-212	G433-232
			1/2	G	G433-311	G433-331
			1/2	R	G433-312	G433-332
150φ	A	-	3/8	G	G611-211	G611-231	○	○	○	○	○	○
			3/8	R	G611-212	G611-232
			1/2	G	G611-311	G611-331
			1/2	R	G611-312	G611-332
	B	取付穴	3/8	G	G621-211	G621-231
			3/8	R	G621-212	G621-232
			1/2	G	G621-311	G621-331
			1/2	R	G621-312	G621-332
	D	前フランジ	3/8	G	G632-211	G632-231
			3/8	R	G632-212	G632-232
			1/2	G	G632-311	G632-331
			1/2	R	G632-312	G632-332
		中間フランジ	3/8	G	G633-211	G633-231
			3/8	R	G633-212	G633-232
			1/2	G	G633-311	G633-331
			1/2	R	G633-312	G633-332
200φ	A	-	3/8	G	G811-211	-	○	○	○	○	○	○
			3/8	R	G811-212	-
			1/2	G	G811-311	-
			1/2	R	G811-312	-
	B	取付穴	3/8	G	G821-211	-
			3/8	R	G821-212	-
			1/2	G	G821-311	-
			1/2	R	G821-312	-

型番		圧力レンジ（MPa）		主要部材質				ケース材質	その他
金属ケース		圧力レンジ（MPa）		一般用		耐食用		金属ケース
一般用	耐食用	圧力計	連成（真空）計	株	ブルドン管	株	ブルドン管	金属ケース
G211-111	G211-131	0～0.04 0～0.06 0～0.1 0～0.16 0～0.25 0～0.4 0～0.6 0～1 0～1.6 0～2.5 0～4 0～6 0～10 0～16 0～25 0～40 0～60 0～100 0～160 0～250 0～400	-0.1～0.06 -0.1～0.1 -0.1～0.16 -0.1～0.25 -0.1～0.4 -0.1～0.6 -0.1～1 -0.1～1.6 -0.1～2.5 -0.1～0	C3604BD	C2680TW C2700T ステンレス SCM435 りん青銅	ステンレス	ステンレス	60φ～100φ ケース及びカバー SPC（黒塗装） 150φ、200φ ケース及びカバー AC7A（黒塗装）	・標凖精度は下記の通りです。 60φ…1.6級 75φ…1.6級 100φ…1.6級 150φ…1.6級 200φ…1.0級・耐食用の場合ケース及びカバーは、標準プラスチックになります（A形、B形及び60φ～100φに限る）。
G211-112	G211-132
G221-111	G221-131
G221-112	G221-132
G232-111	G232-131
G232-112	G232-132
G233-111	G233-131
G233-112	G233-132
G311-111	G311-131
G311-112	G311-132
G311-211	G311-231
G311-212	G311-232
G321-111	G321-131
G321-112	G321-132
G321-211	G321-231
G321-212	G321-232
G332-111	G332-131
G332-112	G332-132
G332-211	G332-231
G332-212	G332-232
G333-111	G333-131
G333-112	G333-132
G333-211	G333-231
G333-212	G333-232
G411-211	G411-231
G411-212	G411-232
G411-311	G411-331
G411-312	G411-332
G421-211	G421-231
G421-212	G421-232
G421-311	G421-331
G421-312	G421-332
G432-211	G432-231
G432-212	G432-232
G432-311	G432-331
G432-312	G432-332
G433-211	G433-231
G433-212	G433-232
G433-311	G433-331
G433-312	G433-332
G611-211	G611-231
G611-212	G611-232
G611-311	G611-331
G611-312	G611-332
G621-211	G621-231
G621-212	G621-232
G621-311	G621-331
G621-312	G621-332
G632-211	G632-231
G632-212	G632-232
G632-311	G632-331
G632-312	G632-332
G633-211	G633-231
G633-212	G633-232
G633-311	G633-331
G633-312	G633-332
G811-211	-
G811-212	-
G811-311	-
G811-312	-
G821-211	-
G821-212	-
G821-311	-
G821-312	-

型番リスト

表示件数

型番

圧力レンジ

(MPa)

トラスココード

最小発注数量

-0.1～0	838-3482	1個
0～0.1	838-3477	1個
0～0.4	838-3479	1個
0～0.5	838-3480	1個
0～0.6	838-3481	1個
0～0.16	838-3476	1個
0～0.25	838-3478	1個
0～1.0	838-3486	1個
0～1.6	838-3483	1個
0～2.0	838-3489	1個
0～2.5	838-3487	1個
0～4.0	838-3491	1個
0～6.0	838-3492	1個
0～10	838-3484	1個
0～16	838-3485	1個
0～25	838-3488	1個
0～40	838-3490	1個

通常単価(税別) (税込単価)	通常出荷日

6,229円5,202円 ( 5,722円 )	9日目
6,229円5,202円 ( 5,722円 )	9日目
5,800円5,428円 ( 5,971円 )	9日目
5,800円5,428円 ( 5,971円 )	9日目
5,800円5,428円 ( 5,971円 )	9日目
6,229円5,523円 ( 6,075円 )	7日目
5,800円4,845円 ( 5,330円 )	9日目
5,858円4,845円 ( 5,330円 )	9日目
5,800円4,845円 ( 5,330円 )	9日目
5,800円4,845円 ( 5,330円 )	9日目
5,800円4,845円 ( 5,330円 )	9日目
6,000円5,013円 ( 5,514円 )	7日目
6,959円6,172円 ( 6,789円 )	7日目
6,959円6,555円 ( 7,211円 )	7日目
8,334円7,911円 ( 8,702円 )	7日目
8,334円7,911円 ( 8,702円 )	7日目
8,964円 ( 9,860円 )	7日目

詳細情報

基本情報

基本情報

JIS B 7505-1 ブルドン管圧力計規格に基づいて設計製作された一般圧力計。
【特長】
・ケースとカバーは、電着塗装を施しているため、耐久性が優れる。
【用途】
・エア、油、水のどれにでも使用可能。

ご注意

商品画像は一例です。型番により文字盤が異なります。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

一般圧力計（75Φ）直径75mmのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q校正証明書など証明書の発行は可能ですか？

該当商品の証明書発行可否を確認したのち、発行可能であれば必要な手続きを行いますので商品ページの画面右上にある「技術窓口」をクリックしてお問い合わせください。

Q購入済み圧力計の校正証明書などの発行は可能ですか？

校正証明書などの発行は圧力計のご注文時にご依頼いただく必要があります。ご購入後の発行は可能ですがお手元の商品の回収と、都度価格と納期のお見積りが必要です。ご希望の場合は商品ページの画面右上にある「技術窓口」をクリックしてお問い合わせください（一部校正不可の機種もあります）。

Q検査済印がありません。

当該メーカーにおいて検査済印は付いておりません。
