SG フラットドリル SGEZ
- 通常単価(税別)
- 15,540円～40,346円
- 税込単価
- 17,094円～44,381円
【特長】・傾斜面の座ぐり、タップ止り穴など多機能な大径フラットドリルです。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品特長・仕様
製品の基本仕様・特長
商品の詳細情報は、パンフレットでもご確認いただけます。
※画像をクリックしていただければ、パンフレットのPDFデータが閲覧可能です。
コストパフォーマンスに優れたハイスフラットドリル
- 大径のフラット穴加工に最適な高靭性の高合金ハイスとSGコーティングの採用で安定加工を実現
- 寸法範囲φ16～φ50
- ドリル剛性と切りくず排出性のバランスのよい溝形状で高精度なフラット穴加工を実現
- ギャッシュランド形状の採用により、切刃コーナー部の耐チッピング性が向上し長寿命
多機能用途
SGフラットドリルの刃先形状
性能・試験情報
加工比較
外形図
使用方法・使用事例
傾斜面の座ぐり、タップ止まり穴など1本でおまかせ
SGフラットドリルは側面加工、溝加工はできません。
推奨切削条件
推奨切削条件表
切込み深さ
切削条件時の注意
1. 機械剛性やワーククランプ、加工部形状などの状況により切削条件を調整してください。また、剛性のない機械で加工する場合は、事前に下穴加工をしてください。
2. この切削条件は水溶性切削油剤を使用した場合です。
3. 切削油剤は加工点やドリル溝へ十分に供給してください。
4. この切削条件表は、穴あけ深さ1D以下に適用ください。
5. 加工時に切りくずが飛散することがありますので、カバー等で覆って飛散防止してください。切りくずが長く伸びる場合にはステップ加工等で切りくずを細かく分断してください。
※コーティングに色むらを生ずることはありますが、性能にはまったく問題ありません。
適用被削材
| 一般構造 圧延鋼 | 炭素鋼 | 合金鋼 プレハードン鋼 | 調質鋼 ダイス鋼 | 高硬度鋼 | ステンレス鋼 | Ti合金 耐熱合金 | 鋳鉄 | アルミ二ウム合金 | 銅合金 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| SS400 | S45C S50C | SCr NAK | 30～ 40HRC | 40～ 50HRC | 50～ 65HRC | SUS304 SUS316 | SUS420 | - | FCD/FC | AC/ADC | Cu |
| ◎ | ◎ | ◎ | ◎ | × | × | ○ | ○ | ○ | ◎ | ○ | ○ |
選定サポート情報
AQDEXZ/SGEZ
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
15,540円 ( 17,094円 ) | 5日目 |
20,633円 ( 22,696円 ) | 1日目 |
21,198円 ( 23,318円 ) | 1日目 |
22,681円 ( 24,949円 ) | 1日目 |
23,530円 ( 25,883円 ) | 1日目 |
25,436円 ( 27,980円 ) | 1日目 |
27,629円 ( 30,392円 ) | 1日目 |
27,840円 ( 30,624円 ) | 1日目 |
27,911円 ( 30,702円 ) | 1日目 |
30,242円 ( 33,266円 ) | 1日目 |
30,525円 ( 33,578円 ) | 1日目 |
31,302円 ( 34,432円 ) | 1日目 |
31,513円 ( 34,664円 ) | 1日目 |
35,896円 ( 39,486円 ) | 1日目 |
40,346円 ( 44,381円 ) | 1日目 |

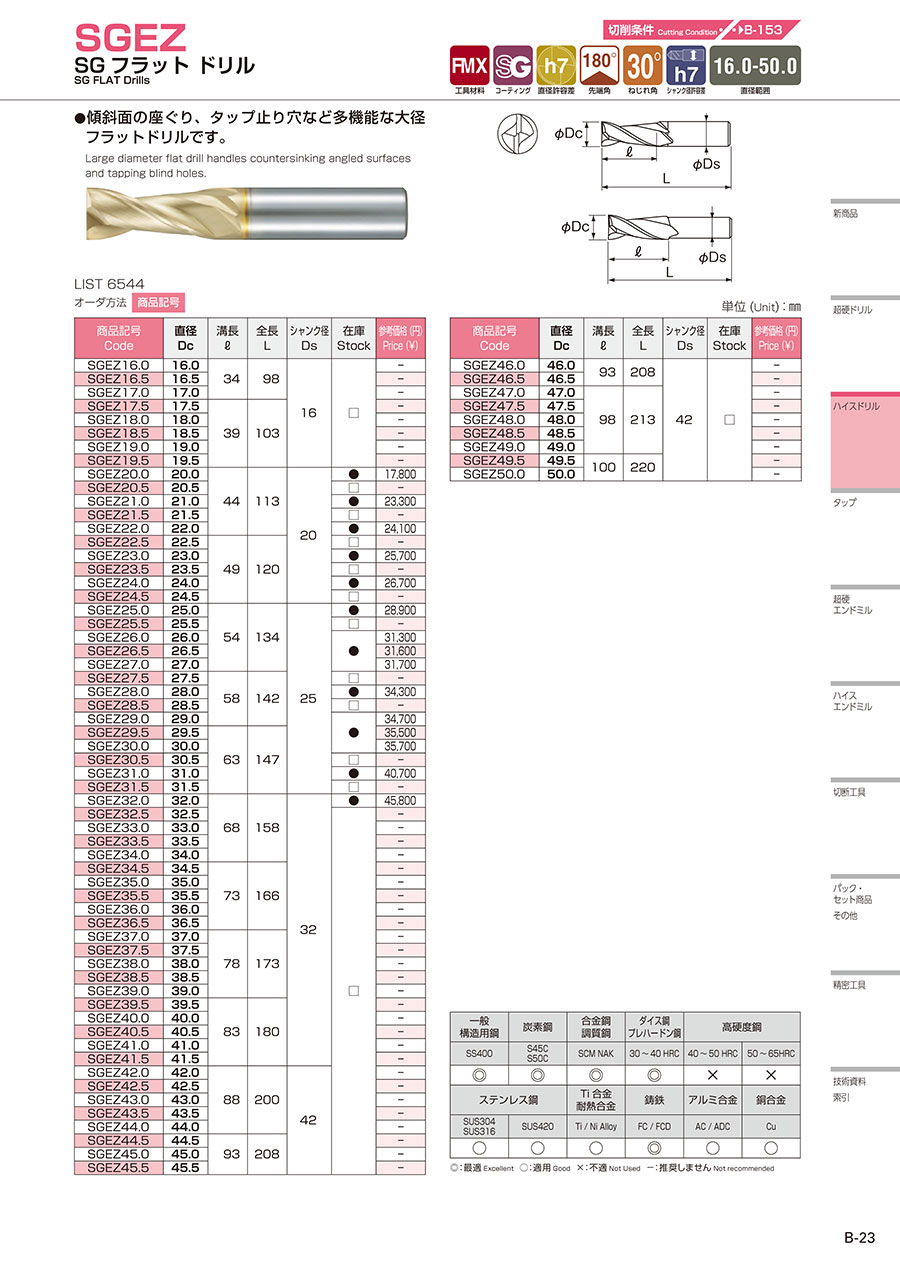

カタログ
