粒度(#)
~mm
- 140
- 170
- 200
- 400
- 600
- 1000
材質/砥材
~mm
- CBN
- ダイヤ
ダイヤ部最大径(mm)
~mm
- 0.1
- 0.2
- 0.3
- 0.4
- 0.5
- 0.8
- 1
- 2
- 2.3
- 3
- 3.5
- 4
- 6
- 7.5
- 8
- 9
- 10
ダイヤ長さ/砥石部長さ(mm)
~mm
- 1
- 2
- 5
- 6
- 8
- 10
軸径(mm)
~mm
- 3
- 6
タイプ
~mm
- CBIN
- DIN
出荷日
- すべて
- 当日出荷可能
- 30日以内

柳瀬

電着精密インターナル

カタログ

通常単価(税別): 1,486円～7,676円

税込単価: 1,635円～8,444円

通常出荷日：在庫品1日目～30日目一部当日出荷可能

【特長】・振れ精度を抑えていますので精密金型、精密部品など加工精度を要求される箇所の研磨に適しています...

詳細を確認

よく一緒に見られています

柳瀬

電着ダイヤモンドバー軸径3・6mm

通常価格(税別)： 790円 (税込価格：869円)

通常出荷日：在庫品1日目

よく一緒に見られています

柳瀬

高剛性電着ダイヤモンドバー円筒型

通常価格(税別)： 1,198円 (税込価格：1,318円)

通常出荷日：4 日目～

未確定：候補が17型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

型番リスト
詳細情報
カタログ

型番リスト

表示件数

型番

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

粒度

(#)

材質/砥材

ダイヤ部最大径

(mm)

ダイヤ長さ/砥石部長さ

(mm)

軸径

(mm)

全長

(mm)

最小発注数量

1000	CBN	0.1	1	3	40	1個
1000	CBN	0.2	2	3	40	1個
600	CBN	0.3	2	3	38	1個
600	CBN	0.4	2	3	38	1個
400	CBN	0.5	5	3	50	1個
170	CBN	1	6	3	50	1個
140	CBN	2	6	3	50	1個
140	CBN	2.3	6	3	50	1個
140	CBN	3	6	3	50	1個
140	CBN	3.5	6	3	50	1個
140	CBN	4	6	3	50	1個
140	CBN	6	8	6	80	1個
140	CBN	7.5	8	6	80	1個
140	CBN	8	8	6	80	1個
140	CBN	9	8	6	80	1個
140	CBN	10	10	6	80	1個
200	ダイヤ	0.8	5	3	50	1個

通常単価(税別) (税込単価)	通常出荷日

7,676円 ( 8,444円 )	30日目
7,027円 ( 7,730円 )	30日目
3,615円 ( 3,977円 )	30日目
3,445円 ( 3,790円 )	30日目
2,973円 ( 3,270円 )	30日目
1,486円 ( 1,635円 )	在庫品1日目当日出荷可能
3,345円 ( 3,680円 )	30日目
3,345円 ( 3,680円 )	30日目
3,094円 ( 3,403円 )	30日目
3,460円 ( 3,806円 )	30日目
3,460円 ( 3,806円 )	30日目
3,460円 ( 3,806円 )	30日目
3,460円 ( 3,806円 )	30日目
3,460円 ( 3,806円 )	30日目
3,518円 ( 3,870円 )	30日目
3,918円 ( 4,310円 )	30日目
2,973円 ( 3,270円 )	30日目

基本情報

【特長】
・振れ精度を抑えていますので精密金型、精密部品など加工精度を要求される箇所の研磨に適しています。

商品情報

電着精密インターナルの詳細

電着精密インターナル商品イメージ（1）

電着精密インターナル商品イメージ（2）

製品仕様

φ3（軸径3mm）

（単位：mm）

刃径0.1～3の形状

（単位：mm）

刃径3.5～5の形状

ダイヤモンド	CBN	刃径 D （mm）	刃長 T （mm）	軸径 B （mm）	全長 L （mm）	粒度
型番	型番	刃径 D （mm）	刃長 T （mm）	軸径 B （mm）	全長 L （mm）	粒度
DIN01	CBIN01	0.1	1	3	40	#1000
DIN02	CBIN02	0.2	2		40	#1000
DIN03	CBIN03	0.3			38	#600
DIN04	CBIN04	0.4			38	#600
DIN05	CBIN05	0.5	5		50	#400
DIN06	CBIN06	0.6				#200
DIN07	CBIN07	0.7
DIN08	CBIN08	0.8
DIN09	CBIN09	0.9
DIN10	CBIN10	1	6			#170
DIN12	CBIN12	1.2
DIN13	CBIN13	1.3
DIN15	CBIN15	1.5				#140
DIN17	CBIN17	1.7
DIN20	CBIN20	2
DIN23	CBIN23	2.3
DIN25	CBIN25	2.5
DIN30	CBIN30	3
DIN35	CBIN35	3.5
DIN40	CBIN40	4
DIN45	CBIN45	4.5
DIN50	CBIN50	5

φ6（軸径6mm）

（単位：mm）

刃径6以上の形状

ダイヤモンド	CBN	刃径 D （mm）	刃長 T （mm）	軸径 B （mm）	全長 L （mm）	粒度
型番	型番	刃径 D （mm）	刃長 T （mm）	軸径 B （mm）	全長 L （mm）	粒度
DIN60	CBIN60	6	8	6	80	#140
DIN65	CBIN65	6.5
DIN70	CBIN70	7
DIN75	CBIN75	7.5
DIN80	CBIN80	8
DIN85	CBIN85	8.5
DIN90	CBIN90	9
DIN100	CBIN100	10	10
DIN120	CBIN120	12	10

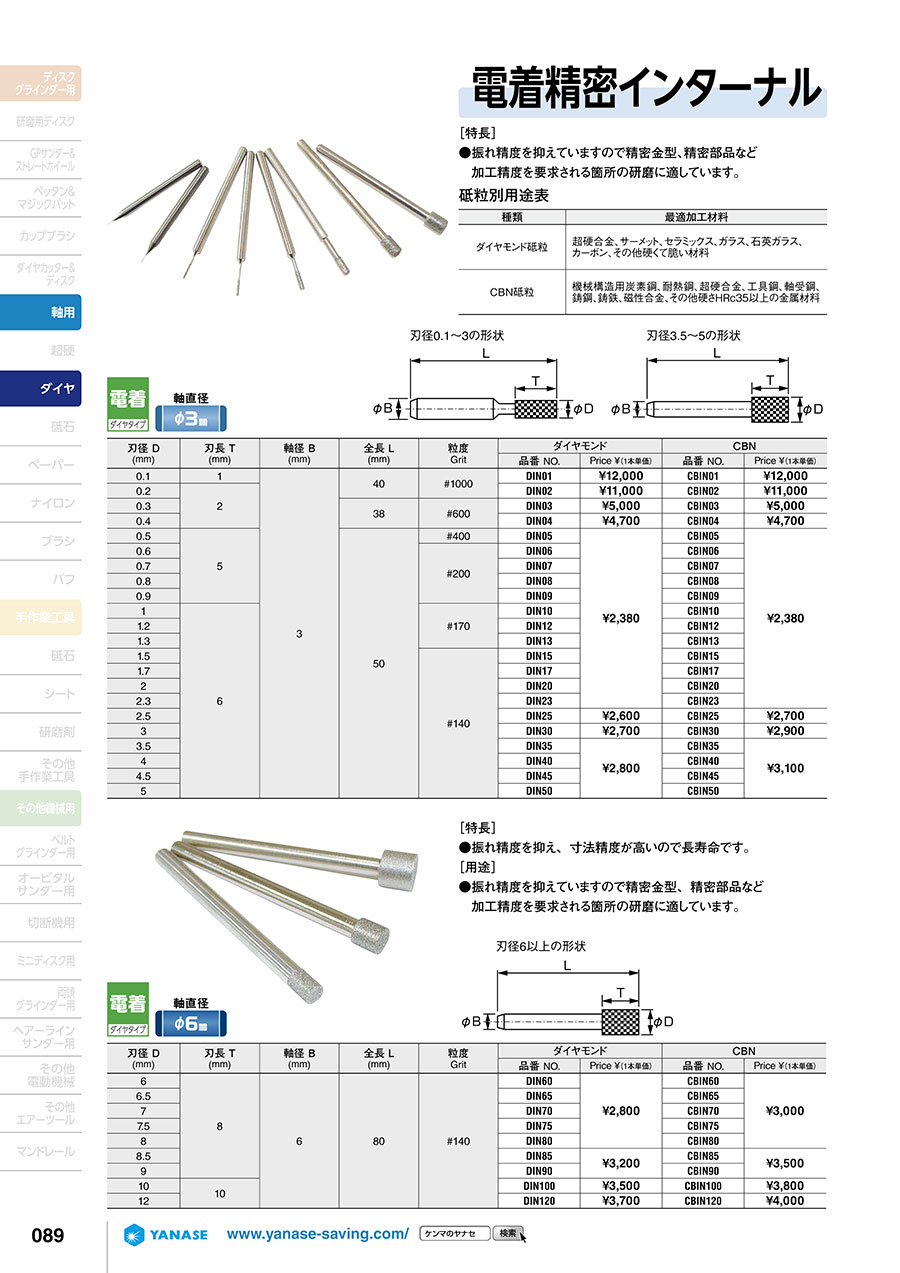

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

柳瀬
電着ダイヤモンドバー軸径3・6mm
ミスミ
ミスミ軸付インターナル砥石 HS-JGPC/HS-JGPD

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
