安立計器

マグネット内蔵温度センサ MGシリーズ

通常単価(税別): 19,466円～25,351円

税込単価: 21,413円～27,886円

通常出荷日：4日目～9日目

【特長】・MGシリーズは装置・金型表面等、磁石で固定できる面での計測に適したセンサです。・ヘッドサイズ...

お得なエコノミーシリーズで消耗品もコストダウン！

通常出荷日：在庫品1日目

商品タイプ
その他アクセサリ
測定温度範囲 (℃)
-50～400
グリップの有無
グリップなし
コードの長さ (m)
1
プラグ形状
標準プラグ
応答速度 (s)
2
修理可否
修理可

未確定 4 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

マグネット内蔵温度センサ MGシリーズの仕様

モデルNo.早見表

型番組み立て構図

項目	形名記号	仕様概要
1 ヘッドサイズ	1	□27×32mm
1 ヘッドサイズ	2	φ14mm
2 ガード材質とグリップの有無	1	低温用・グリップなし（MG-11）
2 ガード材質とグリップの有無	2	高温用・グリップなし（MG-22）
3 熱電対の種類	E	タイプE
3 熱電対の種類	K	タイプK
4 コードの種類	TS	φ2.3mm シリコン被覆コード耐熱240℃（MG-11，MG-21，MG-13，MG-23）
4 コードの種類	GW	1.2×1.7mm ガラス繊維被覆コード耐熱300℃（MG-12，MG-22，MG-14，MG-24）
5 コードの長さ	1	1m
6 プラグ形状	ASP	標準プラグ（熱電対同種金属）

製品仕様

形名		MG-11	MG-22
熱電対種		タイプEまたはK
使用温度範囲*1		-50～250℃	-50～400℃
許容差*2	0℃以上100℃以下	±2.5℃	±2.5℃
	100℃超200℃以下	±3.1℃	±3.1℃
	200℃超300℃以下	±4.0℃（250℃以下）	±5.0℃
	300℃超400℃以下	-	±7.2℃
応答速度*3		2秒
耐久性*4		A（5万回以上）
ガード材質		ふっ素樹脂	-
本体材質		黒色フェノールレジン	ポリイミド
一般（メーカー）校正の温度範囲*5		0～250℃	0～400℃
JCSS校正の温度範囲*6		本製品はJCSS校正をおこなっておりません
修理		修理できます

*1 使用温度範囲は、センサの測温部やガードなどが接触できる温度範囲であり、それ以外には適用されないので注意。
*2 許容差は、静止している平滑な金属表面における0℃以上の使用温度範囲において規定している。
*3 応答速度は、静止している平滑な金属表面に接触させたときに99％応答する時間を示す。
*4 耐久性は、300℃または使用温度範囲上限の低い方の温度の静止している平滑な金属表面に機械的に接触させたときに、許容差内で温度測定できた回数を示す。
*5 一般（メーカー）校正は有償。
*6 本製品はJCSS校正を行っていない。

外形図

各部名称及び外形図

ASP 標準プラグ（熱電対同種金属）

商品TOP

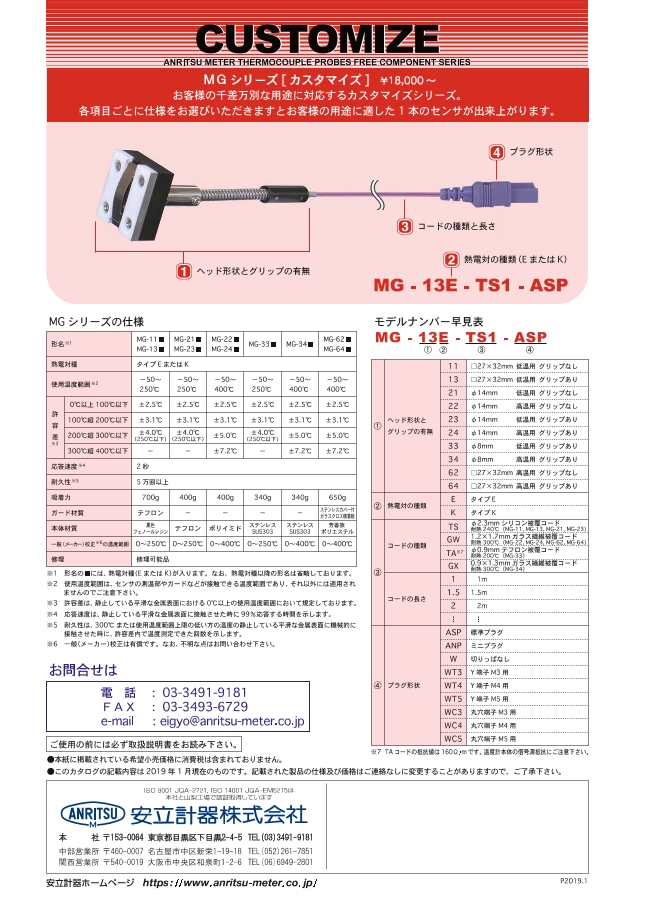

カタログ (見開き版)

絞り込み条件：3 項目の仕様が未選択です

詳細タイプ
- タイプE
- タイプK
ヘッドサイズ（直径）(mm)
- 14
ヘッドサイズ(mm)
- 27×32
出荷日
すべて
4日以内
8日以内
9日以内

型番リスト

表示件数

型番

詳細タイプ

ヘッドサイズ（直径）

(mm)

ヘッドサイズ

(mm)

ガードの材質とエレメントのコーティング

コードの種類

許容差

(℃)

吸着力

(g)

最小発注数量

タイプE	-	27×32	ふっ素樹脂ガード	シリコン	0～100℃：±2.5℃、100～200℃：±3.1℃、200～300℃：±4.0℃	700	1個
タイプK	-	27×32	ふっ素樹脂ガード	シリコン	0～100℃：±2.5℃、100～200℃：±3.1℃、200～300℃：±4.0℃	700	1個
タイプE	14	-	-	ガラス繊維	0～100℃：±2.5℃、100～200℃：±3.1℃、200～300℃：±5.0℃、300～400℃：±7.2℃	400	1個
タイプK	14	-	-	ガラス繊維	0～100℃：±2.5℃、100～200℃：±3.1℃、200～300℃：±5.0℃、300～400℃：±7.2℃	400	1個

通常単価(税別) (税込単価)	通常出荷日

20,700円 ( 22,770円 )	4日目
19,466円 ( 21,413円 )	9日目
23,132円 ( 25,445円 )	9日目
25,351円 ( 27,886円 )	8日目

詳細情報

基本情報

【特長】
・MGシリーズは装置・金型表面等、磁石で固定できる面での計測に適したセンサです。
・ヘッドサイズ、ガードの材質等、用途に合わせて項目を組み合わせることができます。
・測定物に置くだけで簡単に正確な温度測定が可能です。
・磁性があるので側面や傾斜がある面にも固定できる。
【用途】
・モーター表面の温度計測に最適。
・その他金属の表面温度計測に。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
