NTツール

SLA サイドロックホルダボーリングヘッド用 BT30

カタログ

通常単価(税別): 15,048円

税込単価: 16,553円

通常出荷日：3日目

サイドロックにて刃物を保持する事が出来るミーリングチャック。【特長】・側面からネジで締め付けるタイプで...

CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。

BT30-SLA20-75

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

閲覧中の商品と併せてご検討ください

BT30-SLA20-75の仕様・寸法情報

主軸・シャンク形状

主軸・シャンク種類

主軸・シャンク番号

把握径(mm)

ホルダ長さ(mm)

クーラント等供給方式

センタースルー

重量(ｇ)

800

CADデータ有無(2D/3D)

ℓ(mm)

55～70

ℓ１(mm)

Ｄ(mm)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

SLAサイドロックホルダの寸法図
BT型式

HSK型式／Type1

HSK型式／Type2

型式	d （H6）	L	D	l MIN	l MAX	l1	kg
BT30-SLA16-75	16	75	40	55	70	25	0.8
BT30-SLA20-75	20	75	40	55	70	25	0.8
BT30-SLA25-75	25	75	46	55	70	25	0.8
BT40-SLA20-90	20	90	50	55	70	25	1.8
BT40-SLA25-90	25	90	50	55	70	25	1.7
BT40-SLA32-90	32	90	60	65	80	30	1.9
BT40-SLA42-90	42	90	63	65	80	30	1.6
BT50-SLA20-105	20	105	50	55	70	25	4.4
BT50-SLA25-105	25	105	50	55	70	25	4.3
BT50-SLA32-105	32	105	65	65	80	30	4.5
BT50-SLA42-105	42	105	65	65	80	30	4.7

型式	Type	d	L1	D	H1	H2	kg
HSK40A-SLA16-90	2	16	90	40	65	25	-
HSK40A-SLA20-90	2	20	90	40	65	25	-
HSK40A-SLA25-105	2	25	105	46	65	25	0.9
HSK50A-SLA16-90	1	16	90	40	65	25	-
HSK50A-SLA20-90	1	20	90	40	65	25	0.9
HSK50A-SLA25-105	2	25	105	46	65	25	1.1
HSK63A-SLA20-90	1	20	90	50	65	25	1.5
HSK63A-SLA25-105	1	25	105	50	65	25	1.6
HSK63A-SLA32-105	2	32	105	60	75	30	1.8
HSK100A-SLA20-105	1	20	105	50	65	25	3.0
HSK100A-SLA25-105	1	25	105	50	65	25	2.9
HSK100A-SLA32-120	1	32	120	60	75	30	3.6
HSK100A-SLA42-120	1	42	120	70	75	30	3.9

型番リスト

表示件数

型番

BT30-SLA20-75

最小発注数量

1個

通常単価(税別) (税込単価)	通常出荷日

15,048円

( 16,553円 )

3日目

詳細情報

基本情報

基本情報

サイドロックにて刃物を保持する事が出来るミーリングチャック。
【特長】
・側面からネジで締め付けるタイプで、工具を保持するホルダ。
・チャック種類がサイドロック、センタースルー（刃物スルー）のクーラント方式を採用している。
【用途】
・マシニングセンタに適用できるホルダとして利用可能。
・フラット付ストレートシャンクボーリングバー、小穴用ボーリングヘッド用等に最適。

ご注意

CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。

カタログ

商品TOP

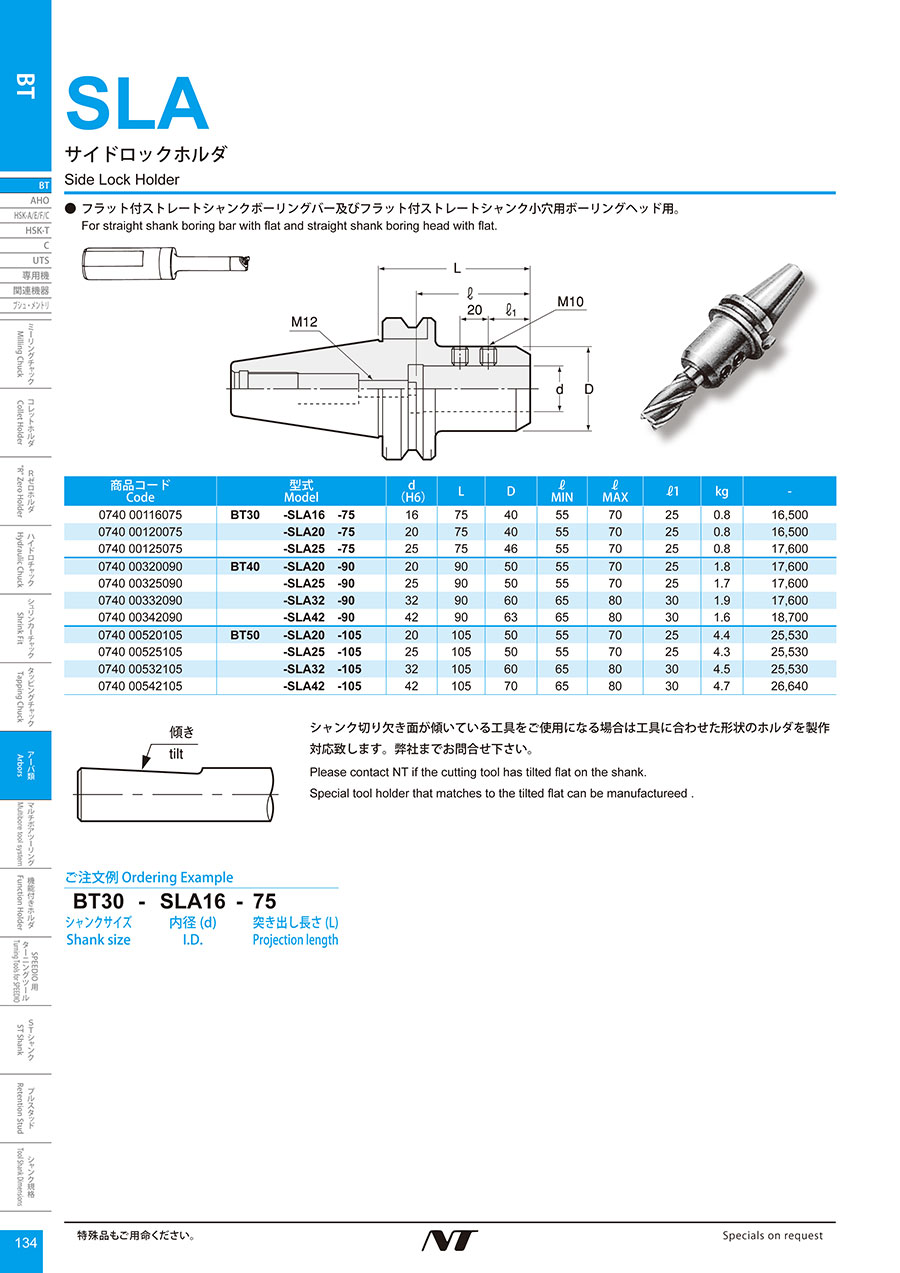

カタログ (見開き版)

類似品類似品をすべて見る

商品担当おすすめ

NTツール
CT・A タイトロックミーリングチャック BT BT30
大昭和精機
サイドロックドリルホルダBBT/BTシャンク型式
オイルホール付ドリルでの加工ではセンタスルータイプのホルダのセットをお勧め。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

SLA サイドロックホルダボーリングヘッド用 BT30の型番BT30-SLA20-75のページです。型番BT30-SLA20-75に関する仕様情報を記載しております。
