ナベヤ

グリップパッド角型（正面取付タイプ）

カタログ

通常単価(税別): 4,758円～8,970円

税込単価: 5,234円～9,867円

通常出荷日：3日目

黒皮ワークを固定する時に使用するグリップパッド角型（正面取付タイプ）。【特長】・ノンスリップ・材質：S...

詳細を確認

よく一緒に見られています

ナベヤ

グリップパッド丸型

通常価格(税別)： 3,111円 (税込価格：3,422円)

通常出荷日：在庫品1日目

よく一緒に見られています

ナベヤ

グリップパッド角型

通常価格(税別)： 3,691円 (税込価格：4,060円)

通常出荷日：3 日目～

未確定：候補が7型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

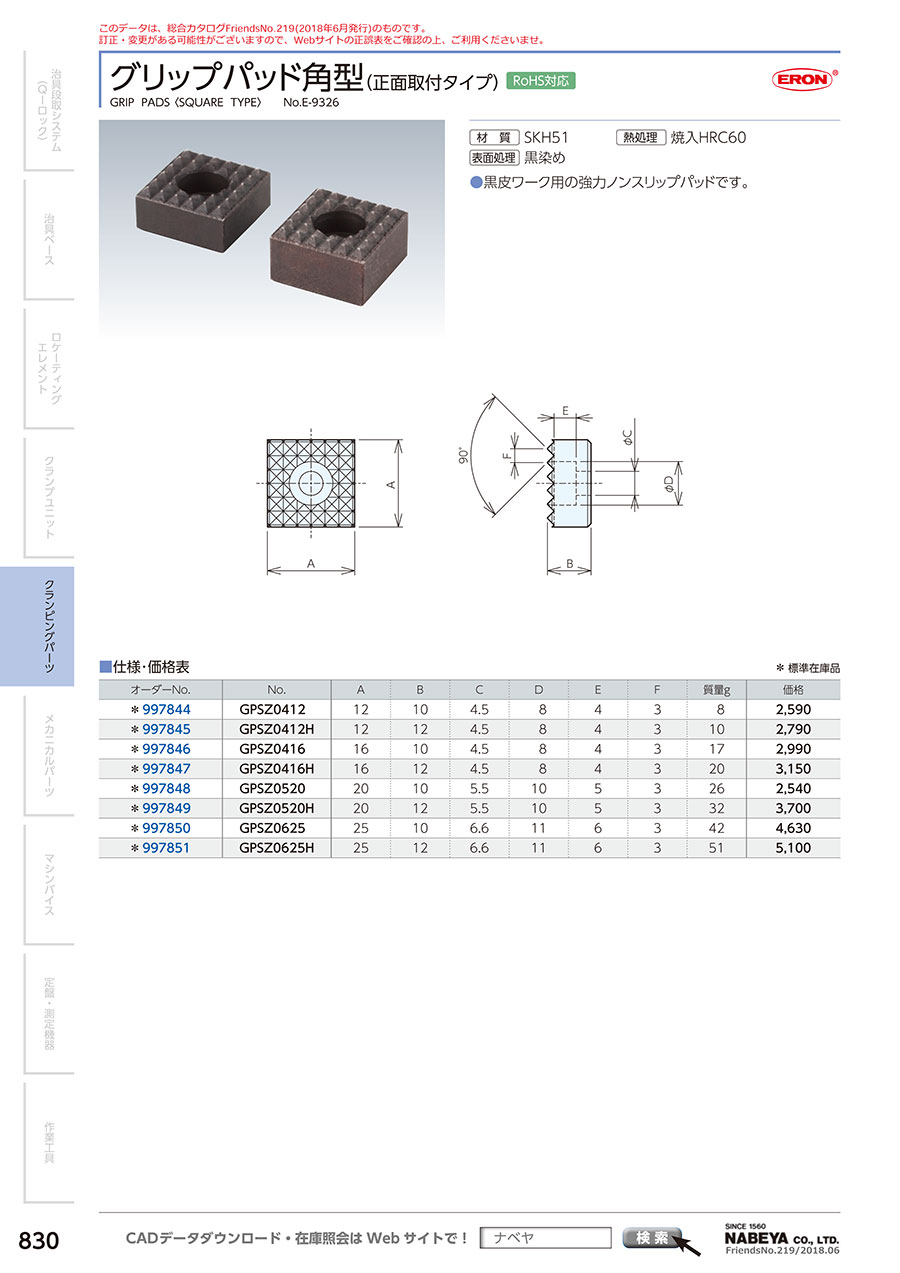

グリップパッド角型（正面取付タイプ）の詳細

グリップパッド角型（正面取付タイプ） GPSZ0625H 商品イメージ

グリップパッド角型（正面取付タイプ）の寸法

（単位：mm）

グリップパッド角型（正面取付タイプ）寸法図

型番	A	B	C	D	E	F
GPSZ0625H	25	12	6.6	11	6	3
GPSZ0412	12	10	4.5	8	4	3
GPSZ0412H	12	12	4.5	8	4	3
GPSZ0416	16	10	4.5	8	4	3
GPSZ0416H	16	12	4.5	8	4	3
GPSZ0520	20	10	5.5	10	5	3
GPSZ0520H	20	12	5.5	10	5	3
GPSZ0625	25	10	6.6	11	6	3

型番リスト

表示件数

型番

(mm)

質量

(g)

最小発注数量

12	10	4.5	8	4	8	1個
12	12	4.5	8	4	10	1個
16	10	4.5	8	4	17	1個
16	12	4.5	8	4	20	1個
20	10	5.5	10	5	26	1個
20	12	5.5	10	5	32	1個
25	12	6.6	11	6	51	1個

通常単価(税別) (税込単価)	通常出荷日

4,853円 ( 5,338円 )	3日目
5,114円 ( 5,625円 )	3日目
5,368円 ( 5,905円 )	3日目
5,669円 ( 6,236円 )	3日目
4,758円 ( 5,234円 )	3日目
6,630円 ( 7,293円 )	3日目
8,970円 ( 9,867円 )	3日目

詳細情報

基本情報

基本情報

黒皮ワークを固定する時に使用するグリップパッド角型（正面取付タイプ）。
【特長】
・ノンスリップ
・材質：SKH51
・熱処理：焼入HRC60
・表面処理：黒染め
・重量：51g
【用途】
・ワークの固定、滑り止めに使用

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

グリップパッド角型（正面取付タイプ）のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q固定方法は？

パッド中央部にザグリ穴がありますので、ソケットスクリューで固定して下さい。

この商品を見た人は、こんな商品も見ています

	今見ている商品グリップパッド角型（正面取付タイプ）	黒染め球面座金（SUM22）	ジグサポートジャッキ	黒染め球面座付フランジナット（S45C）	平ワッシャー（厚座金）	黒染め平ワッシャー（SUM22）
メーカー	ナベヤ	ナベヤ	ナベヤ	ナベヤ	ナベヤ	ナベヤ
通常価格	4,758円-	640円 -	7,132円 -	1,070円 -	1,290円 -	170円 -
通常出荷日	3日目	在庫品1日目〜	3日目	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜
種類	パッド	座金・ワッシャー	-	ナット	座金・ワッシャー	座金・ワッシャー
材質	焼入れ鋼	焼入れ鋼	-	焼入れ鋼	焼入れ鋼	焼入れ鋼
F(mm)	3	-	-	-	-	-
材質詳細	SKH51	SUM22	-	S45C	S45C	SUM22
熱処理	焼入HRC60	焼入HRC30±5	-	焼入HRC30±5	焼入HRC30±5	焼入 HRC30±5
