ナベヤ

ピローブロック（Eタイプ）

カタログ

通常単価(税別): 5,624円～10,181円

税込単価: 6,186円～11,199円

通常出荷日：3日目

【特長】・加工用物のガタつき、ずれ防止用。・材質：S45C。・熱処理：ボディ焼入HRC25±3／シリ...

詳細を確認

よく一緒に見られています

ナベヤ

基準座（フランジ付）

通常価格(税別)： 4,980円 (税込価格：5,478円)

通常出荷日：在庫品1日目

よく一緒に見られています

ナベヤ

アジャストミントストップ

通常価格(税別)： 14,711円 (税込価格：16,182円)

通常出荷日：3 日目

未確定：候補が4型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

ピローブロック（Eタイプ）の詳細

ピローブロック（Eタイプ）の商品イメージ

ピローブロック（Eタイプ）の使用例

ピローブロック（Eタイプ）の特長

中心部を軽く押えることによってサポート部が下がります。ボルトを廻してサポート部を固定します。必要なる所へセットしてボルト部をゆるめますと、サポート部がバネの力で上がります。
低圧用バネが付属しております。押上力を下げたい場合、取替えます。

ピローブロック（Eタイプ）の寸法

（単位：mm）

ピローブロック（Eタイプ）の寸法図

型番	A	B	C	D	E	F（並目）	G	H
11333-10000EE	27	38	44	15	6	M6×1.0	37	28
11333-11000EE	36	48	56	20	8	M8×1.25	42	33
11333-21000EE	45	64	72	25	8	M12×1.75	53	41
11333-31000EE	45	70	78	25	8	M16×2	53	42

型番	I（並目）	J	K	押上力N（低圧バネ使用時）	保持力N	質量㎏
11333-10000EE	M6×1.0	9	4	9～18（1～4）	3000	0.16
11333-11000EE	M8×1.25	14	4	3～11（0.6～3）	4500	0.35
11333-21000EE	M12×1.75	19	4	3.5～13（0.8～3）	5000	0.75
11333-31000EE	M12×1.75	24	4	3.5～13（0.8～3）	5000	0.82

型番リスト

表示件数

型番

基準面からの高さ

(mm)

質量

(g)

押上力 (低圧バネ使用時)

(N)

保持力

(N)

最小発注数量

38～44	27	15	6	M6×1.0	37	28	M6×1.0	9	160	9～18（1～4）	3000	1個
48～56	36	20	8	M8×1.25	42	33	M8×1.25	14	350	3～11（0.6～3）	4500	1個
64～72	45	25	8	M12×1.75	53	41	M12×1.75	19	750	3.5～13（0.8～3）	5000	1個
70～78	45	25	8	M16×2	53	42	M12×1.75	24	820	3.5～13（0.8～3）	5000	1個

通常単価(税別) (税込単価)	通常出荷日

5,624円 ( 6,186円 )	3日目
7,132円 ( 7,845円 )	3日目
7,727円 ( 8,500円 )	3日目
10,181円 ( 11,199円 )	3日目

詳細情報

基本情報

基本情報

【特長】
・加工用物のガタつき、ずれ防止用。
・材質：S45C。
・熱処理：ボディ焼入HRC25±3／シリンダ焼入HRC45±4。
・表面処理：黒染め。
・付属品：低圧用バネ1個。
・サポート部先端にネジ、又はレストナット、レストプレート、アライニングパッドなどが取付可能です。
・中心部を軽く押えることによってサポート部が下がります。
・ボルトを廻してサポート部を固定します。
・必要なる所へセットしてボルト部をゆるめますと、サポート部がバネの力で上がります。
・低圧用バネが付属しております。
・押上力を下げたい場合、取替えます。
【用途】
・ワークのガタつき、ずれ防止に使用。

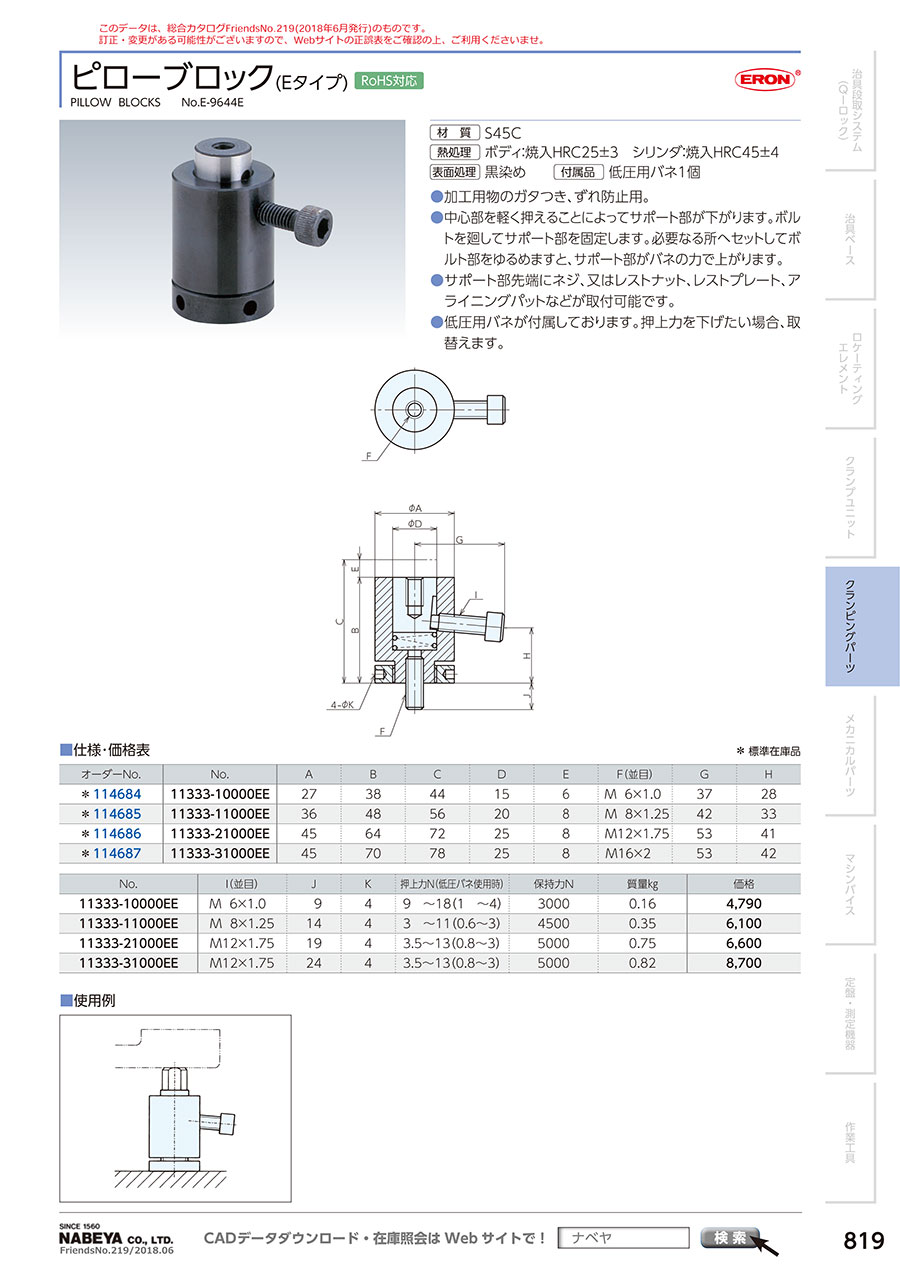

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
スクリュージャッキ(SJK)
ナベヤ
カムセンタークランプレバー B型

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ピローブロック（Eタイプ）のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q押上力は変えられますか？

低圧用バネが付属しています。押上力を下げたい場合、取り換え可能です。
