ナベヤ

アルミサイドクランプASC型（シングル）

カタログ |

通常単価(税別): 4,732円

税込単価: 5,205円

通常出荷日：8日目

コンパクトサイズで場所を取らないアルミサイドクランプASC型（シングル）。【特長】・アルミ製。・下方向...

ASC-6

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

ASC-6の仕様・寸法情報

種類

クランプユニット・用品

クランプユニット/オプション

ユニット

クランプ方法

側面ネジ固定式

本体材質

樹脂・その他

A(mm)

32.700000000000003

B(mm)

C(mm)

D(mm)

2.5

E(mm)

19.2

F(mm)

13.5

G(mm)

H(mm)

I(mm)

J(mm)

M6×1.0

K(mm)

9.6

L(mm)

質量(kg)

0.072

適合T溝巾(mm)

材質詳細

本体：A7075T6$クサビ：S45C

熱処理

クサビ：焼入れHRC24

表面処理

本体：アルマトイ処理　クサビ：黒染め

クランプストローク(mm)

1mm

最大操作トルク(Nm)

ねじ呼び（並目）

M6×1.0

クランプ高さ

28mm

I公差(mm)

-0.1～-0.5

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

製品の基本仕様・特長

・RoHS対応

アルミサイドクランプASC型（シングル）の商品イメージ

部品構成図

アルミサイドクランプASC型（シングル）の部品構成図

部品構成表

-	部品構成
（1）	クランプ本体
（2）	クサビ
（3）	締付ボルト

（単位：mm）

型番	適合T溝巾	ねじ呼び（並目）	クランプ高さ	クランプストローク	最大操作トルクN・m	最大締付力kN	質量g
ASC4	10	M4×0.7	21.5	1	3	0.7	27.5
ASC6	12	M6×1.0	28	1	11	4.7	72
ASC8	14	M8×1.25	33.5	1	29	11.5	138

ワークの浮き上り防止
下方向に締めるため、ワークの浮き上がりを防げます。

ワークの傷防止対策にアルミ素材を使用しています

T溝対応が可能です。
E-402Z Tナット材料を利用してお客様のテーブルに使用できます。

セルフカットで自由に配置が可能です。
セルフカット本体1つに対し、クサビ5個ついています。お客様のニーズに合わせてカットして使用することができます。

外形図

（単位：mm）

使用方法・使用事例

使用方法

アルミサイドクランプASC型（シングル）の使用方法イメージ

クランプ時は締付ボルトによりクサビが下がり、本体が変形してクランプ状態となります。
アンクランプ時は本体が元の形状にもどろうとする力を利用してクサビを押し上げアンクランプ状態となります。

セルフカットタイプは締付ボルト用穴があいていません。
お客様にてクサビを配置する位置に合わせて締付ボルト用の穴とスリットを加工してご使用ください。
加工寸法は詳細寸法図をご参照ください。

取付加工寸法

（単位：mm）

アルミサイドクランプASC型（シングル）の取付加工寸法図

型番	a±0.1	b（0～+0.1）	c	d	e（並目）	f
ASC4	16.5	10	11.5	3	M4×0.7	10
ASC6	20	12	14	3	M6×1.0	12
ASC8	23.5	14	16.5	3	M8×1.25	16

選定サポート情報

注意・禁止事項

アルミサイドクランプASC型（シングル）の注意事項イメージ

※ 最大操作トルクを超える操作は、クランプの耐久性に影響を及ぼします。規定のトルク内でご使用ください。
※ クランプストロークは各サイズ1mmです。それ以上の操作は、クランプ本体の永久変形の原因になります。
※ クサビから出た部分のみでの締付は行わないでください。充分な締付力が得られません。

型番リスト

表示件数

型番

ASC-6

種類

クランプユニット/オプション

クランプ方法

本体材質

(mm)

質量

(kg)

適合T溝巾

(mm)

最大操作トルク

(Nm)

ねじ呼び（並目）

クランプ高さ

最小発注数量

クランプユニット・用品

ユニット

側面ネジ固定式

樹脂・その他

32.700000000000003

19.2

13.5

M6×1.0

9.6

0.072

M6×1.0

28mm

1個

通常単価(税別) (税込単価)	通常出荷日

4,732円

( 5,205円 )

8日目

詳細情報

基本情報

基本情報

コンパクトサイズで場所を取らないアルミサイドクランプASC型（シングル）。
【特長】
・アルミ製。
・下方向に締め付けて、ワークの浮き上がりを防ぎます。
・材質：クランプ本体 A7075T6／クサビ部分 S45C。
・熱処理：クサビ焼入HRC24。
・表面処理：クランプ本体アルマイト処理／クサビ部分黒染め。
・コンパクトなサイドクランプです。
【用途】
・切削加工時のワークの横押しに使用。

カタログ

商品TOP

カタログ (見開き版)

類似品類似品をすべて見る

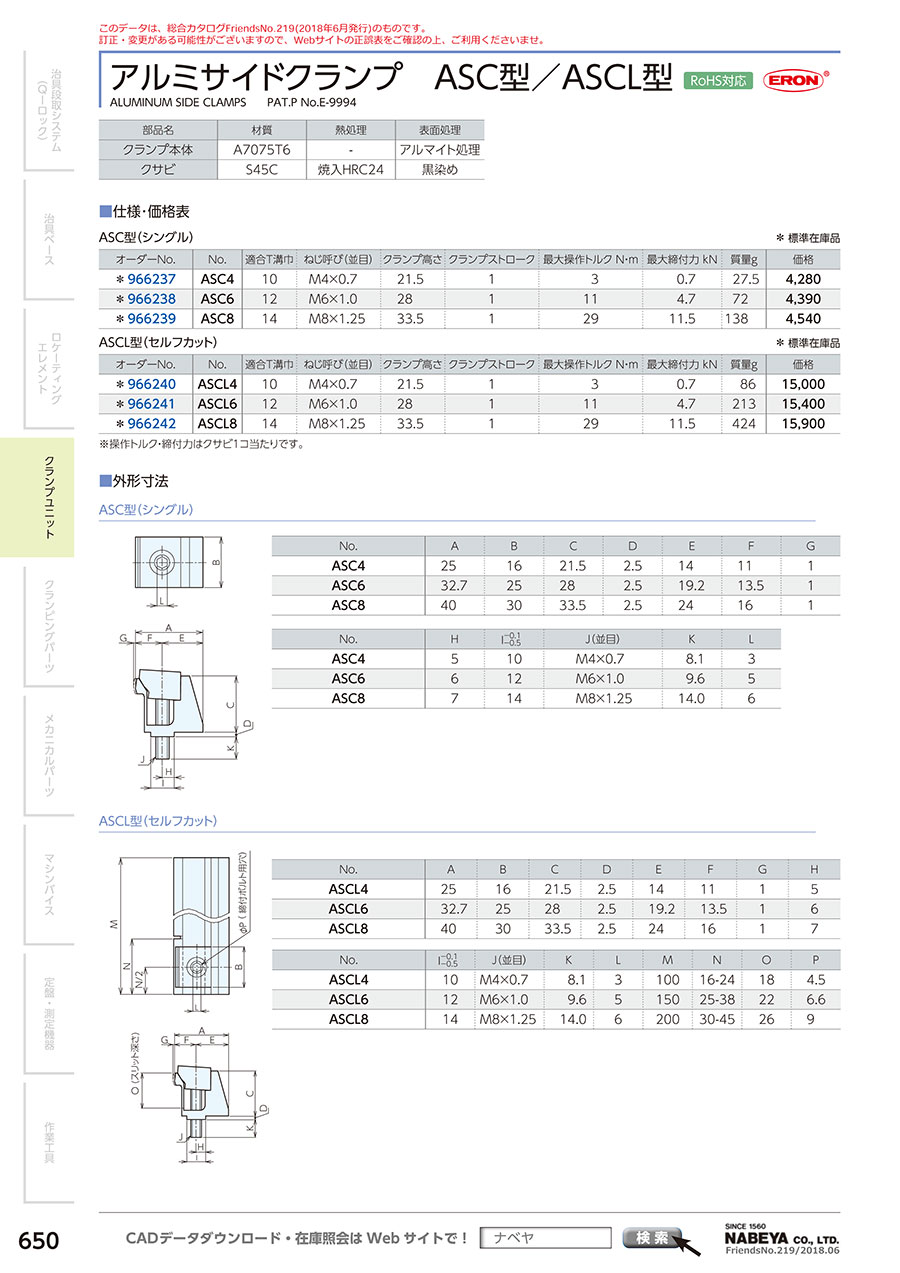

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

アルミサイドクランプASC型（シングル）の型番ASC-6のページです。型番ASC-6に関する仕様情報を記載しております。

アルミサイドクランプASC型（シングル）のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q適合溝幅は？

10、12、14の3種類あります。
