正面削り用 AHX640S

製品特長・仕様

製品の基本仕様・特長

正面削り用

ミリサイズアーバ用

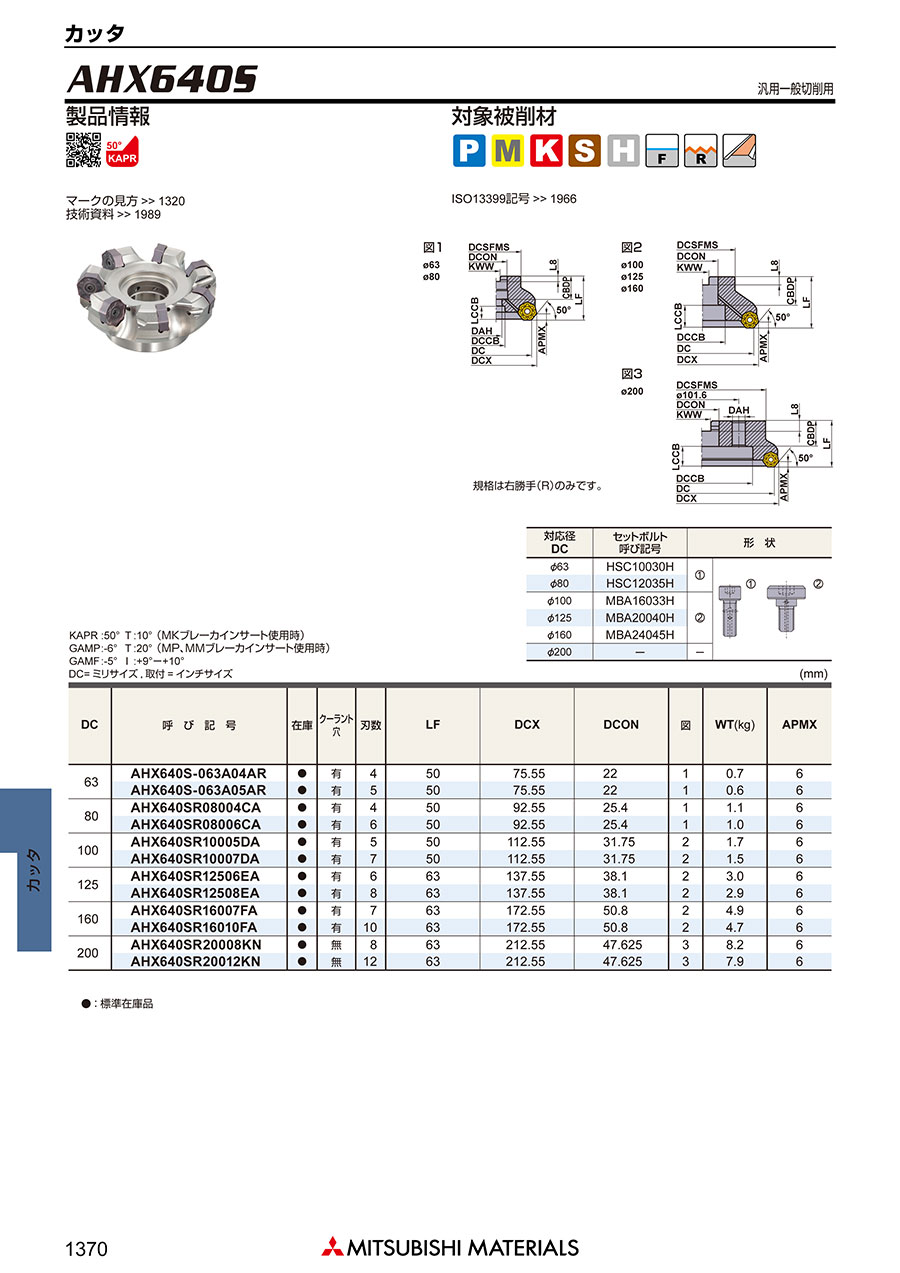

外形図

正面削り用

対応径 DC	セットボルト 呼び番号	形状
φ63	HSC10030H	（1）
φ80	HSC12035H
φ100	MBA16033H	（2）
φ125	MBA20040H
φ160	MBA24045H

ミリサイズアーバ用

対応径 DC	セットボルト 呼び番号	形状
φ63	HSC10030H	（1）
φ80	HSC12035H
φ100	MBA16033H	（2）
φ125	MBA20040H

使用方法・使用事例

使用方法

取付け寸法図

本図は右勝手（R）を示す。

使用事例

推奨切削条件

推奨切削条件表

• 本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
• 加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

■乾式切削条件

■湿式切削条件

■ワイパー使用時切削条件

切削条件時の注意

乾式、湿式切削条件時の注意

1）ステンレス鋼の切削において仕上げ面を重視する場合は、湿式切削を推奨します。（乾式切削に比べて寿命は低下します。）
2）チタン合金、耐熱合金の切削においては、内部給油による湿式切削を推奨します。
3）ワーククランプ剛性が低く工具の突出しが長い場合は、切削速度、送り量共に上記推奨条件の7-8割程度の条件で加工してください。

ワイパー使用時切削条件時の注意

1）ワーククランプ剛性が低く工具の突出しが長い場合は、切削速度、送り量共に上記推奨条件の7-8割程度の条件で加工してください。
2）WPブレーカはMPブレーカと、WKブレーカはMK・HKブレーカと組み合わせてご利用ください。

適用被削材

・鋼
・ステンレス鋼
・鋳鉄
・耐熱合金
・高硬度鋼

選定サポート情報

AHX鋼加工用シリーズ 刃数と切削条件による選定目安表

1）fr：1回転当たりの送り量（AHX475Sは切削幅aeにより、1刃当たりの送り量fzが制限されます。
2）APMX：最大切込み量（AHX440Sの最大切込み量はインサートブレーカにより異なります。）
3）切込み量と送り量は炭素鋼・合金鋼の推奨条件を表記しています。

AHKシリーズ搭載インサートの互換性

AHX440S用インサートRE=3.2mmのインサートがAHX475Sの搭載インサートとなります。
AHX640SはAHX640用インサートすべてが搭載可能です。（インサートによりセット高さは異なりますのでご注意ください。）
AHX640Wは鋳物加工用インサートブレーカーMK,HK,WKが搭載インサートとなります。

ブレーカーシステム
多様な切削状態に対応できるブレーカーシリーズ

AHX640S ワイパーインサート
カッタ刃数や切削条件に応じて数枚を装着し、仕上げ面粗さを向上させます。

対応部品

*締付けトルク（N・m）：CS5015060T=5.0

インサート

ワイパーインサート

注 MP、MMブレーカとMK、HKブレーカはセット高さが異なりますのでご注意ください。

■ワイパーインサート使用時の注意

図1

図2

1）本ワイパーは右勝手2コーナ、左勝手2コーナ仕様です。図1のように装着してください。
2）ワイパーインサートは1枚で十分な仕上げ面が得られます。ただし、1回転当たりの送り量がさらい刃幅以上となる場合は、2枚以上のワイパーインサートをカッタボディ内で等分な配置となるように取り付けてください。
