中村製作所

カノンメガネ式単能形トルクレンチ N-RSPK形

カタログ |

通常単価(税別): -

税込単価: -

お得なエコノミーシリーズで消耗品もコストダウン！

お得なミスミエコノミーシリーズ

通常出荷日：在庫品1日目

先端がメガネ型になった単能形トルクレンチ。【特長】・既定のトルク値に達するとカ...

ヘッドタイプ
メガネ式
精度
±3%
ヘッド交換機能有無
無
置き針（有／無）
無

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が36型番あります。

型番リスト
詳細情報
カタログ

型番リスト

表示件数

型番

トルク調整範囲

(N・ｍ)

全長

(mm)

トラスココード

ヘッド部厚み

(mm)

ソケット差込部長さ

(mm)

ヘッド部幅

(mm)

本体部幅

(mm)

本体部厚み

(mm)

グリップエンド径

(mm)

重量

(ｇ)

メガネ口径 W

(mm)

最小発注数量

0.5 ～ 3.5	175	808-6366	4	-	10	19.5	7.5	15	120	5.5	1個
0.5 ～ 3.5	175	808-6367	5	-	10	19.5	7.5	15	120	6	1個
0.5 ～ 3.5	175	808-6368	6	-	10	19.5	7.5	15	120	7	1個
0.5 ～ 3.5	175	808-6369	6	-	13	19.5	7.5	15	120	8	1個
0.5 ～ 3.5	175	808-6370	6	-	14	19.5	7.5	15	120	9	1個
0.5 ～ 3.5	175	808-6365	7	-	16	19.5	7.5	15	120	10	1個
2 ～ 9	197	808-6498	4	-	10	19.5	7.5	15(26.5)	130	5.5	1個
2 ～ 9	197	808-6500	5	-	10	19.5	7.5	15(26.5)	130	6	1個
2 ～ 9	197	808-6502	6	-	10	19.5	7.5	15(26.5)	130	7	1個
2 ～ 9	197	808-6504	6	-	13	19.5	7.5	15(26.5)	130	8	1個
2 ～ 9	197	808-6506	6	-	14	19.5	7.5	15(26.5)	130	9	1個
2 ～ 9	197	808-6494	7	-	16	19.5	7.5	15(26.5)	130	10	1個
2 ～ 9	197	808-6496	7	-	18	19.5	7.5	15(26.5)	130	11	1個
2 ～ 9	197	808-6497	8	-	19	19.5	7.5	15(26.5)	130	12	1個
4 ～ 21	225	808-6306	7	-	16	19.5	7.5	15(26.5)	210	10	1個
4 ～ 21	225	808-6308	7	-	18	19.5	7.5	15(26.5)	210	11	1個
4 ～ 21	225	808-6310	8	-	19	19.5	7.5	15(26.5)	210	12	1個
4 ～ 21	225	808-6314	9	-	22	19.5	7.5	15(26.5)	210	14	1個
4 ～ 21	228	808-6316	10	-	26	19.5	7.5	15(26.5)	230	17	1個
4 ～ 21	228	808-6318	10.5	-	29	19.5	7.5	15(26.5)	230	19	1個
4 ～ 21	228	808-6320	12	-	33	19.5	7.5	15(26.5)	230	22	1個
9 ～ 42	268	808-6385	10	25	22	26.6	8.2	20(32.7)	310	11	1個
9 ～ 42	268	808-6387	10	25	22	26.6	8.2	20(32.7)	310	12	1個
9 ～ 42	268	808-6389	10	25	22	26.6	8.2	20(32.7)	310	13	1個
9 ～ 42	268	808-6391	10	25	22	26.6	8.2	20(32.7)	310	14	1個
9 ～ 42	273	808-6393	10	25	32	26.6	8.2	20(32.7)	390	17	1個
9 ～ 42	273	808-6395	10	25	32	26.6	8.2	20(32.7)	390	19	1個
9 ～ 42	273	808-6398	10	25	32	26.6	8.2	20(32.7)	390	22	1個
14 ～ 73	343	808-6457	12	27	26	25.8	9.7	20(32.7)	460	14	1個
14 ～ 73	343	808-6459	12	27	26	25.8	9.7	20(32.7)	460	17	1個
14 ～ 73	348	808-6461	12	27	34	25.8	9.7	20(32.7)	480	19	1個
14 ～ 73	348	808-6463	12	27	34	25.8	9.7	20(32.7)	480	22	1個
14 ～ 73	348	808-6465	12	27	34	25.8	9.7	20(32.7)	480	24	1個
14 ～ 73	353	808-6467	12	27	40	25.8	9.7	20(32.7)	500	27	1個
14 ～ 73	353	808-6469	12	27	40	25.8	9.7	20(32.7)	500	30	1個
14 ～ 73	353	808-6471	12	27	40	25.8	9.7	20(32.7)	500	32	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	18日目
- ( - )	18日目
- ( - )	18日目
- ( - )	18日目
- ( - )	18日目
- ( - )	18日目
- ( - )	18日目
- ( - )	18日目
- ( - )	18日目
- ( - )	18日目
- ( - )	18日目
- ( - )	18日目
- ( - )	18日目
- ( - )	18日目
- ( - )	18日目
- ( - )	18日目
- ( - )	18日目
- ( - )	18日目
- ( - )	18日目
- ( - )	18日目
- ( - )	18日目
- ( - )	18日目
- ( - )	18日目
- ( - )	18日目
- ( - )	18日目
- ( - )	18日目
- ( - )	18日目
- ( - )	18日目
- ( - )	18日目
- ( - )	18日目
- ( - )	18日目
- ( - )	18日目
- ( - )	18日目
- ( - )	18日目
- ( - )	18日目
- ( - )	18日目

基本情報

先端がメガネ型になった単能形トルクレンチ。
【特長】
・既定のトルク値に達するとカチン！音と感触で締め付けがわかります。
・スパナでは入らない狭い所も、これでOK。トルク間違いのないメガネ式。
・スパナでは入らない狭い所の締め付けに最適。
・二面幅とトルク値を決めて、一定のトルク値で使う単能形トルクレンチ。
・流れ作業などで、同一ボルト（ナット）を同トルク値で数多く締め付けるのに最適。
【用途】
・自動車のエンジン部、足回り、プロペラシャフト等。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

商品情報

トルク間違いのないメガネ式のカノンメガネ式単能形トルクレンチ（N-RSPK）

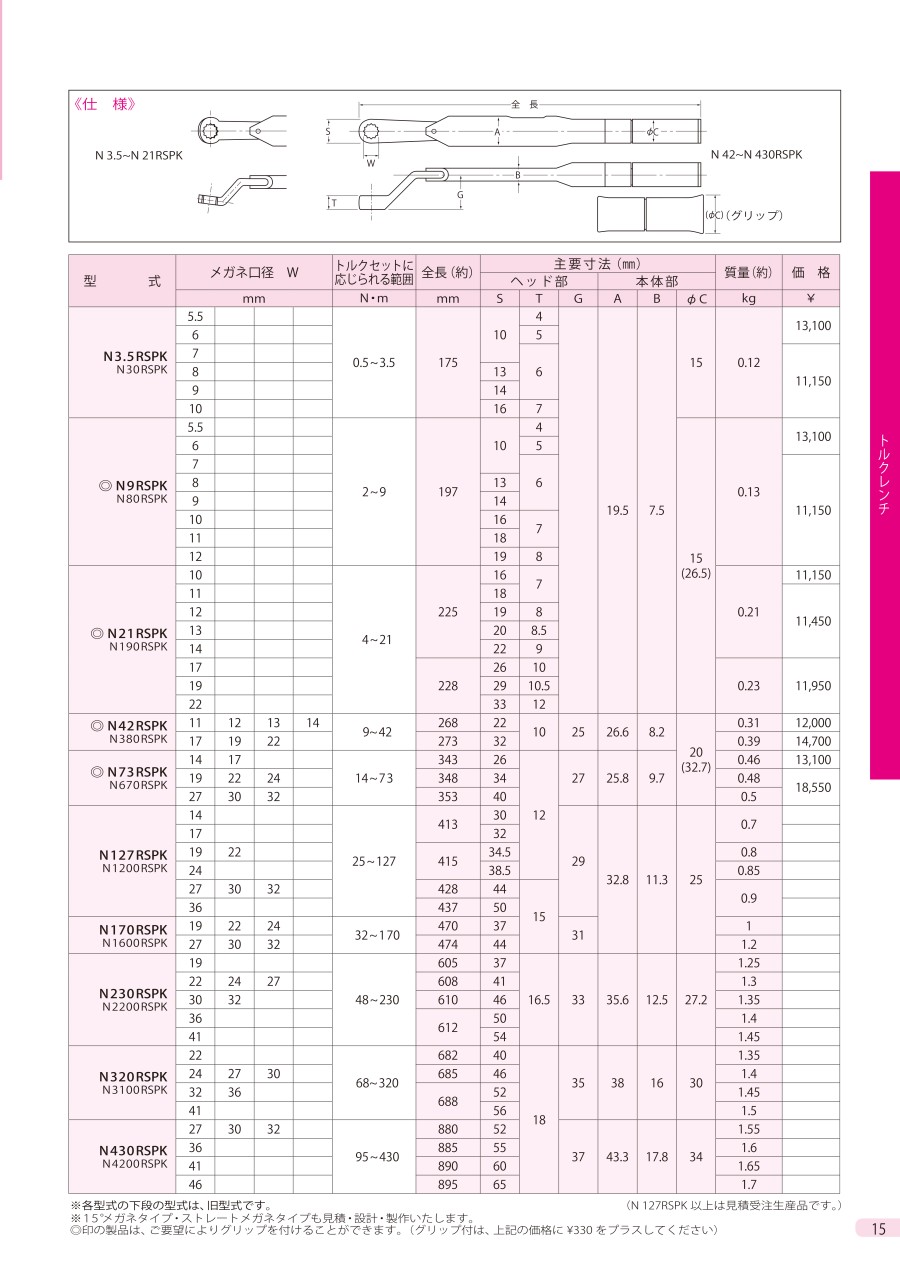

寸法図（N3.5～N21RSPK）

寸法図（N42～N430RSPK）

型式	メガネ口径 W				トルクセットに応じられる範囲	全長（約）	主要寸法（mm）						質量（約）
	メガネ口径 W				トルクセットに応じられる範囲	全長（約）	ヘッド部			本体部			質量（約）
	mm				N・m	mm	S	T	G	A	B	φC	kg
N3.5RSPK	5.5				0.5～3.5	175	10	4		19.5	7.5	15	0.12
	6							5
	7							6
	8						13
	9						14
	10						16	7
◎N9RSPK	5.5				2～9	197	10	4				15 (26.5)	0.13
	6							5
	7							6
	8						13
	9						14
	10						16	7
	11						18	7
	12						19	8
◎N21RSPK	10				4～21	225	16	7					0.21
	11						18	7
	12						19	8
	13						20	8.5
	14						22	9
	17					228	26	10					0.23
	19						29	10.5
	22						33	12
◎N42RSPK	11	12	13	14	9～42	268	22	10	25	26.6	8.2	20 (32.7)	0.31
◎N42RSPK	17	19	22		9～42	273	32	10	25	26.6	8.2		0.39
◎N73RSPK	14	17			14～73	343	26	12	27	25.8	9.7		0.46
	19	22	24			348	34						0.48
	27	30	32			353	40						0.5

外形図

商品参考図（N 42RSPK）

断面図

トルク調整方法

1.エンドキャップをマイナスドライバーで、左回転して取り外す。

2.セットスクリューボルトをL棒レンチで、左回転してゆるめる。

3.マイナスドライバーか専用工具で右回転でトルクアップ、左回転でトルクダウンして調整。

4.セットスクリューボルトをL棒レンチで固定する。
5.エンドキャップをかぶせ、締める。
（調整の際は、必ずKANONトルクレンチアナライザーをご使用ください。アナライザーがないと、調整できません。）
