オーエスジー

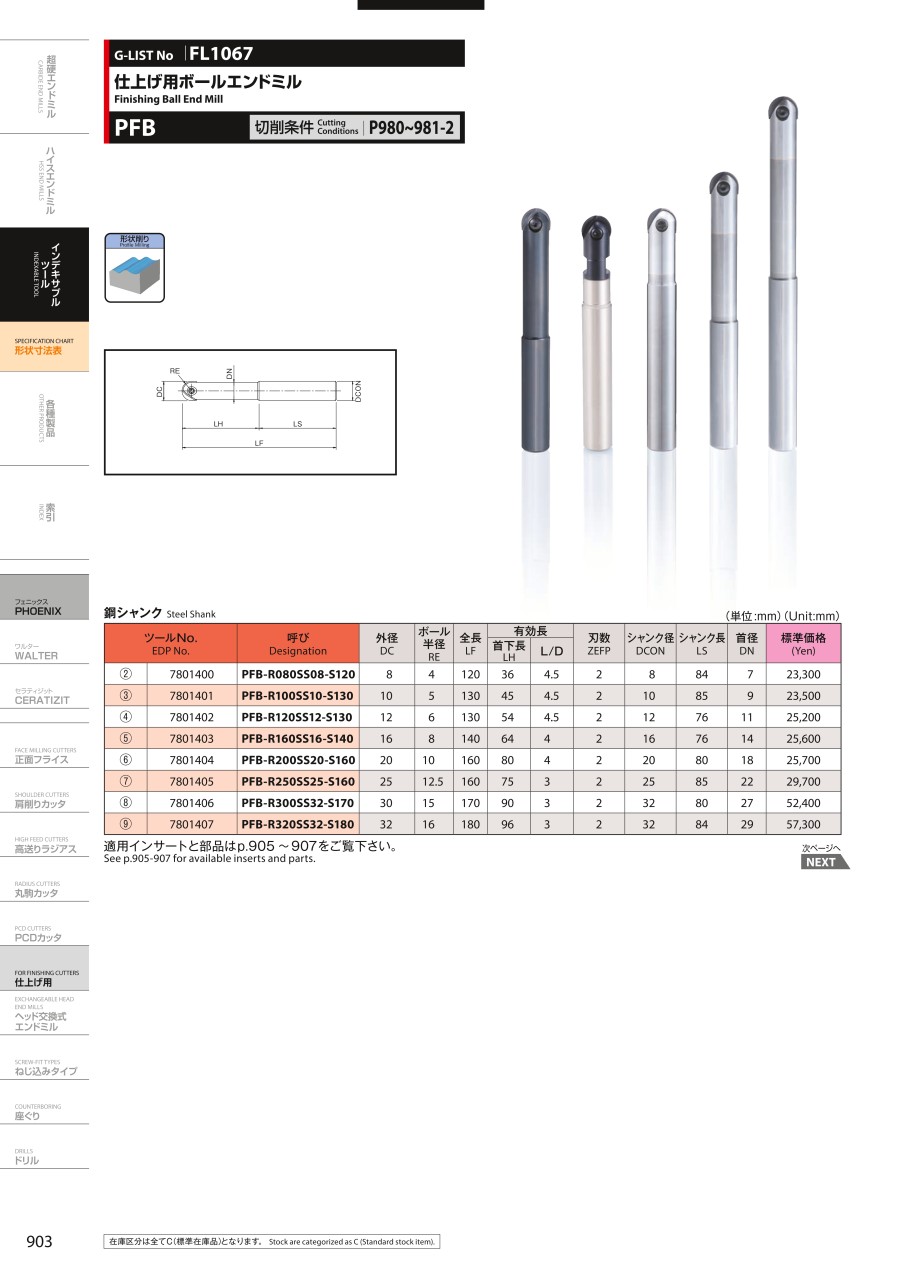

PFB フェニックスシリーズ仕上げ用ボールエンドミル 鋼シャンク

PFB フェニックスシリーズ仕上げ用ボールエンドミル 鋼シャンク
通常単価(税別)
20,476円～47,411円
税込単価
22,524円～52,152円
通常出荷日：3日目

【特長】・仕上げ用・平坦部でむしれなく、あやゆる加工面で良好です

  • カッタ本体には、チップは付属しておりません。
  • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際は、データのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。
未確定：候補が8型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

製品特長・仕様

性能・試験情報

理論上のカスプハイト

バレル型（PFB-BR）

PFB フェニックスシリーズ仕上げ用ボールエンドミル 鋼シャンク 関連画像16

h：カスプハイト、P：加工ピッチ、RE2：外周R

PFB フェニックスシリーズ仕上げ用ボールエンドミル 鋼シャンク 関連画像17

カスプハイトと加工ピッチ

レンズ型（PFB-LZ）

PFB フェニックスシリーズ仕上げ用ボールエンドミル 鋼シャンク 関連画像18

h：カスプハイト、P：加工ピッチ、RE2：底刃R

PFB フェニックスシリーズ仕上げ用ボールエンドミル 鋼シャンク 関連画像19

カスプハイトと加工ピッチ

外形図

PFB フェニックスシリーズ仕上げ用ボールエンドミル 鋼シャンク 外形図

推奨切削条件

推奨切削条件表

バレル型（PFB-BR）

PFB フェニックスシリーズ仕上げ用ボールエンドミル 鋼シャンク 関連画像20

上記の数値は実切削速度における一般的な値を示したものです。加工環境に合わせて適宜調整して下さい。

レンズ型（PFB-LZ）

PFB フェニックスシリーズ仕上げ用ボールエンドミル 鋼シャンク 関連画像21

上記の数値は実切削速度における一般的な値を示したものです。加工環境に合わせて適宜調整して下さい。

適用被削材

被削材別推奨材質

◎第一推奨材質、○第二推奨材質

PFB フェニックスシリーズ仕上げ用ボールエンドミル 鋼シャンク 関連画像22

選定サポート情報

部品

PFB フェニックスシリーズ仕上げ用ボールエンドミル 鋼シャンク 関連画像23
PFB フェニックスシリーズ仕上げ用ボールエンドミル 鋼シャンク 関連画像24

レンチは別途ご購入下さい。

型番リスト

表示件数
  • 1
    • 型番
    PFB-R080SS08-S120
    PFB-R100SS10-S130
    PFB-R120SS12-S130
    PFB-R160SS16-S140
    PFB-R200SS20-S160
    PFB-R250SS25-S160
    PFB-R300SS32-S170
    PFB-R320SS32-S180

    外径Dc

    (φ)

    全長L/カッタ高さ

    (mm)

    シャンク径Ds

    (mm)

    首下長ℓ2

    (mm)

    コーナ R

    (mm)

    寸法/L/D

    (mm)

    ツ－ルNo.

    首径/d2

    (mm)

    シャンク長/ℓｓ

    (mm)

    		最小発注数量
    8
    120
    8
    36
    5
    4.5
    7801400
    7
    84
    1個
    10
    130
    10
    45
    8
    4.5
    7801401
    9
    85
    1個
    12
    130
    12
    54
    12.5
    4.5
    7801402
    11
    76
    1個
    16
    140
    16
    64
    4
    4
    7801403
    14
    76
    1個
    20
    160
    20
    80
    6
    4
    7801404
    18
    80
    1個
    25
    160
    25
    75
    10
    3
    7801405
    22
    85
    1個
    30
    170
    32
    90
    15
    3
    7801406
    27
    80
    1個
    32
    180
    32
    96
    16
    3
    7801407
    29
    84
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    20,476円
    ( 22,524円 )
    3日目
    20,616円
    ( 22,678円 )
    3日目
    22,241円
    ( 24,465円 )
    3日目
    22,522円
    ( 24,774円 )
    3日目
    22,574円
    ( 24,831円 )
    3日目
    26,160円
    ( 28,776円 )
    3日目
    46,091円
    ( 50,700円 )
    3日目
    47,411円
    ( 52,152円 )
    3日目
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・仕上げ用
    ・平坦部でむしれなく、あやゆる加工面で良好です

    ご注意

    • カッタ本体には、チップは付属しておりません。
    • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際は、データのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
