タンガロイ

刃先交換式ドリル用インサート WWMU

刃先交換式ドリル用インサート WWMU
通常単価(税別)
1,215円～1,923円
税込単価
1,337円～2,115円
通常出荷日：1日目

両面仕様で、フライス加工用のチップ。【特長】・インサート6コーナに使用可能で、DJ形ブレーカを設定する...

詳細を確認
  • 「3D-Detail」お客様でツーリング図等を三次元データとして作成する場合に適用されます。
  • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際は、データのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

よく一緒に見られています

TACチップ WWMU形・XPMT形

タンガロイ

TACチップ WWMU形・XPMT形
通常価格(税別)： 770円 (税込価格：847円)

通常出荷日：在庫品1日目

よく一緒に見られています

TDSカートリッジセット

タンガロイ

TDSカートリッジセット
通常価格(税別)： 46,947円 (税込価格：51,642円)

通常出荷日：1 日目

未確定：候補が6型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

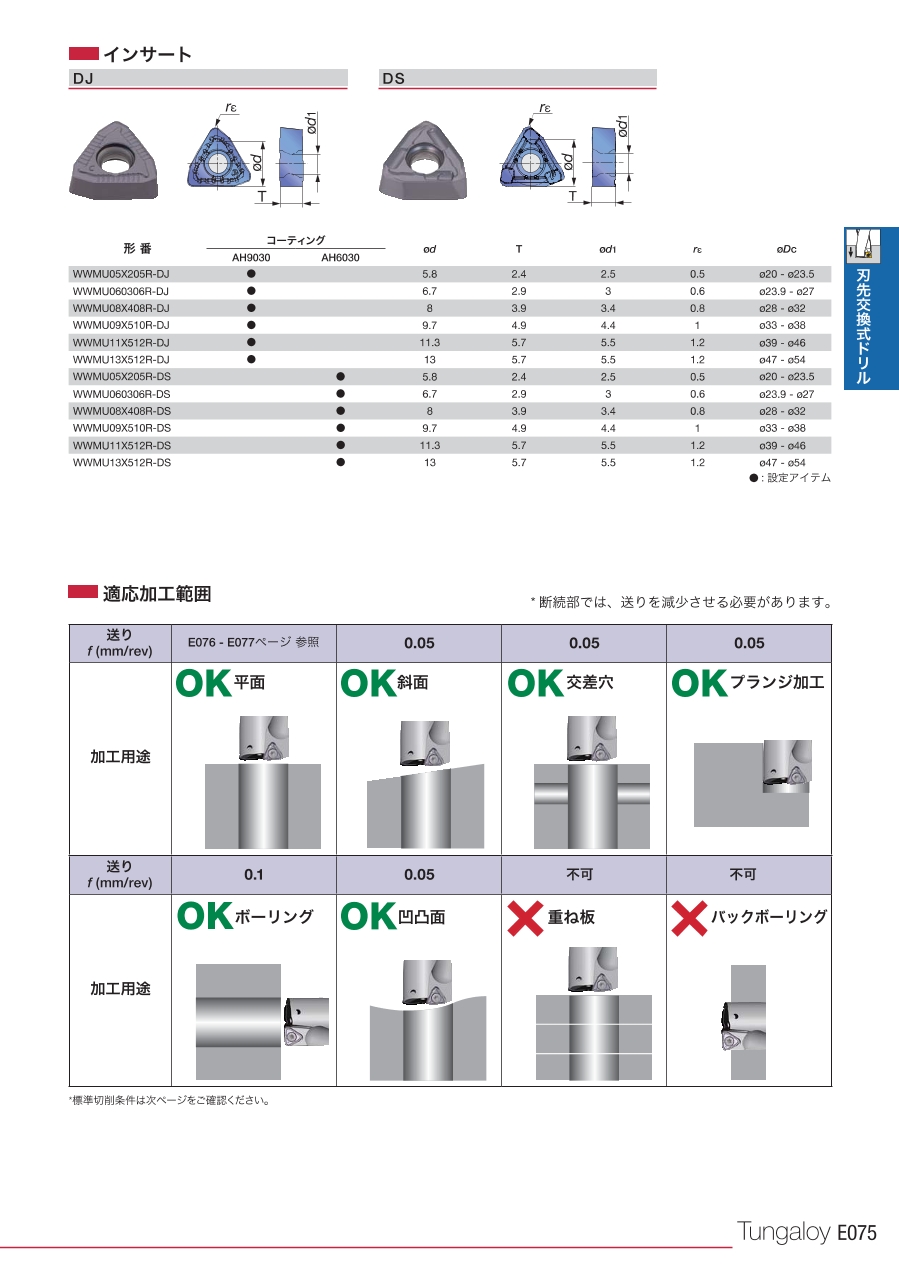

タンガロイ TACドリル用インサートの外形図と寸法

タンガロイ TACドリル用インサートの寸法図

タンガロイ TACドリル用インサートの寸法図

形番コーティングφdTφd1rεφDc
AH9030AH6030
WWMU05X205R-DJ●-5.82.42.50.5φ20-φ23.5
WWMU060306R-DJ●-6.72.930.6φ23.9-φ27

●：設定アイテム

型番リスト

表示件数
  • 1
    • 型番
    WWMU05X205R-DJ-AH3135
    WWMU08X408R-DJ-AH3135
    WWMU09X510R-DJ-AH3135
    WWMU060306R-DJ-AH3135
    WWMU11X512R-DJ-AH3135
    WWMU13X512R-DJ-AH3135

    形状（型番頭文字）

    被削材

    利用可能コーナー数

    材種

    寸法 d1

    (mm)

    寸法 T

    (mm)

    コーナーγε

    φd

    (mm)

    トラスココード

    CADデータ有無

    (2D/3D)

    		RoHS?最小発注数量
    W(六角形)
    鋼 / ステンレス鋼
    6
    AH3135
    2.5
    2.4
    0.5
    5.8
    -
    2D／3D
    -
    10個
    W(六角形)
    鋼 / ステンレス鋼
    6
    AH3135
    3.4
    3.9
    0.8
    8
    -
    2D／3D
    -
    10個
    W(六角形)
    鋼 / ステンレス鋼
    6
    AH3135
    4.4
    4.9
    1
    9.7
    -
    2D／3D
    -
    10個
    W(六角形)
    鋼 / ステンレス鋼
    6
    AH3135
    3
    2.9
    0.6
    6.7
    -
    2D／3D
    -
    10個
    W(六角形)
    鋼 / ステンレス鋼
    6
    AH3135
    5.5
    5.7
    1.2
    11.3
    -
    2D／3D
    -
    10個
    W(六角形)
    鋼 / ステンレス鋼
    6
    AH3135
    5.5
    5.7
    1.2
    13
    -
    2D／3D
    -
    10個
    通常単価(税別) (税込単価)
    通常出荷日
    1,215円
    ( 1,337円 )
    1日目
    1,566円
    ( 1,723円 )
    1日目
    1,679円
    ( 1,847円 )
    1日目
    1,215円
    ( 1,337円 )
    1日目
    1,679円
    ( 1,847円 )
    1日目
    1,923円
    ( 2,115円 )
    1日目
  • 1

    • 詳細情報

    基本情報

    両面仕様で、フライス加工用のチップ。
    【特長】
    ・インサート6コーナに使用可能で、DJ形ブレーカを設定するタイプ。
    ・設定材種が型番：AH9030にコーティング。
    ・型番：WWMU05X205R-DJ-AH9030、型番：WWMU060306R-DJ-AH9030の2パターンで展開。
    ・材種が汎用材種のインサート。
    【用途】
    ・TACドリル用の刃先交換式ドリルとして利用可能。
    ・汎用タイプのインサートに最適。

    ご注意

    • 「3D-Detail」お客様でツーリング図等を三次元データとして作成する場合に適用されます。
    • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際は、データのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
