タンガロイ

旋削用バイト ETIR／L・スクリューオンバイト JS-SDUXL

旋削用バイト ETIR／L・スクリューオンバイト JS-SDUXL
通常単価(税別)
15,773円～17,529円
税込単価
17,350円～19,282円
通常出荷日：1日目

スクリューオンバイトと、旋削用のバイト。【特長】・ETIR／L：内径溝入れ。・JS-SDUXL：アプロ...

詳細を確認
  • ホルダ本体には、チップは付属しておりません。
未確定：候補が10型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

製品特長・仕様

製品の基本仕様・特長

JS-SDUXLの外観

JS-SDUXLの外観

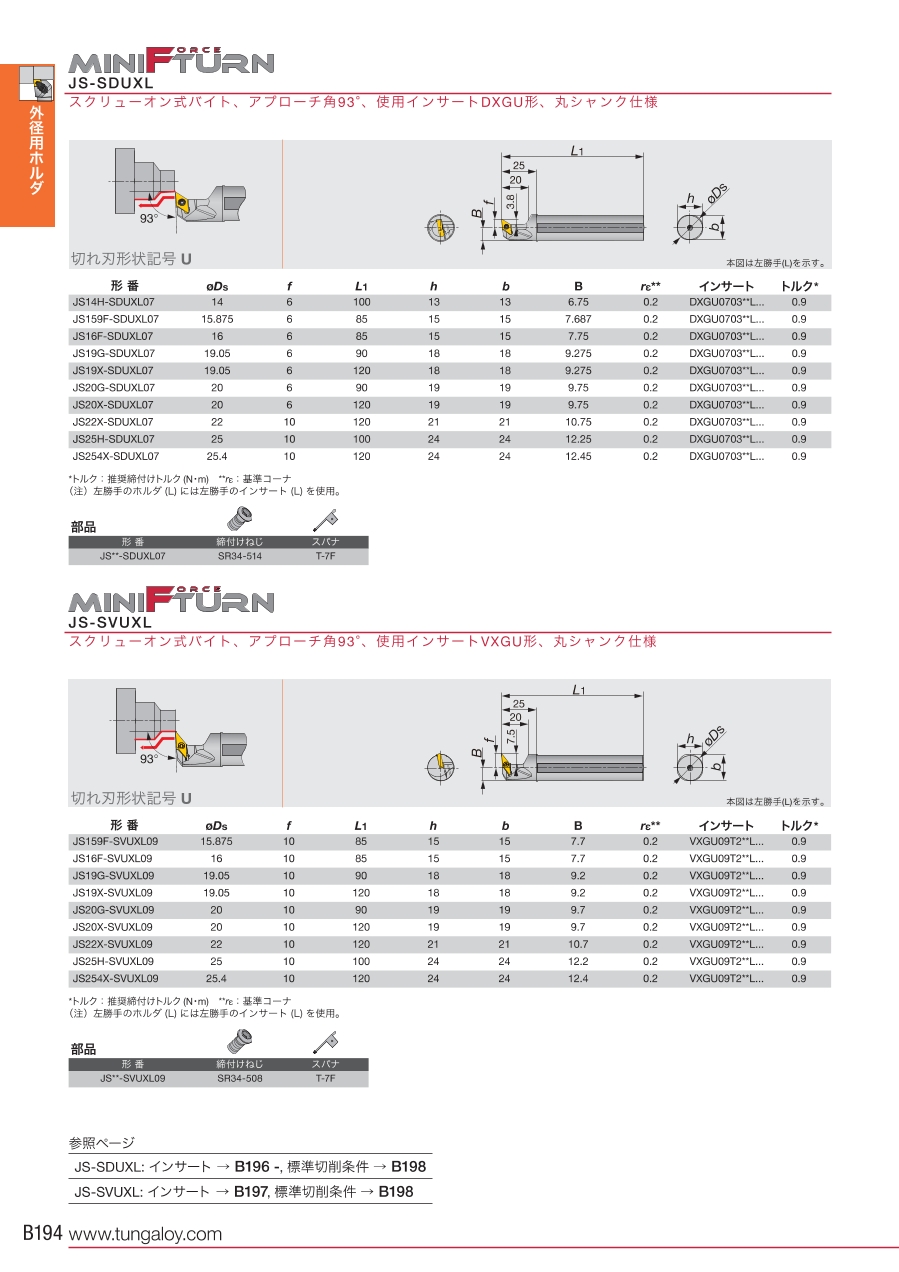

旋削用バイト ETIR/L・スクリューオンバイト JS-SDUXL 外形図1

切れ刃形状記号U

部品

型番締付けねじスパナ
JS**-SDUXL07SR34-514T-7F

外形図

単位：mm
旋削用バイト ETIR/L・スクリューオンバイト JS-SDUXL 外形図2

型番リスト

表示件数
  • 1
    • 型番
    JS14H-SDUXL07
    JS16F-SDUXL07
    JS19G-SDUXL07
    JS19X-SDUXL07
    JS20G-SDUXL07
    JS20X-SDUXL07
    JS22X-SDUXL07
    JS25H-SDUXL07
    JS159F-SDUXL07
    JS254X-SDUXL07

    シャンク高さ

    (mm)

    シャンク幅

    (mm)

    全長

    (mm)

    シャンク断面H/B

    		RoHS?最小発注数量
    13
    13
    100
    13
    10
    1個
    15
    15
    85
    15
    10
    1個
    18
    18
    90
    18
    10
    1個
    18
    18
    120
    18
    10
    1個
    19
    19
    90
    19
    10
    1個
    19
    19
    120
    19
    10
    1個
    21
    21
    120
    21
    10
    1個
    24
    24
    100
    24
    10
    1個
    15
    15
    85
    15
    10
    1個
    24
    24
    120
    24
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    15,773円
    ( 17,350円 )
    1日目
    15,773円
    ( 17,350円 )
    1日目
    16,946円
    ( 18,641円 )
    1日目
    16,946円
    ( 18,641円 )
    1日目
    16,946円
    ( 18,641円 )
    1日目
    16,946円
    ( 18,641円 )
    1日目
    16,946円
    ( 18,641円 )
    1日目
    17,529円
    ( 19,282円 )
    1日目
    15,773円
    ( 17,350円 )
    1日目
    17,529円
    ( 19,282円 )
    1日目
  • 1

    • 詳細情報

    基本情報

    スクリューオンバイトと、旋削用のバイト。
    【特長】
    ・ETIR／L：内径溝入れ。
    ・JS-SDUXL：アプローチ角93°。
    ・JS-SDUXL：使用インサート／4切刃55°ひし形。

    ご注意

    • ホルダ本体には、チップは付属しておりません。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
