チューブベンダー（なましステンレス／銅／アルミ用） ミリ用の詳細
チューブベンダー（なましステンレス／銅／アルミ用）ミリ用 商品イメージ
ハンドル／マンドレル
チューブベンダー（なましステンレス／銅／アルミ用） ミリ用 拡大イメージ

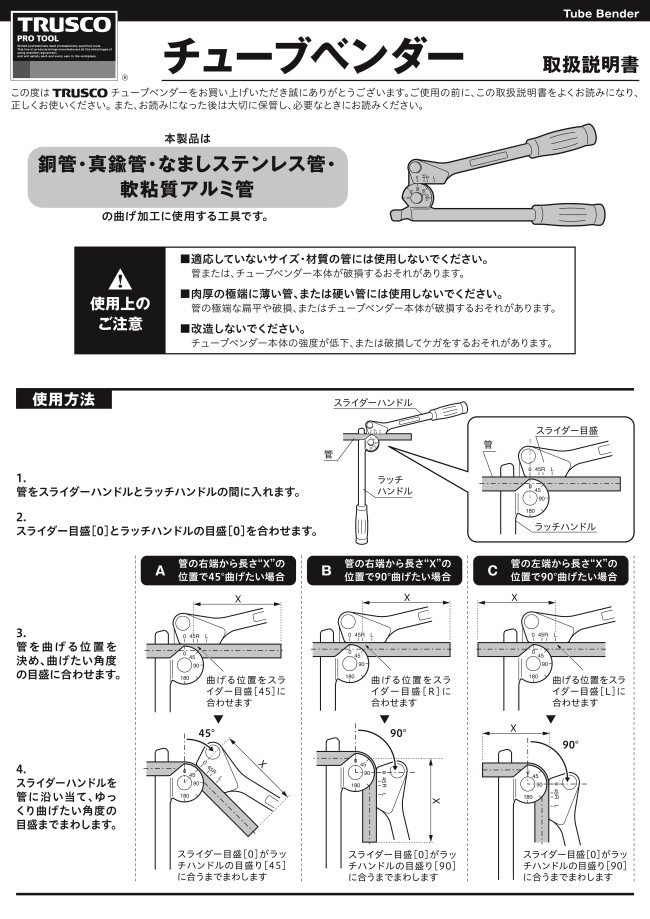

チューブベンダー（なましステンレス／銅／アルミ用） ミリ用の使用方法
チューブベンダー（なましステンレス／銅／アルミ用）ミリ用 使用方法
- 1.管をスライダーハンドルとラッチハンドルの間に入れる。
- 2.スライダー目盛［0］とラッチハンドルの目盛［0］を合わせる。
- 3.管を曲げる位置を決め、曲げたい角度の目盛に合わせる。
- 4.スライダーハンドルを管に沿い当て、ゆっくり曲げたい角度の目盛までまわす。
A
管の右端から長さ“X”の位置で45°曲げたい場合
B
管の右端から長さ“X”の位置で90°曲げたい場合
C
管の左端から長さ“X”の位置で90°曲げたい場合
製品仕様
| 品番 | タイプ | 適用管径 （mm） | 曲げ半径R （mm） | 寸法（mm） | 質量 （kg） | |
|---|---|---|---|---|---|---|
| 左手 | 右手 | |||||
| TTB-6M | ミリ用 | 6 | 14.3 | 225 | 202 | 0.63 |
| TTB-8M | ミリ用 | 8 | 17.5 | 230 | 204 | 0.92 |
| TTB-10M | ミリ用 | 10 | 23.8 | 300 | 293 | 0.92 |
| TTB-12M | ミリ用 | 12 | 38.0 | 440 | 398 | 1.75 |
曲げ可能最大肉厚（全型番共通）
| 材質 | 銅管 | 真鍮管 | なましステンレス管 | 軟粘質アルミ管 |
|---|---|---|---|---|
| 曲げ可能最大肉厚（mm） | 1.0 | 1.0 | 1.0 | 1.0 |
チューブベンダー（なましステンレス／銅／アルミ用） ミリ用の寸法
TTB-6M
（単位：mm）
TTB-6M 寸法図
TTB-8M
（単位：mm）
TTB-8M 寸法図
TTB-10M
（単位：mm）
TTB-10M 寸法図
TTB-12M
（単位：mm）
TTB-12M 寸法図
絞り込み条件：6 項目の仕様が未選択です
適用管径
- 6
- 8
- 10
- 12
曲げ半径R
- 14.3mm
- 17.5mm
- 25mm
- 38mm
寸法左手(mm)
- 225
- 230
- 300
- 440
寸法右手(mm)
- 202
- 204
- 293
- 398
JANコード
- 4989999376388
- 4989999376395
- 4989999376401
- 4989999376418
トラスココード
- 763-0689
- 763-0662
- 763-0603
- 763-0590
タイプ
- TTB
出荷日
- すべて
- 1日以内
- 2日以内
詳細情報
基本情報
銅管、真鍮管、軟粘質アルミ管、なましステンレス管を正確に曲げるチューブベンダー。
【特長】
・ハンドル部は炭素鋼の鍛造品で強靱。
【仕様】
・曲げ角度：0～180°
・適合管：銅、真鍮、軟粘質アルミ、なましステンレス
