オーエスジー

UVXシリーズ　チタン合金加工用不等リードエンドミル 5刃ロング刃 UVXL-TI-5FL

Name: UVXシリーズ チタン合金加工用不等リードエンドミル 5刃 ロング刃 UVXL-TI-5FL
Brand: オーエスジー
SKU: 223006640698
Rating: 4 (1 reviews)

カタログ |

通常単価(税別): 23,653円～117,795円

税込単価: 26,018円～129,575円

通常出荷日：1日目

【特長】・溝・側面切削から複雑なポケット加工、びびりやすい加工にも対応。難易度の高いチタン合金加工にお...

詳細を確認

44.0

CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）を選択後、ダウンロードボタンをご利用ください。

未確定：候補が31型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報

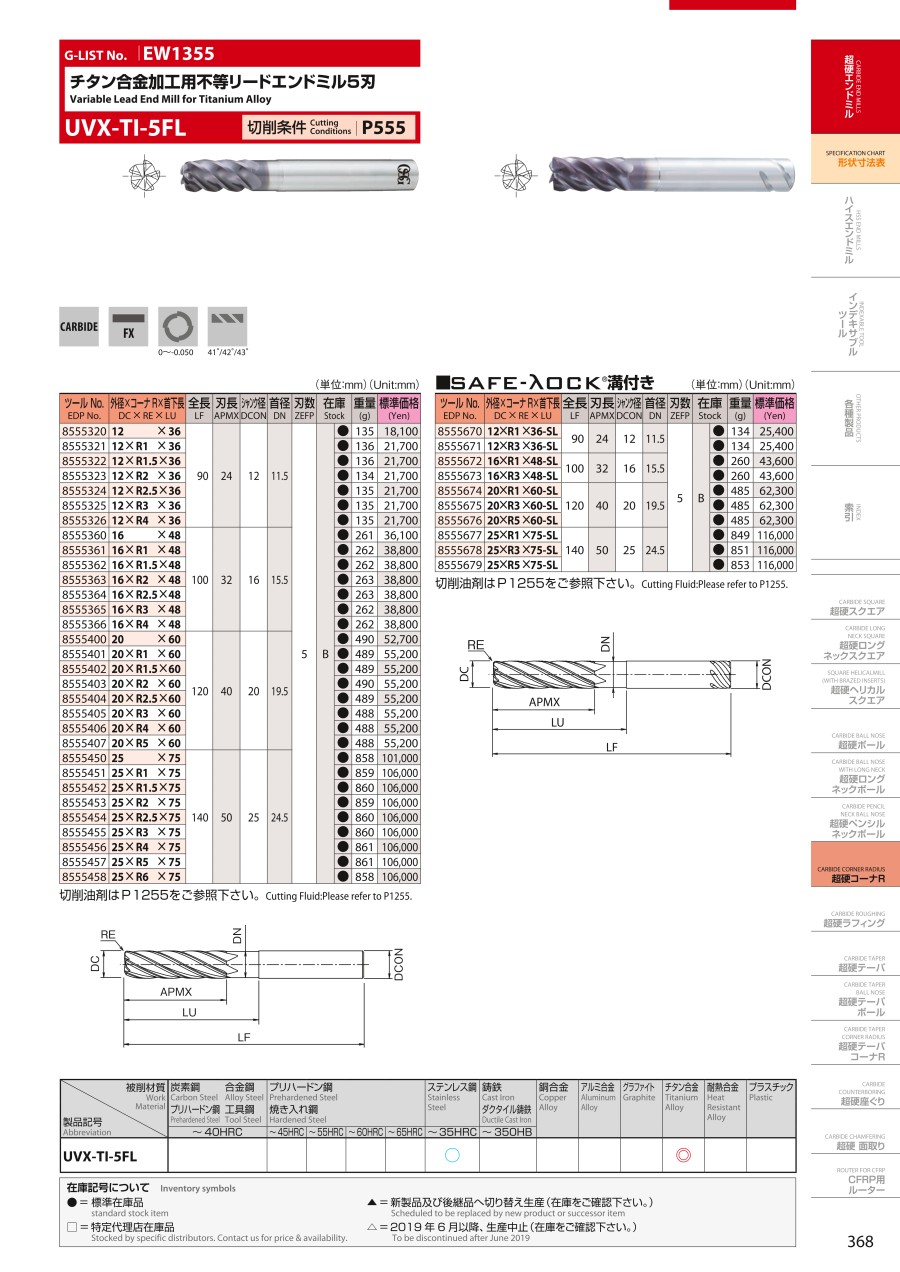

カタログ

商品情報

推奨切削条件

推奨切削条件表

本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

型番リスト

表示件数

型番

刃径

(mm)

刃長

(mm)

コーナ・ボール半径

(mm)

首下長

(mm)

シャンク径

(mm)

全長

(mm)

トラスココード

RoHS?

最小発注数量

12	48	0	60	12	110	763-6971	10	1個
12	48	1	60	12	110	763-6997	10	1個
12	48	1.5	60	12	110	763-6989	10	1個
12	48	2	60	12	110	763-7012	10	1個
12	48	2.5	60	12	110	763-7004	10	1個
12	48	3	60	12	110	763-7021	10	1個
12	48	4	60	12	110	763-7039	10	1個
16	64	0	80	16	130	763-7047	10	1個
16	64	1	80	16	130	763-7063	10	1個
16	64	1.5	80	16	130	763-7055	10	1個
16	64	2	80	16	130	763-7080	10	1個
16	64	2.5	80	16	130	763-7071	10	1個
16	64	3	80	16	130	763-7098	10	1個
16	64	4	80	16	130	763-7101	10	1個
20	80	0	100	20	160	763-7110	10	1個
20	80	1	100	20	160	763-7136	10	1個
20	80	1.5	100	20	160	763-7128	10	1個
20	80	2	100	20	160	763-7152	10	1個
20	80	2.5	100	20	160	763-7144	10	1個
20	80	3	100	20	160	763-7161	10	1個
20	80	4	100	20	160	763-7179	10	1個
20	80	5	100	20	160	763-7187	10	1個
25	100	0	125	25	190	763-7195	10	1個
25	100	1	125	25	190	763-7217	10	1個
25	100	1.5	125	25	190	763-7209	10	1個
25	100	2	125	25	190	763-7233	10	1個
25	100	2.5	125	25	190	763-7225	10	1個
25	100	3	125	25	190	763-7241	10	1個
25	100	4	125	25	190	763-7250	10	1個
25	100	5	125	25	190	763-7268	10	1個
25	100	6	125	25	190	763-7276	10	1個

通常単価(税別) (税込単価)	通常出荷日

23,653円 ( 26,018円 )	1日目
25,851円 ( 28,436円 )	1日目
25,851円 ( 28,436円 )	1日目
25,851円 ( 28,436円 )	1日目
25,851円 ( 28,436円 )	1日目
25,851円 ( 28,436円 )	1日目
25,851円 ( 28,436円 )	1日目
50,791円 ( 55,870円 )	1日目
53,314円 ( 58,645円 )	1日目
53,314円 ( 58,645円 )	1日目
53,314円 ( 58,645円 )	1日目
53,314円 ( 58,645円 )	1日目
53,314円 ( 58,645円 )	1日目
53,314円 ( 58,645円 )	1日目
75,388円 ( 82,927円 )	1日目
79,379円 ( 87,317円 )	1日目
79,379円 ( 87,317円 )	1日目
79,379円 ( 87,317円 )	1日目
79,379円 ( 87,317円 )	1日目
79,379円 ( 87,317円 )	1日目
79,379円 ( 87,317円 )	1日目
79,379円 ( 87,317円 )	1日目
112,835円 ( 124,119円 )	1日目
117,795円 ( 129,575円 )	1日目
117,795円 ( 129,575円 )	1日目
117,795円 ( 129,575円 )	1日目
117,795円 ( 129,575円 )	1日目
117,795円 ( 129,575円 )	1日目
117,795円 ( 129,575円 )	1日目
117,795円 ( 129,575円 )	1日目
117,795円 ( 129,575円 )	1日目

詳細情報

基本情報

基本情報

【特長】
・溝・側面切削から複雑なポケット加工、びびりやすい加工にも対応。難易度の高いチタン合金加工において安定と高能率を実現しました。
【用途】
・被削材：チタン合金。
【仕様】
・ねじれ角：41°/42°/43°
【材質】
・超硬合金(Carbide)

ご注意

CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）を選択後、ダウンロードボタンをご利用ください。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

オーエスジー
AE-MS-H 高硬度鋼用超硬エンドミル多刃ラジアスタイプショート形（2.5D刃長）
ダイジェット
ワンカット70エンドミル SEHH-R形（ラジアスタイプ・レギュラ刃長）
タンガロイ
4・6枚刃中仕上げ～仕上げ・高能率倣い加工用ねじれ角30° TEBL

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
