イマオコーポレーション

ワークグリッパーボールユニット（ボルトタイプ）（MBUH,BUH）

カタログ |

通常単価(税別): 7,598円～15,258円

税込単価: 8,358円～16,784円

通常出荷日：3日目

［特長］MBUH-UR・当て面にウレタンを使用しているため、ワーク表面への損傷を防ぎます。・ウレタン表...

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

よく一緒に見られています

イマオコーポレーション

通常出荷日：在庫品1日目

よく一緒に見られています

イマオコーポレーション

通常出荷日：3 日目～

未確定：候補が60型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報

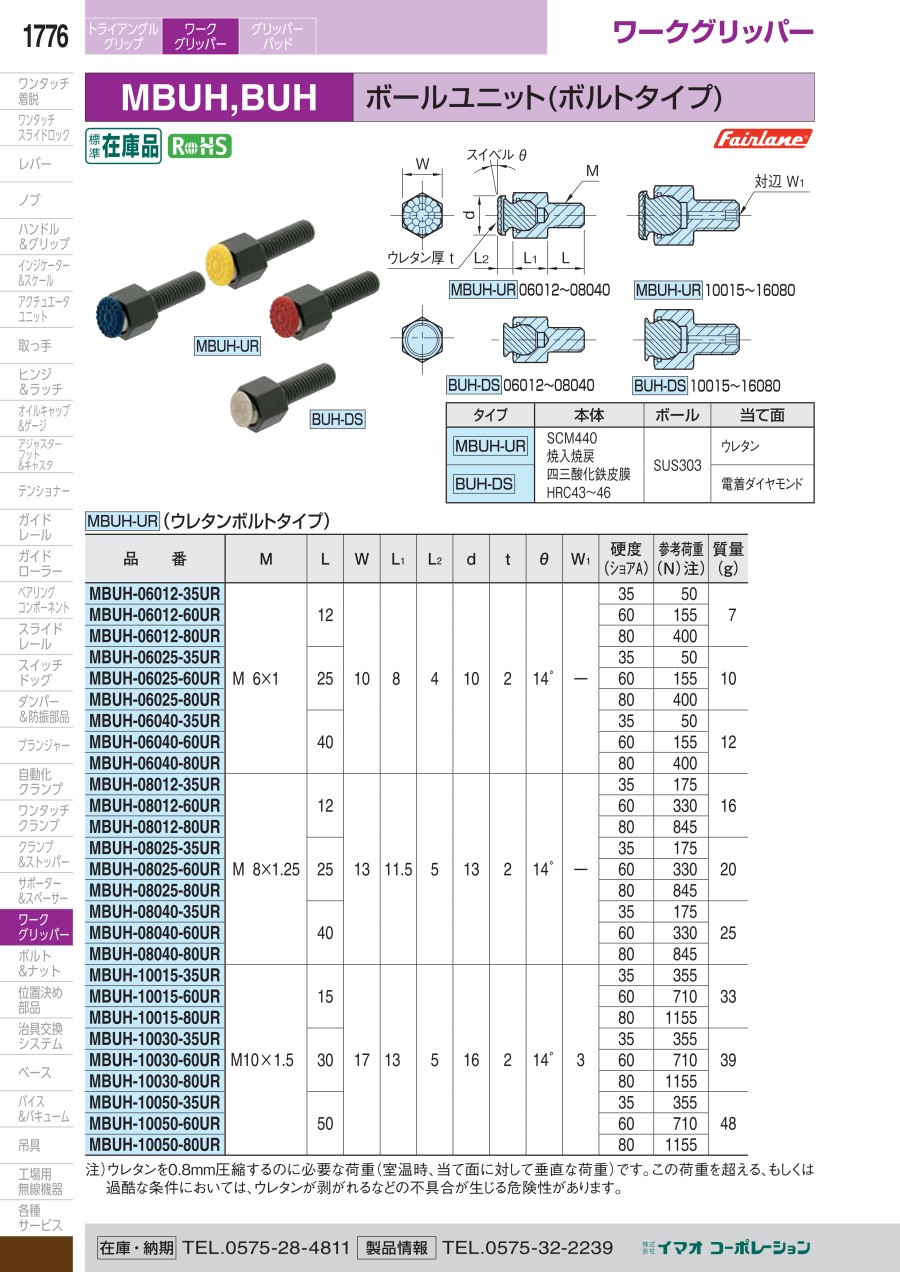

カタログ

商品情報

外形図

製品仕様

タイプ	本体	ボール	当て面
ウレタンボルトタイプ（MBUH-UR）	SCM440 焼入焼戻四三酸化鉄皮膜 HRC43～46	SUS303	ウレタン
ダイヤモンドボルトタイプ（BUH-DS）	SCM440 焼入焼戻四三酸化鉄皮膜 HRC43～46	SUS303	電着ダイヤモンド

規格表

■ウレタンボルトタイプ

型番	M	L	W	L₁	L₂	d	t	θ	W₁	硬度（ショアA）	参考荷重（N）注）	質量（g）
MBUH-06012-35UR	M6×1	12	10	8	4	10	2	14°	-	35	50	7
MBUH-06012-60UR										60	155
MBUH-06012-80UR										80	400
MBUH-06025-35UR		25								35	50	10
MBUH-06025-60UR										60	155
MBUH-06025-80UR										80	400
MBUH-06040-35UR		40								35	50	12
MBUH-06040-60UR										60	155
MBUH-06040-80UR										80	400
MBUH-08012-35UR	M8×1.25	12	13	11.5	5	13	2	14°	-	35	175	16
MBUH-08012-60UR										60	330
MBUH-08012-80UR										80	845
MBUH-08025-35UR		25								35	175	20
MBUH-08025-60UR										60	330
MBUH-08025-80UR										80	845
MBUH-08040-35UR		40								35	175	25
MBUH-08040-60UR										60	330
MBUH-08040-80UR										80	845
MBUH-10015-35UR	M10×1.5	15	17	13	5	16	2	14°	3	35	355	33
MBUH-10015-60UR										60	710
MBUH-10015-80UR										80	1,155
MBUH-10030-35UR		30								35	355	39
MBUH-10030-60UR										60	710
MBUH-10030-80UR										80	1,155
MBUH-10050-35UR		50								35	355	48
MBUH-10050-60UR										60	710
MBUH-10050-80UR										80	1,155
MBUH-12020-35UR	M12×1.75	20	19	15	6	21	2	12°	5	35	665	49
MBUH-12020-60UR										60	1,510
MBUH-12020-80UR										80	2,335
MBUH-12040-35UR		40								35	665	62
MBUH-12040-60UR										60	1,510
MBUH-12040-80UR										80	2,335
MBUH-12060-35UR		60								35	665	73
MBUH-12060-60UR										60	1,510
MBUH-12060-80UR										80	2,335
MBUH-16025-35UR	M16×2	25	24	19	6	23	2	12°	6	35	1,000	103
MBUH-16025-60UR										60	1,775
MBUH-16025-80UR										80	2,665
MBUH-16050-35UR		50								35	1,000	132
MBUH-16050-60UR										60	1,775
MBUH-16050-80UR										80	2,665
MBUH-16080-35UR		80								35	1,000	165
MBUH-16080-60UR										60	1,775
MBUH-16080-80UR										80	2,665

注）ウレタンを0.8mm圧縮するのに必要な荷重（室温時、当て面に対して垂直な荷重）です。この荷重を超える、もしくは過酷な条件においては、ウレタンが剥がれるなどの不具合が生じる危険性があります。

■ダイヤモンドボルトタイプ

型番	M	L	W	L₁	L₂	d	θ	W₁	許容荷重（kN）	質量（g）
BUH-06012-DS	M6×1	12	10	8	2	8	14°	-	9.1	7
BUH-06025-DS		25								10
BUH-06040-DS		40								12
BUH-08012-DS	M8×1.25	12	13	11.5	3	11		-	15.3	16
BUH-08025-DS		25								20
BUH-08040-DS		40								25
BUH-10015-DS	M10×1.5	15	17	13		14		3	18.6	33
BUH-10030-DS		30								39
BUH-10050-DS		50								48
BUH-12020-DS	M12×1.75	20	19	15	4	19	12°	5	29.4	49
BUH-12040-DS		40								62
BUH-12060-DS		60								73
BUH-16025-DS	M16×2	25	24	19		21		6	49.7	103
BUH-16050-DS		50								132
BUH-16080-DS		80								165

注意・禁止事項

製作ロットにより、ウレタンの色にバラツキがあります。予めご了承ください。

型番リスト

表示件数

型番

ねじ径

材質（先端部）

ねじピッチ

(mm)

ネジ長さ L

(mm)

硬度(ショアA)

仕様

RoHS?

最小発注数量

6	[その他] 電着ダイヤモンド	M 6×1	12	-	ダイヤモンドボルトタイプ	10	1個
6	[その他] 電着ダイヤモンド	M 6×1	25	-	ダイヤモンドボルトタイプ	10	1個
6	[その他] 電着ダイヤモンド	M 6×1	40	-	ダイヤモンドボルトタイプ	10	1個
8	[その他] 電着ダイヤモンド	M 8×1.25	12	-	ダイヤモンドボルトタイプ	10	1個
8	[その他] 電着ダイヤモンド	M 8×1.25	25	-	ダイヤモンドボルトタイプ	10	1個
8	[その他] 電着ダイヤモンド	M 8×1.25	40	-	ダイヤモンドボルトタイプ	10	1個
10	[その他] 電着ダイヤモンド	M10×1.5	15	-	ダイヤモンドボルトタイプ	10	1個
10	[その他] 電着ダイヤモンド	M10×1.5	30	-	ダイヤモンドボルトタイプ	10	1個
10	[その他] 電着ダイヤモンド	M10×1.5	50	-	ダイヤモンドボルトタイプ	10	1個
12	[その他] 電着ダイヤモンド	M12×1.75	20	-	ダイヤモンドボルトタイプ	10	1個
12	[その他] 電着ダイヤモンド	M12×1.75	40	-	ダイヤモンドボルトタイプ	10	1個
12	[その他] 電着ダイヤモンド	M12×1.75	60	-	ダイヤモンドボルトタイプ	10	1個
16	[その他] 電着ダイヤモンド	M16×2	25	-	ダイヤモンドボルトタイプ	10	1個
16	[その他] 電着ダイヤモンド	M16×2	50	-	ダイヤモンドボルトタイプ	10	1個
16	[その他] 電着ダイヤモンド	M16×2	80	-	ダイヤモンドボルトタイプ	10	1個
6	[樹脂] ウレタン	M 6×1	12	35	ウレタンボルトタイプ	10	1個
6	[樹脂] ウレタン	M 6×1	12	60	ウレタンボルトタイプ	10	1個
6	[樹脂] ウレタン	M 6×1	12	80	ウレタンボルトタイプ	10	1個
6	[樹脂] ウレタン	M 6×1	25	35	ウレタンボルトタイプ	10	1個
6	[樹脂] ウレタン	M 6×1	25	60	ウレタンボルトタイプ	10	1個
6	[樹脂] ウレタン	M 6×1	25	80	ウレタンボルトタイプ	10	1個
6	[樹脂] ウレタン	M 6×1	40	35	ウレタンボルトタイプ	10	1個
6	[樹脂] ウレタン	M 6×1	40	60	ウレタンボルトタイプ	10	1個
6	[樹脂] ウレタン	M 6×1	40	80	ウレタンボルトタイプ	10	1個
8	[樹脂] ウレタン	M 8×1.25	12	35	ウレタンボルトタイプ	10	1個
8	[樹脂] ウレタン	M 8×1.25	12	60	ウレタンボルトタイプ	10	1個
8	[樹脂] ウレタン	M 8×1.25	12	80	ウレタンボルトタイプ	10	1個
8	[樹脂] ウレタン	M 8×1.25	25	35	ウレタンボルトタイプ	10	1個
8	[樹脂] ウレタン	M 8×1.25	25	60	ウレタンボルトタイプ	10	1個
8	[樹脂] ウレタン	M 8×1.25	25	80	ウレタンボルトタイプ	10	1個
8	[樹脂] ウレタン	M 8×1.25	40	35	ウレタンボルトタイプ	10	1個
8	[樹脂] ウレタン	M 8×1.25	40	60	ウレタンボルトタイプ	10	1個
8	[樹脂] ウレタン	M 8×1.25	40	80	ウレタンボルトタイプ	10	1個
10	[樹脂] ウレタン	M10×1.5	15	35	ウレタンボルトタイプ	10	1個
10	[樹脂] ウレタン	M10×1.5	15	60	ウレタンボルトタイプ	10	1個
10	[樹脂] ウレタン	M10×1.5	15	80	ウレタンボルトタイプ	10	1個
10	[樹脂] ウレタン	M10×1.5	30	35	ウレタンボルトタイプ	10	1個
10	[樹脂] ウレタン	M10×1.5	30	60	ウレタンボルトタイプ	10	1個
10	[樹脂] ウレタン	M10×1.5	30	80	ウレタンボルトタイプ	10	1個
10	[樹脂] ウレタン	M10×1.5	50	35	ウレタンボルトタイプ	10	1個
10	[樹脂] ウレタン	M10×1.5	50	60	ウレタンボルトタイプ	10	1個
10	[樹脂] ウレタン	M10×1.5	50	80	ウレタンボルトタイプ	10	1個
12	[樹脂] ウレタン	M12×1.75	20	35	ウレタンボルトタイプ	10	1個
12	[樹脂] ウレタン	M12×1.75	20	60	ウレタンボルトタイプ	10	1個
12	[樹脂] ウレタン	M12×1.75	20	80	ウレタンボルトタイプ	10	1個
12	[樹脂] ウレタン	M12×1.75	40	35	ウレタンボルトタイプ	10	1個
12	[樹脂] ウレタン	M12×1.75	40	60	ウレタンボルトタイプ	10	1個
12	[樹脂] ウレタン	M12×1.75	40	80	ウレタンボルトタイプ	10	1個
12	[樹脂] ウレタン	M12×1.75	60	35	ウレタンボルトタイプ	10	1個
12	[樹脂] ウレタン	M12×1.75	60	60	ウレタンボルトタイプ	10	1個
12	[樹脂] ウレタン	M12×1.75	60	80	ウレタンボルトタイプ	10	1個
16	[樹脂] ウレタン	M16×2	25	35	ウレタンボルトタイプ	10	1個
16	[樹脂] ウレタン	M16×2	25	60	ウレタンボルトタイプ	10	1個
16	[樹脂] ウレタン	M16×2	25	80	ウレタンボルトタイプ	10	1個
16	[樹脂] ウレタン	M16×2	50	35	ウレタンボルトタイプ	10	1個
16	[樹脂] ウレタン	M16×2	50	60	ウレタンボルトタイプ	10	1個
16	[樹脂] ウレタン	M16×2	50	80	ウレタンボルトタイプ	10	1個
16	[樹脂] ウレタン	M16×2	80	35	ウレタンボルトタイプ	10	1個
16	[樹脂] ウレタン	M16×2	80	60	ウレタンボルトタイプ	10	1個
16	[樹脂] ウレタン	M16×2	80	80	ウレタンボルトタイプ	10	1個

通常単価(税別) (税込単価)	通常出荷日

9,565円 ( 10,522円 )	3日目
7,598円 ( 8,358円 )	3日目
9,727円 ( 10,700円 )	3日目
10,587円 ( 11,646円 )	3日目
10,973円 ( 12,070円 )	3日目
10,973円 ( 12,070円 )	3日目
12,416円 ( 13,658円 )	3日目
12,607円 ( 13,868円 )	3日目
12,704円 ( 13,974円 )	3日目
13,541円 ( 14,895円 )	3日目
13,637円 ( 15,001円 )	3日目
13,637円 ( 15,001円 )	3日目
14,412円 ( 15,853円 )	3日目
14,551円 ( 16,006円 )	3日目
15,162円 ( 16,678円 )	3日目
9,435円 ( 10,379円 )	3日目
7,598円 ( 8,358円 )	3日目
7,651円 ( 8,416円 )	3日目
9,360円 ( 10,296円 )	3日目
9,178円 ( 10,096円 )	3日目
8,218円 ( 9,040円 )	3日目
9,749円 ( 10,724円 )	3日目
9,727円 ( 10,700円 )	3日目
8,492円 ( 9,341円 )	3日目
10,395円 ( 11,435円 )	3日目
10,395円 ( 11,435円 )	3日目
10,395円 ( 11,435円 )	3日目
10,395円 ( 11,435円 )	3日目
10,395円 ( 11,435円 )	3日目
9,041円 ( 9,945円 )	3日目
10,491円 ( 11,540円 )	3日目
10,491円 ( 11,540円 )	3日目
8,971円 ( 9,868円 )	3日目
12,127円 ( 13,340円 )	3日目
12,127円 ( 13,340円 )	3日目
12,127円 ( 13,340円 )	3日目
12,228円 ( 13,451円 )	3日目
12,223円 ( 13,445円 )	3日目
12,223円 ( 13,445円 )	3日目
12,302円 ( 13,532円 )	3日目
12,302円 ( 13,532円 )	3日目
12,302円 ( 13,532円 )	3日目
12,969円 ( 14,266円 )	3日目
12,969円 ( 14,266円 )	3日目
13,228円 ( 14,551円 )	3日目
13,064円 ( 14,370円 )	3日目
13,064円 ( 14,370円 )	3日目
13,064円 ( 14,370円 )	3日目
11,074円 ( 12,181円 )	3日目
13,282円 ( 14,610円 )	3日目
13,547円 ( 14,902円 )	3日目
15,111円 ( 16,622円 )	3日目
15,111円 ( 16,622円 )	3日目
13,966円 ( 15,363円 )	3日目
15,208円 ( 16,729円 )	3日目
15,208円 ( 16,729円 )	3日目
15,208円 ( 16,729円 )	3日目
15,258円 ( 16,784円 )	3日目
15,258円 ( 16,784円 )	3日目
12,759円 ( 14,035円 )	3日目

詳細情報

基本情報

基本情報

［特長］
MBUH-UR
・当て面にウレタンを使用しているため、ワーク表面への損傷を防ぎます。
・ウレタン表面は特殊なバブル形状で空気を逃すため、吸着が生じません。
・3種類の硬度より、使用条件に合ったものをお選びください。
ショアAスケール-35：軽荷重用-黄色（柔らかい）
ショアAスケール-60：中荷重用-青色（中間※）
ショアAスケール-80：重荷重用-赤色（硬い）
（※中荷重用の硬度は自動車のタイヤと同等です。）

BUH-DS
・電着ダイヤモンド面はサンドペーパー＃（粗さ）100と同等の粗さです。
・滑らかな面や滑りやすい面も、最小限のクランプ圧で保持が可能です。
・保持性能に優れ、狭い範囲を確実にクランプすることでワーク表面の傷は最小限となります。
・電着ダイヤモンド面は硬く、非常に優れた耐摩耗性があります。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
