イマオコーポレーション

ウレタングリッパー（ラウンドタイプ）（MSRP-UR）

Name: ウレタングリッパー（ラウンドタイプ）（MSRP-UR）
Brand: イマオコーポレーション
SKU: 223006559271
Rating: 3.5 (2 reviews)

カタログ |

通常単価(税別): 2,249円～5,053円

税込単価: 2,474円～5,558円

通常出荷日：在庫品1日目～3日目一部当日出荷可能

[特長]・当て面にウレタンを使用しているため、ワーク表面への損傷を防ぎます。・ウレタン表面は特殊なバブ...

詳細を確認

3.53.5

材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

よく一緒に見られています

イマオコーポレーション

ダイヤモンドグリッパー（ラウンドタイプ）（SRP-DS）

通常価格(税別)： 2,425円 (税込価格：2,668円)

通常出荷日：在庫品1日目

よく一緒に見られています

イマオコーポレーション

HS・グリッパー（スクエアタイプ）（HS）

通常価格(税別)： 2,498円 (税込価格：2,748円)

通常出荷日：在庫品1日目

未確定：候補が18型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報

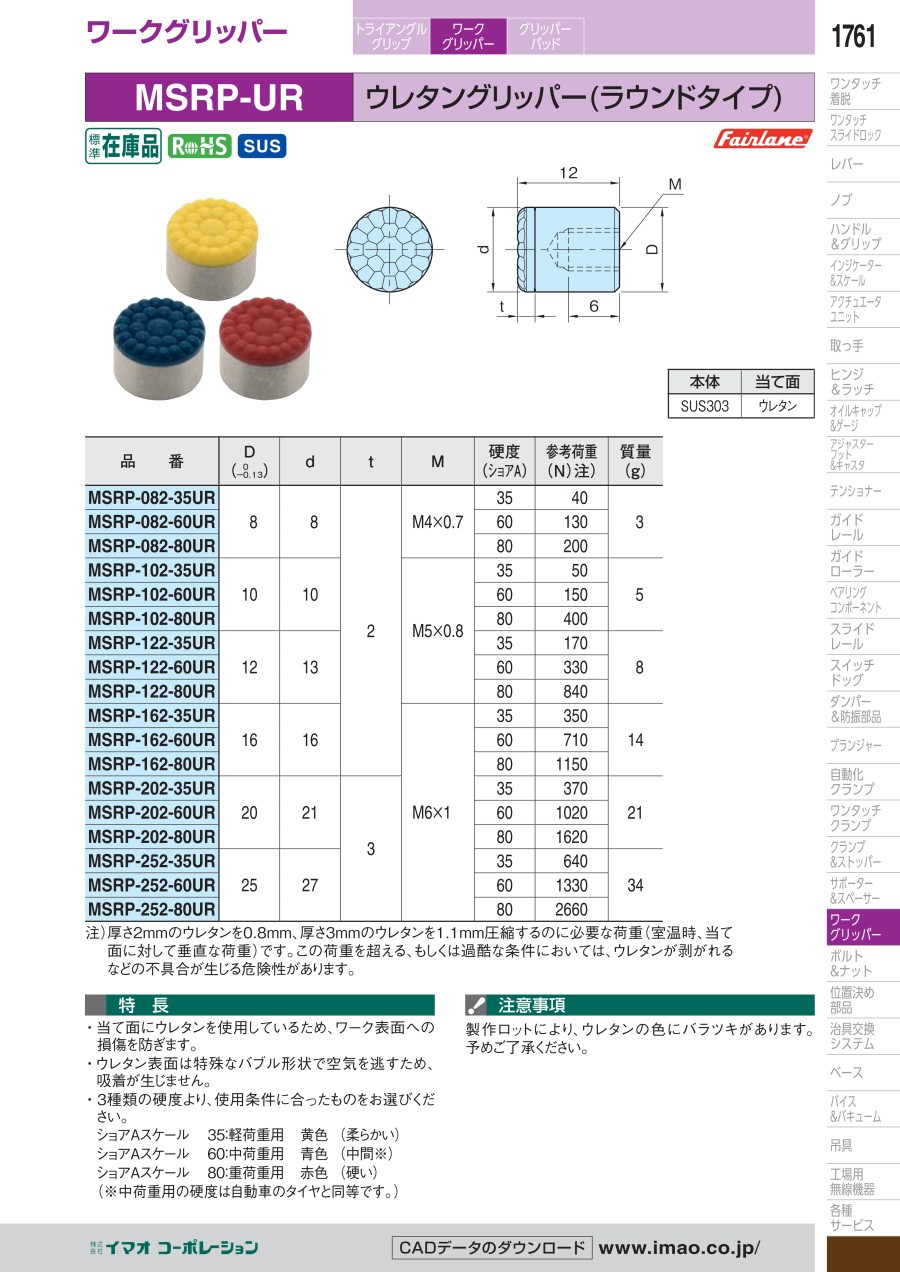

カタログ

商品情報

外形図

製品仕様

本体：SUS303
当て面：ウレタン

規格表

型番	D （-0.13～0）	d	t	M	硬度（ショアA）	参考荷重（N）^注）	質量（g）
MSRP-082-35UR	8	8	2	M4×0.7	35	40	3
MSRP-082-60UR					60	130
MSRP-082-80UR					80	200
MSRP-102-35UR	10	10		M5×0.8	35	50	5
MSRP-102-60UR					60	150
MSRP-102-80UR					80	400
MSRP-122-35UR	12	13			35	170	8
MSRP-122-60UR					60	330
MSRP-122-80UR					80	840
MSRP-162-35UR	16	16		M6×1	35	350	14
MSRP-162-60UR					60	710
MSRP-162-80UR					80	1,150
MSRP-202-35UR	20	21	3		35	370	21
MSRP-202-60UR					60	1,020
MSRP-202-80UR					80	1,620
MSRP-252-35UR	25	27			35	640	34
MSRP-252-60UR					60	1,330
MSRP-252-80UR					80	2,660

注）厚さ2mmのウレタンを0.8mm、厚さ3mmのウレタンを1.1mm圧縮するのに必要な荷重（室温時、当て面に対して垂直な荷重）です。この荷重を超える、もしくは過酷な条件においては、ウレタンが剥がれるなどの不具合が生じる危険性があります。

注意・禁止事項

製作ロットにより、ウレタンの色にバラツキがあります。予めご了承ください。

型番リスト

表示件数

型番

ねじ径M

硬度(ショアA)

本体直径D

(mm)

RoHS?

最小発注数量

M4×0.7	35	8	10	1個
M4×0.7	60	8	10	1個
M4×0.7	80	8	10	1個
M5×0.8	35	10	10	1個
M5×0.8	60	10	10	1個
M5×0.8	80	10	10	1個
M5×0.8	35	12	10	1個
M5×0.8	60	12	10	1個
M5×0.8	80	12	10	1個
M6×1	35	16	10	1個
M6×1	60	16	10	1個
M6×1	80	16	10	1個
M6×1	35	20	10	1個
M6×1	60	20	10	1個
M6×1	80	20	10	1個
M6×1	35	25	10	1個
M6×1	60	25	10	1個
M6×1	80	25	10	1個

通常単価(税別) (税込単価)	通常出荷日

2,651円 ( 2,916円 )	3日目
2,249円 ( 2,474円 )	3日目
2,846円 ( 3,131円 )	3日目
2,651円 ( 2,916円 )	3日目
2,601円 ( 2,861円 )	3日目
2,666円 ( 2,933円 )	在庫品1日目当日出荷可能
3,315円 ( 3,647円 )	3日目
3,223円 ( 3,545円 )	3日目
2,769円 ( 3,046円 )	3日目
3,825円 ( 4,208円 )	3日目
3,900円 ( 4,290円 )	3日目
3,900円 ( 4,290円 )	3日目
4,196円 ( 4,616円 )	3日目
4,303円 ( 4,733円 )	3日目
4,196円 ( 4,616円 )	3日目
4,955円 ( 5,451円 )	3日目
5,053円 ( 5,558円 )	3日目
4,955円 ( 5,451円 )	3日目

詳細情報

基本情報

基本情報

[特長]
・当て面にウレタンを使用しているため、ワーク表面への損傷を防ぎます。
・ウレタン表面は特殊なバブル形状で空気を逃すため、吸着が生じません。
・3種類の硬度より、使用条件に合ったものをお選びください。
ショアAスケール-35：軽荷重用-黄色（柔らかい）
ショアAスケール-60：中荷重用-青色（中間※）
ショアAスケール-80：重荷重用-赤色（硬い）（※中荷重用の硬度は自動車のタイヤと同等です。）

ご注意

材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
コロコンローラ　ローラ幅25・50ｍｍタイプ
コロコンローラはローラーコンベアに比べて軽量、省スペースでの設置が可能です。
ミスミ
玉軸受ユニット鋳物製ピロータイプ（テーパ穴タイプ）
テーパ穴で軸を受ける事ができ、衝撃荷重がある環境に最適！
ミスミ
玉軸受ユニット鋳物製ピロータイプ（耐熱用）
温度変化のある環境で搬送ローラー部の軸受けができます！

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
