	スリーエッチパイプジブクレーン（壁・柱取り付け式）
	スーパーツールジブクレーン床固定・アーム関節型（自在関節式）
	トーヨーコーケンマイティアーム 140A/マイティアーム 250L/スライドアーム 280L
	スーパーツールジブクレーン柱取付・コラム型（自在関節式）

カタログ

スーパーツール

ジブクレーン柱取付・溶接型（自在関節式）

通常単価(税別): 232,544円～568,887円

税込単価: 255,798円～625,776円

通常出荷日：7日目～9日目

【特長】・天井の低いところでも、上部よりの引っ張り部がないため、空間を有効に活用。・アームの組立、分解...

お得なエコノミーシリーズで消耗品もコストダウン！

通常出荷日：在庫品1日目

商品タイプ
柱取付式
内容量
1台

ご注意

施工・組立等はお客様にてお願い致します。
部品毎に分けてのパレット積み車渡しとなる為、お客様にて荷卸し願います。
〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。

未確定 11 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

自在関節式のジブクレーン

材質:構造用鋼
仕上げ:焼付塗装
製品スペック:容量160・250・490kg
製品スペック:アーム長2・3・4m

天井の低いところでも、上部よりの引っ張り部がないため、空間の有効活用が可能

建屋柱に取り付け、天井クレーン下での補助作業に最適。

工場・倉庫の入口付近に取付け、トラックよりの荷の積み降ろしに最適。

電動チェーンブロック付、荷重センサー付も用意

電動チェーンブロック寸法図

電動チェーンブロック付

コンパクトなボディでハイパワー
スーパーツールクレーン仕様に最適の、電動チェーンブロック。
過負荷防止と過巻防止を一体化した安全装置付。
独自のブレーキ機構は過酷な使用にも長期間制動力を発揮。
単相100V 電源で、2速の使い分け可能。-

外形図と能力・寸法表

固定プレート寸法図

品　番	W	Y₁	厚さ
JBC 1520H	100	400	14
JBC 1530H
JBC 1540H
JBC 2520H	125	470	16
JBC 2530H
JBC 2540H
JBC 4820H	140	565	20
JBC 4830H
JBC 4840H

固定プレート寸法表

ホイスト取付部フック寸法図

	φA	T	h
160kg	60	10	15
250kg	60	14	15
490kg	82	16	19

ホイスト取付部フック寸法表

ジブクレーン能力・寸法表

単位:mm

品　番	つり上げ荷重（kg）	アーム長S	質量（kg）
JBC 1520H	160	2,034	72
JBC 1530H		3,034	102
JBC 1540H		4,034	120
JBC 2520H	250	2,024	109
JBC 2530H		3,024	152
JBC 2540H		4,024	175
JBC 4820H	490	2,022	180
JBC 4830H		3,022	245
JBC 4840H		4,022	280

開発秘話

既存では存在したアーム部がH鋼一本タイプより使用し易く、収納がし易いタイプを当社が開発。

商品TOP

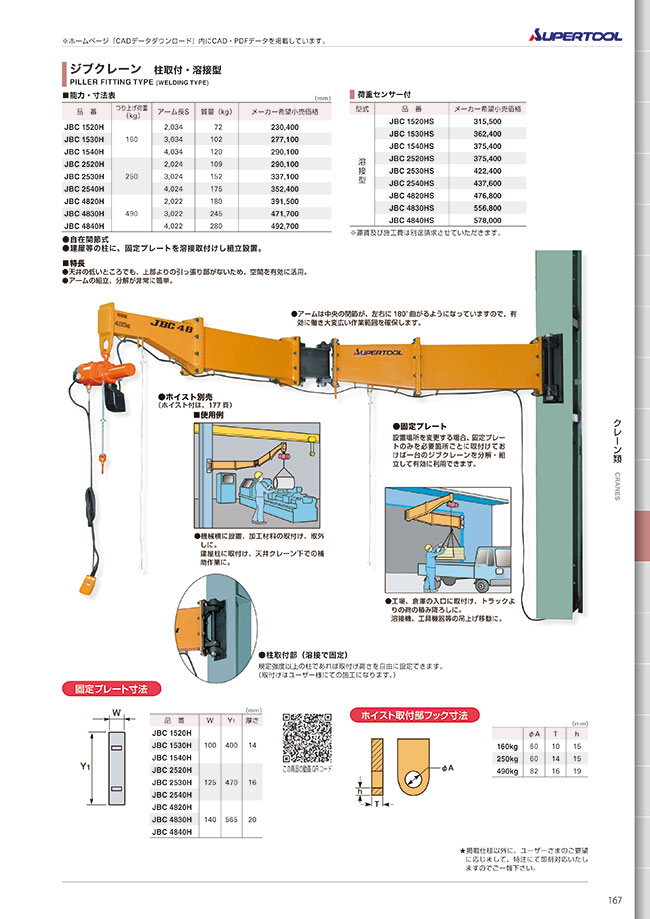

カタログ (見開き版)

絞り込み条件：4 項目の仕様が未選択です

定格荷重(t)
- 0.16
- 0.25
- 0.49
アーム長さ(m)
- 2.022
- 2.024
- 2.034
- 3.022
- 3.024
- 4.022
- 4.024
- 4.034
- 3.034
詳細タイプ
- 荷重センサーなし
- 荷重センサー付
- 電動チェーンブロック付・荷重センサーなし
トラスココード
- 837-8545
- 837-8540
- 837-8531
- 837-8535
内容量
- 1台
タイプ
- JBC1520H
- JBC1520HS
- JBC1530H
- JBC1530HS
- JBC1540H
- JBC1540HS
- JBC2520H
- JBC2520HS
- JBC2530H
- JBC2530HS
- JBC2540H
- JBC2540HS
- JBC4820H
- JBC4820HS
- JBC4830H
- JBC4830HS
- JBC4840H
- JBC4840HS
- JBCW1530H
- JBCW2540H
出荷日
すべて
7日以内
9日以内

型番リスト

表示件数

型番

注文停止中

定格荷重

(t)

アーム長さ

(m)

詳細タイプ

トラスココード

質量

(kg)

チェーンブロック質量

(kg)

(mm)

φA

(mm)

厚さ

(mm)

仕様

内容量

最小発注数量

0.16	2.034	荷重センサーなし	837-8531	72	-	10	100	60	15	400	14	-	1台	1個
0.16	4.034	荷重センサーなし	-	120	-	10	100	60	15	400	14	-	1台	1個
0.25	2.024	荷重センサーなし	-	109	-	14	125	60	15	470	16	-	1台	1個
0.25	2.024	荷重センサー付	-	109	-	14	125	60	15	470	16	-	1台	1個
0.25	3.024	荷重センサーなし	837-8540	152	-	14	125	60	15	470	16	-	1台	1個
0.25	3.024	荷重センサー付	-	152	-	14	125	60	15	470	16	-	1台	1個
0.25	4.024	荷重センサーなし	-	175	-	14	125	60	15	470	16	-	1台	1個
0.25	4.024	荷重センサー付	-	175	-	14	125	60	15	470	16	-	1台	1個
0.49	2.022	荷重センサーなし	-	180	-	16	140	82	19	565	20	-	1台	1個
0.49	3.022	荷重センサーなし	837-8545	245	-	16	140	82	19	565	20	-	1台	1個
0.49	4.022	荷重センサーなし	-	280	-	16	140	82	19	565	20	-	1台	1個

通常単価(税別) (税込単価)	通常出荷日

232,544円 ( 255,798円 )	9日目
292,427円 ( 321,670円 )	7日目
292,427円 ( 321,670円 )	7日目
506,856円 ( 557,542円 )	9日目
339,690円 ( 373,659円 )	9日目
553,715円 ( 609,087円 )	9日目
354,997円 ( 390,497円 )	9日目
568,887円 ( 625,776円 )	9日目
404,676円 ( 445,144円 )	9日目
487,252円 ( 535,977円 )	9日目
509,138円 ( 560,052円 )	9日目

詳細情報

基本情報

【特長】
・天井の低いところでも、上部よりの引っ張り部がないため、空間を有効に活用。
・アームの組立、分解が非常に簡単。
・アームは中央の関節が、左右に 180°曲がるようになっていますので、有効に働き大変広い作業範囲を確保。
・荷重センサー付、電動チェーンブロック付も用意。
・規定強度以上の柱であれば取付け高さを自由に設定できる。
【用途】
・機械横に設置、加工材料の取付け、取外しに最適。
・建屋柱に取付け、天井クレーン下での補助作業に最適。
・工場・倉庫の入口付近に取付け、トラックよりの荷の積み降ろしに最適。
・溶接機、工具機器等の吊上げ移動に最適。

ご注意

施工・組立等はお客様にてお願い致します。
部品毎に分けてのパレット積み車渡しとなる為、お客様にて荷卸し願います。
〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。

商品担当おすすめ

スーパーツール
ジブクレーン柱取付・シンプル型（自在関節式）
スリーエッチ
パイプジブクレーン（壁・柱取り付け式）
トーヨーコーケン
マイティアーム 140A/マイティアーム 250L/スライドアーム 280L

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ジブクレーン柱取付・溶接型（自在関節式）のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qアームはたわみが発生しますか？

吊上げ荷重によりたわみは発生します。
