スーパーツール

ジブクレーン柱取付・ボルト・ナット型（自在関節式）

通常単価(税別): 234,560円～553,928円

税込単価: 258,016円～609,321円

通常出荷日：7日目～9日目

【特長】・天井の低いところでも、上部よりの引っ張り部がないため、空間を有効に活用。・アームの組立、分解...

お得なエコノミーシリーズで消耗品もコストダウン！

通常出荷日：在庫品1日目

商品タイプ
柱取付式
内容量
1台

ご注意

施工・組立等はお客様にてお願い致します。
部品毎に分けてのパレット積み車渡しとなる為、お客様にて荷卸し願います。
〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。

未確定 12 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

自在関節式のジブクレーン

ジブクレーン

材質:構造用鋼
仕上げ:焼付塗装
容量:160・250・490kg
アーム長:2・3・4m

天井の低いところでも、上部よりの引っ張り部がないため、空間の有効活用が可能

建屋柱に取り付け、天井クレーン下での補助作業などに最適。

工場・倉庫の入口付近に取付け、トラックよりの荷の積み降ろしに最適。

電動チェーンブロック付、荷重センサー付も用意

電動チェーンブロック寸法図

電動チェーンブロック付

コンパクトなボディでハイパワー。
スーパーツールクレーン仕様に最適の、電動チェーンブロック。
過負荷防止と過巻防止を一体化した安全装置付。
独自のブレーキ機構は過酷な使用にも長期間制動力を発揮。
単相100V 電源で、2速の使い分け可能。

外形図と能力・寸法表

固定プレート寸法図

品　番	W	Y₁	P₁	P₂	P₃	φd	厚さ
JBC 1520HF	210	480	150	150	180	14	9
JBC 1530HF
JBC 1540HF
JBC 2520HF	230	550	180	170	200	14	12
JBC 2530HF
JBC 2540HF
JBC 4820HF	280	665	225	200	240	18	16
JBC 4830HF
JBC 4840HF

ホイスト取付部フック寸法図

	φA	T	h
160kg	60	10	15
250kg	60	14	15
490kg	82	16	19

ジブクレーン能力・寸法表

単位:mm

品　番	つり上げ荷重（kg）	アーム長 S	質量（kg）
JBC 1520HF	160	2,043	81
JBC 1530HF		3,043	111
JBC 1540HF		4,043	129
JBC 2520HF	250	2,036	122
JBC 2530HF		3,036	165
JBC 2540HF		4,036	188
JBC 4820HF	490	2,038	205
JBC 4830HF		3,038	270
JBC 4840HF		4,038	305

開発秘話

既存では存在したアーム部がH鋼一本タイプより使用し易く、収納がし易いタイプを当社が開発。

商品TOP

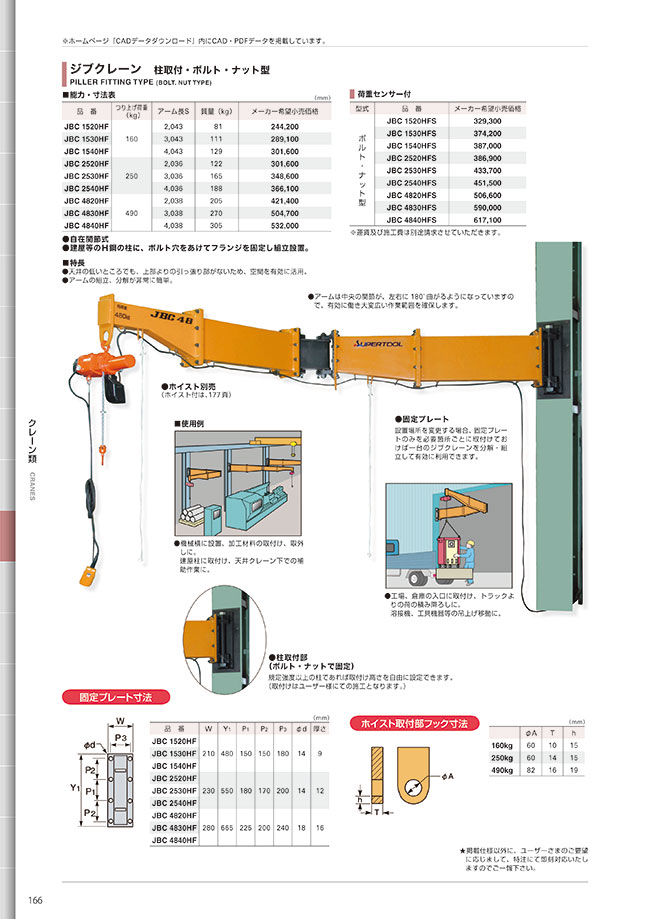

カタログ (見開き版)

絞り込み条件：4 項目の仕様が未選択です

定格荷重(t)
- 0.16
- 0.25
- 0.49
アーム長さ(m)
- 2.036
- 2.038
- 2.043
- 3.036
- 3.038
- 3.043
- 4.036
- 4.038
- 4.043
詳細タイプ
- 電動チェーンブロックなし・荷重センサーなし
- 電動チェーンブロックなし・荷重センサー付
- 電動チェーンブロック付・荷重センサーなし
トラスココード
- 837-8546
- 837-8542
- 837-8536
- 837-8533
揚程(m)
- 5
内容量
- 1台
タイプ
- JBC1520HF
- JBC1520HFS
- JBC1530HF
- JBC1530HFS
- JBC1540HF
- JBC1540HFS
- JBC2520HF
- JBC2520HFS
- JBC2530HF
- JBC2530HFS
- JBC2540HF
- JBC2540HFS
- JBC4820HF
- JBC4820HFS
- JBC4830HF
- JBC4830HFS
- JBC4840HF
- JBC4840HFS
- JBCW1520HF
- JBCW4820HF
出荷日
すべて
7日以内
9日以内

型番リスト

表示件数

型番

注文停止中

注文停止中

定格荷重

(t)

アーム長さ

(m)

詳細タイプ

トラスココード

揚程(m)

質量

(kg)

チェーンブロック質量

(kg)

(mm)

φA

(mm)

φd

(mm)

厚さ

(mm)

仕様

内容量

最小発注数量

0.16	2.043	電動チェーンブロックなし・荷重センサーなし	837-8533	-	81	-	10	210	60	14	15	150	150	180	480	9	-	1台	1個
0.16	3.043	電動チェーンブロックなし・荷重センサーなし	837-8536	-	111	-	10	210	60	14	15	150	150	180	480	9	-	1台	1個
0.16	4.043	電動チェーンブロックなし・荷重センサーなし	-	-	129	-	10	210	60	14	15	150	150	180	480	9	-	1台	1個
0.25	2.036	電動チェーンブロックなし・荷重センサーなし	-	-	122	-	14	230	60	14	15	180	170	200	550	12	-	1台	1個
0.25	2.036	電動チェーンブロックなし・荷重センサー付	-	-	122	-	14	230	60	14	15	180	170	200	550	12	-	1台	1個
0.25	3.036	電動チェーンブロックなし・荷重センサーなし	837-8542	-	165	-	14	230	60	14	15	180	170	200	550	12	-	1台	1個
0.25	3.036	電動チェーンブロックなし・荷重センサー付	-	-	165	-	14	230	60	14	15	180	170	200	550	12	-	1台	1個
0.25	4.036	電動チェーンブロックなし・荷重センサーなし	-	-	188	-	14	230	60	14	15	180	170	200	550	12	-	1台	1個
0.25	4.036	電動チェーンブロックなし・荷重センサー付	-	-	188	-	14	230	60	14	15	180	170	200	550	12	-	1台	1個
0.49	2.038	電動チェーンブロックなし・荷重センサーなし	-	-	205	-	16	280	82	18	19	225	200	240	665	16	-	1台	1個
0.49	3.038	電動チェーンブロックなし・荷重センサーなし	837-8546	-	270	-	16	280	82	18	19	225	200	240	665	16	-	1台	1個
0.49	4.038	電動チェーンブロックなし・荷重センサーなし	-	-	305	-	16	280	82	18	19	225	200	240	665	16	-	1台	1個

通常単価(税別) (税込単価)	通常出荷日

234,560円 ( 258,016円 )	9日目
284,608円 ( 313,069円 )	7日目
300,467円 ( 330,514円 )	7日目
300,467円 ( 330,514円 )	7日目
488,906円 ( 537,797円 )	9日目
342,895円 ( 377,185円 )	9日目
524,479円 ( 576,927円 )	9日目
364,824円 ( 401,306円 )	9日目
553,928円 ( 609,321円 )	9日目
431,180円 ( 474,298円 )	9日目
482,423円 ( 530,665円 )	9日目
535,476円 ( 589,024円 )	9日目

詳細情報

基本情報

【特長】
・天井の低いところでも、上部よりの引っ張り部がないため、空間を有効に活用。
・アームの組立、分解が非常に簡単。
・アームは中央の関節が、左右に180°曲がるようになっていますので、有効に働き大変広い作業範囲を確保する。
・荷重センサー付き、電動チェーンブロック付も用意。
・設置場所を変更する場合、固定プレートのみを必要箇所ごとに取付けておけば一台のジブクレーンを分解・組立して有効に利用できる。
・規定強度以上の柱であれば取付け高さを自由に設定できる。
【用途】
・機械横に設置、加工材料の取付け、取外しに最適。
・建屋柱に取付け、天井クレーン下での補助作業に最適。
・工場・倉庫の入口付近に取付け、トラックよりの荷の積み降ろしに最適。
・溶接機、工具機器等の吊上げ移動に。

ご注意

施工・組立等はお客様にてお願い致します。
部品毎に分けてのパレット積み車渡しとなる為、お客様にて荷卸し願います。
〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ジブクレーン柱取付・ボルト・ナット型（自在関節式）のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qアームはたわみが発生しますか？

吊上げ荷重によりたわみは発生します。
