横吊クランプ（ロックハンドル式）

通常単価(税別): 22,313円～156,951円

税込単価: 24,544円～172,646円

通常出荷日：1日目～9日目

構造用形鋼（Ｈ形、Ｉ形、Ｔ形、Ｌ形鋼等）や平鋼板の横（水平）吊クランプです。【特長】・スプリング式締め...

商品タイプ
横吊りクランプ
内容量
1台

ご注意

安全上必ず2点吊り以上を厳守してください。
〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。

未確定 9 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

製品特長・仕様

製品の基本仕様・特長

型番	容量（ton）	クランプ範囲	質量（kg）
HLC0.5H	0.5	0～25	3
HLC1H	1	0～30	5.5
HLC1WH	1	0～40	5.9
HLC2H	2	0～35	9.5
HLC3H	3	0～40	13.5
HLC3WH	3	25～60	19
HLC5H	5	0～45	23
HLC5WH	5	25～65	29
HLC7H	7	10～70	50
HLC7WH	7	30～90	52
HLC10H	10	20～80	70
HLC10WH	10	40～100	72

規格表

外形図

使用方法・使用事例

使用事例

*安全上必ず2点吊り以上を厳守して下さい。

商品TOP

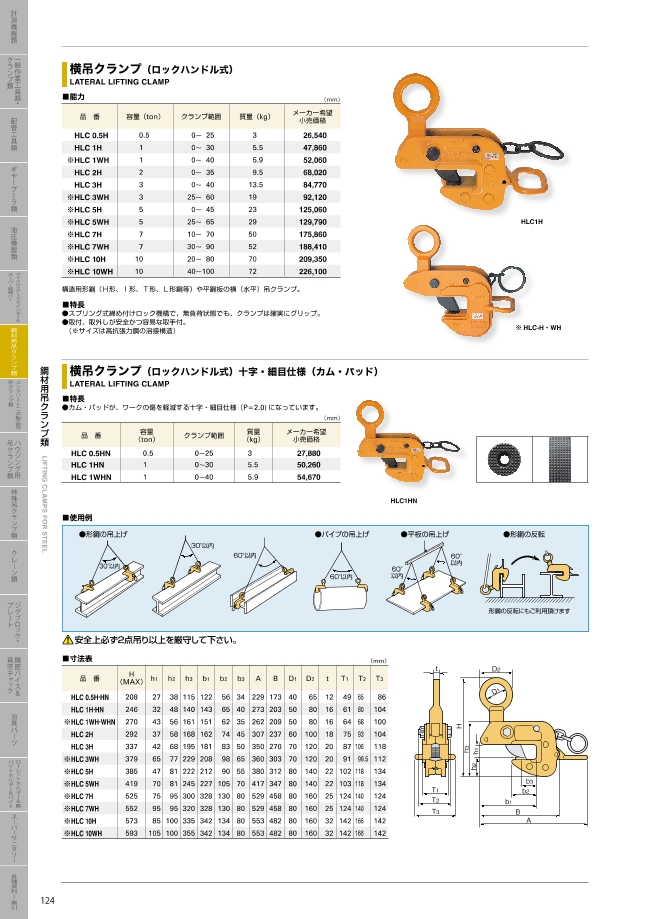

カタログ (見開き版)

絞り込み条件：13 項目の仕様が未選択です

基本使用荷重(t)
- 0.5
- 1
- 3
- 5
- 7
- 2
- 10
クランプ幅　最小(mm)
- 0
- 10
- 25
- 30
- 20
- 40
クランプ幅　最大(mm)
- 25
- 30
- 40
- 45
- 60
- 65
- 70
- 90
- 35
- 80
- 100
h1(mm)
- 27
- 32
- 42
- 43
- 47
- 65
- 70
- 75
- 95
- 37
- 85
- 105
JANコード
- 4967521014717
- 4967521014731
- 4967521014793
- 4967521167192
- 4967521014762
トラスココード
- 104-1797
- 104-1771
- 104-1762
- 104-1754
- 851-6178
- 851-6177
- 851-6176
- 851-6174
- 104-1789
- 851-6173
- 851-6172
クランプ範囲(mm)
- 0～25
- 0～30
- 0～35
- 0～40
- 0～45
- 10～70
- 20～80
- 25～60
- 25～65
- 30～90
- 40～100
寸法(mm)D
- 65
- 80
- 120
寸法(mm)H2
- 38
- 48
- 56
- 68
質量(g)
- 3300.0
- 5800.0
- 6000.0
- 14600.0
- 19000.0
- 23000.0
- 29000.0
- 50000.0
- 52000.0
- 9700.0
- 70000.0
- 72000.0
材質1
- 特殊鋼
寸法(mm)D2
- 65
- 80
- 100
- 120
- 140
- 160
寸法(mm)L
- 229
- 262
- 273
- 350
内容量
- 1台
タイプ
- HLC0.5H
- HLC10H
- HLC10WH
- HLC1H
- HLC1WH
- HLC2H
- HLC3H
- HLC3WH
- HLC5H
- HLC5WH
- HLC7H
- HLC7WH
出荷日
すべて
1日以内
8日以内
9日以内

型番リスト

表示件数

型番

基本使用荷重

(t)

クランプ幅　最小

(mm)

クランプ幅　最大

(mm)

JANコード

トラスココード

クランプ範囲(mm)

寸法(mm)D

寸法(mm)H2

質量(g)

材質1

寸法(mm)D2

寸法(mm)L

仕様

(mm)

H(MAX)

(mm)

内容量

RoHS?

最小発注数量

0.5	0	25	27	4967521014717	104-1754	0～25	65	38	3300.0	特殊鋼	65	229	-	173	122	56	34	40	49	65	86	12	229	208	38	115	1台	10	1個
1	0	30	32	4967521014731	104-1762	0～30	80	48	5800.0	特殊鋼	80	273	-	203	143	65	40	50	61	80	104	16	273	246	48	140	1台	10	1個
1	0	40	43	4967521167192	104-1771	0～40	80	56	6000.0	特殊鋼	80	262	高抗張力鋼の溶接構造	209	151	62	35	50	64	68	100	16	262	270	56	161	1台	10	1個
3	0	40	42	4967521014793	104-1797	0～40	120	68	14600.0	特殊鋼	120	350	-	270	181	83	50	70	87	106	118	20	350	337	68	195	1台	10	1個
3	25	60	65	-	-	25～60	-	-	19000.0	-	120	-	高抗張力鋼の溶接構造	303	208	98	65	70	91	99.5	112	20	360	379	77	229	1台	-	1個
5	0	45	47	-	851-6174	0～45	-	-	23000.0	-	140	-	高抗張力鋼の溶接構造	312	212	90	55	80	102	118	134	22	380	385	81	222	1台	-	1個
5	25	65	70	-	851-6176	25～65	-	-	29000.0	-	140	-	高抗張力鋼の溶接構造	347	227	105	70	80	103	118	134	22	417	419	81	245	1台	-	1個
7	10	70	75	-	851-6177	10～70	-	-	50000.0	-	160	-	高抗張力鋼の溶接構造	458	328	130	80	80	124	140	124	25	529	525	95	300	1台	-	1個
7	30	90	95	-	851-6178	30～90	-	-	52000.0	-	160	-	高抗張力鋼の溶接構造	458	328	130	80	80	124	140	124	25	529	552	95	320	1台	-	1個

通常単価(税別) (税込単価)	通常出荷日

22,313円 ( 24,544円 )	1日目
39,202円 ( 43,122円 )	1日目
43,169円 ( 47,486円 )	1日目
68,010円 ( 74,811円 )	1日目
74,871円 ( 82,358円 )	1日目
97,712円 ( 107,483円 )	8日目
111,652円 ( 122,817円 )	9日目
150,622円 ( 165,684円 )	8日目
156,951円 ( 172,646円 )	8日目

詳細情報

基本情報

構造用形鋼（Ｈ形、Ｉ形、Ｔ形、Ｌ形鋼等）や平鋼板の横（水平）吊クランプです。
【特長】
・スプリング式締め付けロック機構で、無負荷状態でも、クランプは確実にグリップ。
・取付、取外しが安全かつ容易な取手付。

ご注意

安全上必ず2点吊り以上を厳守してください。
〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。

商品担当おすすめ

トラスコ中山
ねじシャックル（スチール製）
ミスミ
パーツクリーナー MPCL840
商品担当イチ押し、現場のプロが認める強洗浄力・速乾力！大容量840ml（溶剤容量588ml）、価格に自信あり！
スーパーツール
水平横吊クランプ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
