新潟精機（SK）

ネジピンゲージ RA

Name: ネジピンゲージ RA
Brand: 新潟精機（SK）
SKU: 223006520673
Rating: 4.6 (3 reviews)

通常単価(税別): 3,904円～17,890円

税込単価: 4,294円～19,679円

通常出荷日：在庫品1日目～6日目一部当日出荷可能

従来のネジピンゲージで測定できないときに大変便利なねじゲージ。【特長】・ねじ部分が途中から1/15テー...

詳細を確認

4.64.6

お得なエコノミーシリーズで消耗品もコストダウン！

ミスミ

【エコノミーシリーズ】耐切創手袋レベル5 手のひらコーティング

通常価格(税別)： 525円 (税込価格：578円)

通常出荷日：在庫品1日目

商品タイプ
ねじピンゲージ
ねじの種類
メートルねじ
校正証明書
なし
材質
ステンレス鋼(SUS303)
特長
・ねじ部分が途中から1/15テーパーねじになっており、テーパーねじでワークに固定できます。・「ねじ穴の面取りができない」「ねじ穴がワーク面に対し、斜めにあいている」など、従来のネジピンゲージが使用できないシーンの測定に威力を発揮します。・バーリング加工にも最適です。

未確定 38 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

製品特長・仕様

製品の基本仕様・特長

ねじ穴の面取り加工が不可能な場合に便利なネジピンゲージ

ネジピンゲージ RA

面取りができないワークでも、テーパーネジ部でガッチリ固定。

商品コード	型番	呼び寸法	a(mm)	b(mm)	c(mm)	d(mm)	e(mm)
250011	RA125-1	M1×P0.25	2	8.0	4.5	1.50	1.00
250012	RA125-2	M1×P0.25		13.5	10.0
250013	RA125-3	M1×P0.25		23.5	20.0
250014	RA204-1	M2×P0.4	3	10.0	4.5	2.50	2.00
250015	RA204-2	M2×P0.4		25.5	20.0
250016	RA204-3	M2×P0.4		35.5	30.0
250017	RA305-1	M3×P0.5	4	12.0	5.0	3.50	2.50
250018	RA305-2	M3×P0.5		27.0	20.0
250019	RA305-3	M3×P0.5		37.0	30.0
250020	RA407-1	M4×P0.7	5	14.0	6.0		3.50
250021	RA407-2	M4×P0.7		28.0	20.0
250022	RA407-3	M4×P0.7		38.0	30.0
250023	RA508-1	M5×P0.8	6	16.0	7.0	4.00	4.00
250024	RA508-2	M5×P0.9		29.0	20.0
250025	RA508-3	M5×P0.8		39.0	30.0
250026	RA610-1	M6×P1.0	7	18.0	8.0		5.00
250027	RA610-2	M6×P1.0		30.0	20.0
250028	RA610-3	M6×P1.0		40.0	30.0
250029	RA8125-1	M8×P1.25	9	19.0	8.5	4.50
250030	RA8125-2	M8×P1.25		30.5	20.0
250031	RA8125-3	M8×P1.25		40.5	30.0
250032	RA1015-1	M10×P1.5	11	21.0	8.5	5.50	6.00
250033	RA1015-2	M10×P1.5		32.5	20.0
250034	RA1015-3	M10×P1.5		42.5	30.0
250035	RA1215-1	M12×P1.5	13	23.0	8.5	6.50	7.00
250036	RA1215-2	M12×P1.5		34.5	20.0
250037	RA1215-3	M12×P1.5		44.5	30.0
250038	RA12175-1	M12×P1.75		23.0	8.5
250039	RA12175-2	M12×P1.75		34.5	20.0
250040	RA12175-3	M12×P1.75		44.5	30.0
250041	RA1415-1	M14×P1.5	15	23.5	8.5		7.50
250042	RA1415-2	M14×P1.5		35.0	20.0
250043	RA1415-3	M14×P1.5		45.0	30.0
250044	RA1615-1	M16×P1.5	17	23.5	8.5
250045	RA1615-2	M16×P1.5		35.0	20.0
250046	RA1615-3	M16×P1.5		45.0	30.0
250047	RA1815-1	M18×P1.5	19	24.5	8.5	7.00	8.00
250048	RA1815-2	M18×P1.5		36.0	20.0
250049	RA1815-3	M18×P1.5		46.0	30.0

外形図

精度	測定部とねじ部の振れ：品番RA○○-1…0.01mm以下測定部とねじ部の振れ：品番RA○○-2…0.015mm以下測定部とねじ部の振れ：品番RA○○-3…0.02mm以下測定部（a寸法）精度：±0.005mm以下
材質	ステンレス鋼（SUS303）

使用方法・使用事例

使用例

※画像をクリックすると動画をご覧いただけます。

よくあるご質問（FAQ）

Q：ねじの等級は何ですか。
A：JIS 2級相当です。

商品TOP

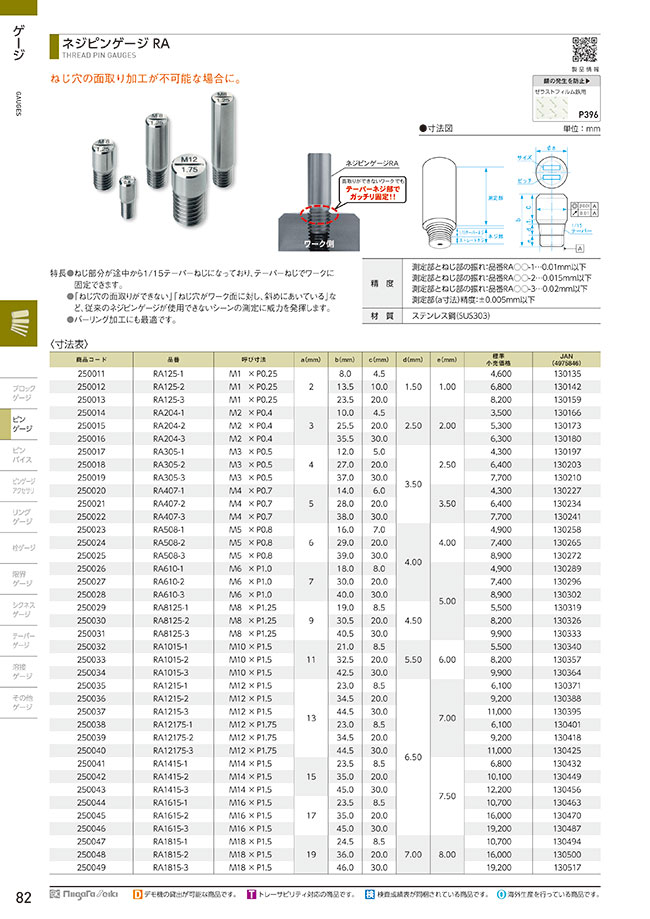

カタログ (見開き版)

絞り込み条件：7 項目の仕様が未選択です

呼び
- 1
- 2
- 3
- 4
- 5
- 6
- 8
- 10
- 12
- 14
- 16
- 18
ピッチＰ
- 0.25
- 0.4
- 0.5
- 0.7
- 0.8
- 1
- 1.25
- 1.5
- 1.75
a(mm)
- 2
- 3
- 4
- 5
- 6
- 7
- 9
- 11
- 13
- 15
- 17
- 19
b(mm)
- 10
- 12.0
- 13.5
- 14
- 16.0
- 18
- 19
- 21.0
- 23.0
- 23.5
- 24.5
- 25.5
- 27.0
- 28.0
- 29.0
- 30.0
- 30.5
- 32.5
- 34.5
- 35.0
- 35.5
- 36.0
- 37.0
- 38.0
- 39.0
- 40.0
- 40.5
- 42.5
- 44.5
- 45.0
- 46.0
- 8.0
c(mm)
- 4.5
- 5.0
- 6
- 7.0
- 8
- 8.5
- 10
- 20.0
- 30.0
d(mm)
- 1.50
- 2.50
- 3.50
- 4
- 4.50
- 5.5
- 6.5
- 7.00
e(mm)
- 1
- 2.00
- 2.50
- 3.50
- 4.00
- 5.00
- 6.00
- 7.00
- 7.50
- 8.00
タイプ
- RA
出荷日
すべて
当日出荷可能
1日以内
2日以内
5日以内
6日以内

型番リスト

表示件数

型番

呼び

ピッチＰ

(mm)

精度

最小発注数量

10	1.5	11	21.0	8.5	5.5	6.00	測定部とねじ部の振れ：0.01mm以下	1個
10	1.5	11	32.5	20.0	5.5	6.00	測定部とねじ部の振れ：0.015mm以下	1個
10	1.5	11	42.5	30.0	5.5	6.00	測定部とねじ部の振れ：0.02mm以下	1個
12	1.5	13	23.0	8.5	6.5	7.00	測定部とねじ部の振れ：0.01mm以下	1個
12	1.5	13	34.5	20.0	6.5	7.00	測定部とねじ部の振れ：0.015mm以下	1個
12	1.5	13	44.5	30.0	6.5	7.00	測定部とねじ部の振れ：0.02mm以下	1個
12	1.75	13	23.0	8.5	6.5	7.00	測定部とねじ部の振れ：0.01mm以下	1個
12	1.75	13	34.5	20.0	6.5	7.00	測定部とねじ部の振れ：0.015mm以下	1個
12	1.75	13	44.5	30.0	6.5	7.00	測定部とねじ部の振れ：0.02mm以下	1個
1	0.25	2	13.5	10	1.50	1	測定部とねじ部の振れ：0.015mm以下	1個
1	0.25	2	23.5	20.0	1.50	1	測定部とねじ部の振れ：0.02mm以下	1個
14	1.5	15	23.5	8.5	6.5	7.50	測定部とねじ部の振れ：0.01mm以下	1個
14	1.5	15	35.0	20.0	6.5	7.50	測定部とねじ部の振れ：0.015mm以下	1個
14	1.5	15	45.0	30.0	6.5	7.50	測定部とねじ部の振れ：0.02mm以下	1個
16	1.5	17	23.5	8.5	6.5	7.50	測定部とねじ部の振れ：0.01mm以下	1個
16	1.5	17	35.0	20.0	6.5	7.50	測定部とねじ部の振れ：0.015mm以下	1個
16	1.5	17	45.0	30.0	6.5	7.50	測定部とねじ部の振れ：0.02mm以下	1個
18	1.5	19	24.5	8.5	7.00	8.00	測定部とねじ部の振れ：0.01mm以下	1個
18	1.5	19	36.0	20.0	7.00	8.00	測定部とねじ部の振れ：0.015mm以下	1個
18	1.5	19	46.0	30.0	7.00	8.00	測定部とねじ部の振れ：0.02mm以下	1個
2	0.4	3	10	4.5	2.50	2.00	測定部とねじ部の振れ：0.01mm以下	1個
2	0.4	3	25.5	20.0	2.50	2.00	測定部とねじ部の振れ：0.015mm以下	1個
2	0.4	3	35.5	30.0	2.50	2.00	測定部とねじ部の振れ：0.02mm以下	1個
3	0.5	4	12.0	5.0	3.50	2.50	測定部とねじ部の振れ：0.01mm以下	1個
3	0.5	4	27.0	20.0	3.50	2.50	測定部とねじ部の振れ：0.015mm以下	1個
3	0.5	4	37.0	30.0	3.50	2.50	測定部とねじ部の振れ：0.02mm以下	1個
4	0.7	5	14	6	3.50	3.50	測定部とねじ部の振れ：0.01mm以下	1個
4	0.7	5	28.0	20.0	3.50	3.50	測定部とねじ部の振れ：0.015mm以下	1個
4	0.7	5	38.0	30.0	3.50	3.50	測定部とねじ部の振れ：0.02mm以下	1個
5	0.8	6	16.0	7.0	4	4.00	測定部とねじ部の振れ：0.01mm以下	1個
5	0.8	6	29.0	20.0	4	4.00	測定部とねじ部の振れ：0.015mm以下	1個
5	0.8	6	39.0	30.0	4	4.00	測定部とねじ部の振れ：0.02mm以下	1個
6	1	7	18	8	4	5.00	測定部とねじ部の振れ：0.01mm以下	1個
6	1	7	30.0	20.0	4	5.00	測定部とねじ部の振れ：0.015mm以下	1個
6	1	7	40.0	30.0	4	5.00	測定部とねじ部の振れ：0.02mm以下	1個
8	1.25	9	19	8.5	4.50	5.00	測定部とねじ部の振れ：0.01mm以下	1個
8	1.25	9	30.5	20.0	4.50	5.00	測定部とねじ部の振れ：0.015mm以下	1個
8	1.25	9	40.5	30.0	4.50	5.00	測定部とねじ部の振れ：0.02mm以下	1個

通常単価(税別) (税込単価)	通常出荷日

5,668円 ( 6,235円 )	在庫品1日目当日出荷可能
8,123円 ( 8,935円 )	2日目
9,577円 ( 10,535円 )	2日目
6,204円 ( 6,824円 )	6日目
8,964円 ( 9,860円 )	2日目
10,643円 ( 11,707円 )	2日目
6,204円 ( 6,824円 )	在庫品1日目当日出荷可能
8,964円 ( 9,860円 )	2日目
10,643円 ( 11,707円 )	6日目
5,974円 ( 6,571円 )	2日目
7,046円 ( 7,751円 )	2日目
6,816円 ( 7,498円 )	1日目
9,878円 ( 10,866円 )	2日目
11,715円 ( 12,887円 )	5日目
10,337円 ( 11,371円 )	5日目
15,058円 ( 16,564円 )	2日目
17,890円 ( 19,679円 )	2日目
10,337円 ( 11,371円 )	6日目
15,058円 ( 16,564円 )	6日目
17,890円 ( 19,679円 )	2日目
3,904円 ( 4,294円 )	5日目
5,439円 ( 5,983円 )	6日目
6,357円 ( 6,993円 )	6日目
4,597円 ( 5,057円 )	在庫品1日目当日出荷可能
6,434円 ( 7,077円 )	在庫品1日目当日出荷可能
7,625円 ( 8,388円 )	1日目
4,597円 ( 5,057円 )	5日目
6,434円 ( 7,077円 )	在庫品1日目当日出荷可能
7,663円 ( 8,429円 )	在庫品1日目当日出荷可能
5,133円 ( 5,646円 )	5日目
7,434円 ( 8,177円 )	在庫品1日目当日出荷可能
8,735円 ( 9,609円 )	在庫品1日目当日出荷可能
5,133円 ( 5,646円 )	在庫品1日目当日出荷可能
7,434円 ( 8,177円 )	5日目
8,735円 ( 9,609円 )	在庫品1日目当日出荷可能
5,668円 ( 6,235円 )	5日目
8,123円 ( 8,935円 )	在庫品1日目当日出荷可能
9,577円 ( 10,535円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

従来のネジピンゲージで測定できないときに大変便利なねじゲージ。
【特長】
・ねじ部分が途中から1/15テーパーねじになっており、テーパーねじでワークに固定できる。
・「ねじ穴の面取りができない」「ねじ穴がワーク面に対し、斜めにあいている」シーンでも測定可能。
・バーリング加工にも最適。
【用途】
・ねじ穴の芯間測定、ねじ穴の位置出しに使用。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ネジピンゲージ RAのレビュー

4.6平均満足度：4.63件のレビュー

星5
67%
星4
33%
星3
0%
星2
0%
星1
0%

製品検査

満足度：4.02016/06/29

加工品のネジ穴ピッチ検査に使用しました。使いやすかったです。もう少し安ければ、全種類そろえようと思いますが・・・

1人が参考にしています。

タップ穴の位置検査測定時に使用しています

満足度：5.02023/11/21

製品にあけたタップ穴の同軸、位置検査測定時に使用しています。この商品のネジ部の寸法を測り中心軸を求め、製品にネジ込み、3...もっと読む

0人が参考にしています。

製品測定用

満足度：5.02022/09/21

この商品は自社製品の測定用に購入・使用しました。良い感じで使用できていると思います。この商品の規格や精度、サイズ等、自社...もっと読む
