新潟精機（SK）

ピンバイス（ピンゲージホルダー）

Name: ピンバイス（ピンゲージホルダー）
Brand: 新潟精機（SK）
SKU: 223006520662
Rating: 4 (4 reviews)

通常単価(税別): 2,621円～5,446円

税込単価: 2,883円～5,991円

通常出荷日：在庫品1日目～3日目一部当日出荷可能

ピンゲージをセットすることで栓ゲージに早変わり、栓ゲージよりも大幅にコストダウンができるピンバイス。【...

詳細を確認

44.0

よく一緒に見られています

新潟精機（SK）

片口アルミピンバイス

通常価格(税別)： 2,698円 (税込価格：2,968円)

通常出荷日：2 日目～

よく一緒に見られています

新潟精機（SK）

アルミピンバイス APVシリーズ

通常価格(税別)： 2,886円 (税込価格：3,175円)

通常出荷日：在庫品1日目

種類
ピンバイス
材質
真鍮・ニッケルメッキ
仕様
保持範囲：0.5mm

未確定 20 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

製品特長・仕様

製品の基本仕様・特長

呼び	A	B
PV-0A～2B	98	9
PV-3A～4B	104	11
PV-5A～6B	114	14
PV-7A～9B	135	17

外形図

使用方法・使用事例

使用事例

使用例

HOW TO ピンバイス（動画）　※画像をクリックすると動画をご覧いただけます。

商品TOP

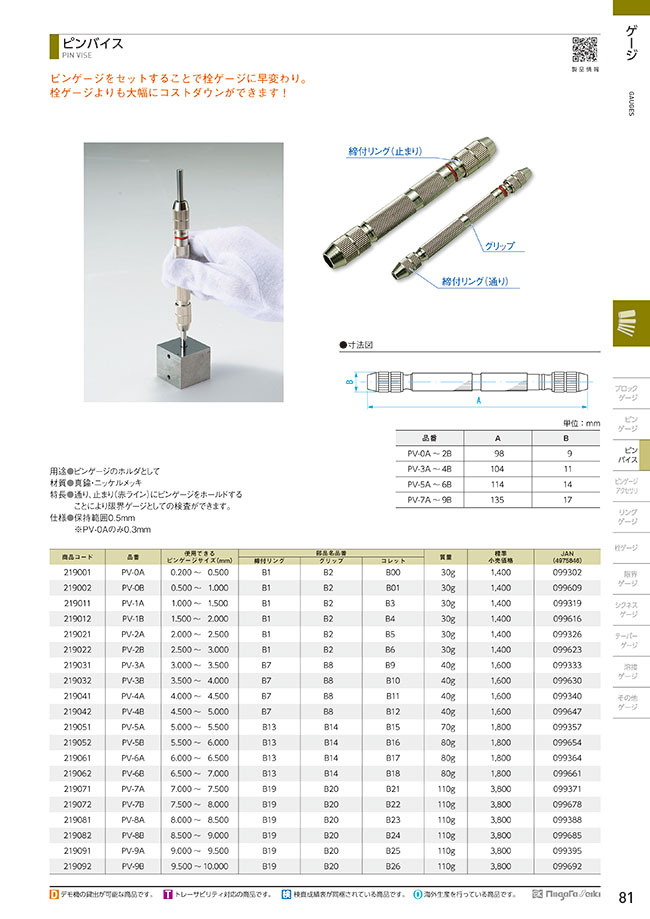

カタログ (見開き版)

絞り込み条件：1 項目の仕様が未選択です

使用できるピンゲージサイズ(mm)
- 0.200～0.500
- 0.500～1.000
- 1.000～1.500
- 1.500～2.000
- 2.000～2.500
- 2.500～3.000
- 3.000～3.500
- 3.500～4.000
- 4.000～4.500
- 4.500～5.000
- 5.000～5.500
- 5.500～6.000
- 6.000～6.500
- 6.500～7.000
- 7.000～7.500
- 7.500～8.000
- 8.000～8.500
- 8.500～9.000
- 9.000～9.500
- 9.500～10.00
タイプ
- PV
出荷日
すべて
当日出荷可能
3日以内

型番リスト

表示件数

型番

使用できるピンゲージサイズ

(mm)

締付リング

グリップ

コレット

本体質量

(g)

最小発注数量

0.200～0.500	B1	B2	B00	30	1個
0.500～1.000	B1	B2	B01	30	1個
1.000～1.500	B1	B2	B3	30	1個
1.500～2.000	B1	B2	B4	30	1個
2.000～2.500	B1	B2	B5	30	1個
2.500～3.000	B1	B2	B6	30	1個
3.000～3.500	B7	B8	B9	40	1個
3.500～4.000	B7	B8	B10	40	1個
4.000～4.500	B7	B8	B11	40	1個
4.500～5.000	B7	B8	B12	40	1個
5.000～5.500	B13	B14	B15	70	1個
5.500～6.000	B13	B14	B16	80	1個
6.000～6.500	B13	B14	B17	80	1個
6.500～7.000	B13	B14	B18	80	1個
7.000～7.500	B19	B20	B21	110	1個
7.500～8.000	B19	B20	B22	110	1個
8.000～8.500	B19	B20	B23	110	1個
8.500～9.000	B19	B20	B24	110	1個
9.000～9.500	B19	B20	B25	110	1個
9.500～10.00	B19	B20	B26	110	1個

通常単価(税別) (税込単価)	通常出荷日

2,621円 ( 2,883円 )	在庫品1日目当日出荷可能
2,621円 ( 2,883円 )	在庫品1日目当日出荷可能
2,621円 ( 2,883円 )	在庫品1日目当日出荷可能
2,621円 ( 2,883円 )	在庫品1日目当日出荷可能
2,621円 ( 2,883円 )	在庫品1日目当日出荷可能
2,621円 ( 2,883円 )	在庫品1日目当日出荷可能
3,013円 ( 3,314円 )	在庫品1日目当日出荷可能
3,013円 ( 3,314円 )	在庫品1日目当日出荷可能
3,013円 ( 3,314円 )	在庫品1日目当日出荷可能
3,013円 ( 3,314円 )	在庫品1日目当日出荷可能
3,798円 ( 4,178円 )	在庫品1日目当日出荷可能
3,521円 ( 3,873円 )	在庫品1日目当日出荷可能
3,798円 ( 4,178円 )	在庫品1日目当日出荷可能
3,798円 ( 4,178円 )	在庫品1日目当日出荷可能
5,446円 ( 5,991円 )	在庫品1日目当日出荷可能
5,446円 ( 5,991円 )	在庫品1日目当日出荷可能
5,446円 ( 5,991円 )	在庫品1日目当日出荷可能
5,446円 ( 5,991円 )	在庫品1日目当日出荷可能
5,446円 ( 5,991円 )	3日目
5,446円 ( 5,991円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

ピンゲージをセットすることで栓ゲージに早変わり、栓ゲージよりも大幅にコストダウンができるピンバイス。
【特長】
・通り、止まり（赤ライン）にピンゲージをホールドすることにより限界ゲージとしての検査が可能。
【用途】
・ピンゲージを栓ゲージとして使用する時の保持具。
・ピンゲージのホルダとして。

商品担当おすすめ

新潟精機（SK）
デジタルSラインキャリパ
高機能、高性能を追求したハイエンドモデル。現場でも安心して使える防水保護等級IP65仕様。
新潟精機（SK）
Sラインダイヤルコンパレータ
ハイエンドモデル「Sラインシリーズ」高機能、高性能を追求したダイヤルゲージです
新潟精機（SK）
ダイヤルキャリパゲージ(内側)
高精度な内径測定に最適

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ピンバイス（ピンゲージホルダー）のレビュー

4平均満足度：4.04件のレビュー

星5
25%
星4
50%
星3
25%
星2
0%
星1
0%

ピンゲージホルダ

満足度：5.02018/08/29

手で持てばいいかと少し購入をためらいましたが、購入して正解。検査がとても楽になりました。ピンゲージの挿入高さを管理す...もっと読む

1人が参考にしています。

綿棒でのフェルトバフ代用

満足度：4.02018/01/10

ミニルーターに取付けるフェルトバフの代用としてクリーンルーム用の綿棒を使用できるように、ピンバイスのコレットと締め付けリ...もっと読む

1人が参考にしています。

タップに

満足度：3.02021/12/28

樹脂のタップ手加工に使おうと思ってましたが、締める力が足りなかったのか、空回りしってしまった。使い方間違いました。

0人が参考にしています。

治具の部品

満足度：4.02021/04/15

社内で製作する治具の部品の一部として使用しました。対象物を問題なくチャッキングできました。

0人が参考にしています。

4件全て見る

よくあるご質問（FAQ）

Q焼入れしていますか？

コレットに焼きは入っていません。
