スーパーツール

スクリューカムクランプ（ダブル・アイ型） ツイストカム式 PAT.

スクリューカムクランプ（ダブル・アイ型） ツイストカム式 PAT.
通常単価(税別)
28,791円～50,536円
税込単価
31,670円～55,590円
通常出荷日：1日目

【特長】・吊上げ・吊下げ・引張り・反転等あらゆる作業ができる万能型。・ツイストカム方式による締め付け度...

詳細を確認
未確定：候補が2型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

鋼材の吊上げ・吊下げ・横引き・反転等のあらゆる作業に使用

寸法図

寸法図

使用例1

使用例1

使用例2

使用例2

製品仕様

品番容量(ton)クランプ範囲LL2HH1H2D1D2T1T2質量(kg)
SDC0.5N0.50～25145.58911968.530272746152.0
SDC1N10～401991211579045323250163.4
SDC1.5WN1.510～502141211649645363250186.0
SDC2N20～40215121168.59645363255194.5
SDC3N30～40236.5136180.510350453560205.9
SDC3WN335～75269.5136190.511350453560207.8
SDC5N50～50270152215123555037804313.3

使用例

注:吊上げの場合は、安全上必ず2点吊り以上を厳守。

注:吊上げの場合は、安全上必ず2点吊り以上を厳守。

開発秘話



ユーザー様の声があり、ラインナップ強化。

型番リスト

表示件数
  • 1
    • 型番
    SWC0.5S
    SWC1S

    クランプ範囲

    (mm)

    アゴの深さ

    (mm)

    おねじ六角対辺

    (mm)

    容量

    (ton)

    トラスココード

    質量(g)

    		最小発注数量
    0～25
    63
    17
    0.5
    765-2518
    1900
    1個
    0～40
    84
    21
    1
    765-2526
    3500
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    28,791円
    ( 31,670円 )
    1日目
    50,536円
    ( 55,590円 )
    1日目
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・吊上げ・吊下げ・引張り・反転等あらゆる作業ができる万能型。
    ・ツイストカム方式による締め付け度を目視確認（確認マークは蓄光塗料）出来る安心・安全構造。
    ・横吊り使用時にネジが上部に配置されているので締め込み作業が容易。（頭上の梁等への取付時にも作業者側で締め込みが可能。）
    ・スクリューカムと円弧状カム（特殊スプリング式）の締め付け機構で無負荷状態でもクランプは確実なグリップを保持し負荷中の耐振性も抜群。

    商品担当おすすめ

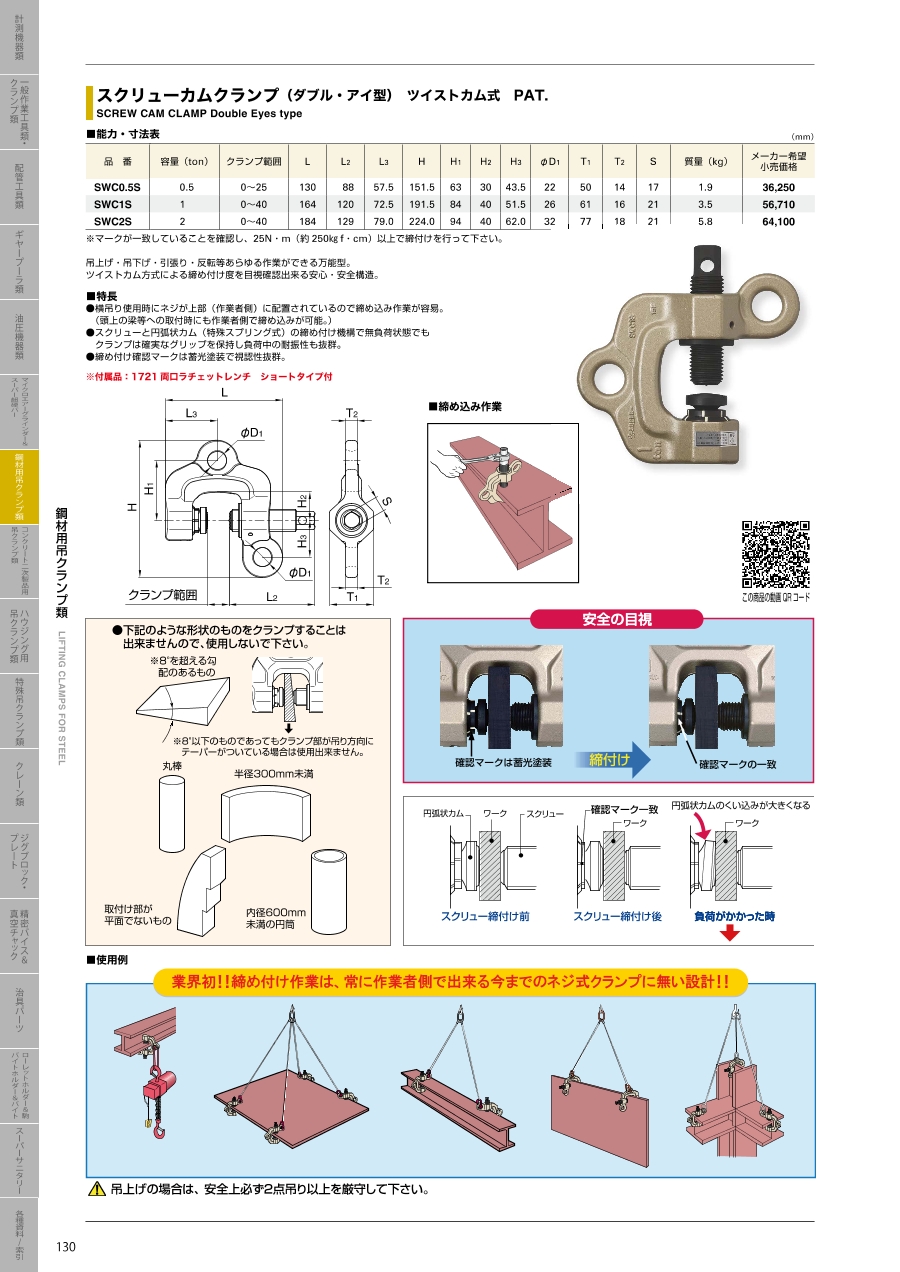

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    スクリューカムクランプ（ダブル・アイ型） ツイストカム式 PAT.のレビュー
    この商品のレビューはありません

    よくあるご質問（FAQ）

    Qスクリューの締付けはどのくらいの力で行えば良いですか？
    A
    ２５N・m以上のトルク値で行って下さい。
