スーパーツール

調整式Tスロットチップカバー

カタログ |

通常単価(税別): 8,113円～9,386円

税込単価: 8,924円～10,325円

通常出荷日：4日目

Tスロットへの切粉等を防ぐカバーです。【特長】・切粉処理が簡単になります。・段取り替えが楽になります。...

未確定：候補が2型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

調整式Tスロットチップカバー（TCV1218100・1824100）の特長

寸法図

取付断面図

テーブル上のワーク
カバーとテーブル上面とは僅かな隙間がある。
テーブル面

品番	寸法内訳			兼用できる T溝の巾	長さ
品番	a	b	c	兼用できる T溝の巾	長さ
TCV1218100	12	14.4	13	12 14 16 18	1,000
TCV1824100	18	18	19	18 20 22 24	1,000

（mm）

製品仕様

材質	6063-S（アルミニウム）
仕上げ	黒
製品スペック	適合T溝：12～18・18～24
製品スペック	全長：1000mm

Tスロットカバーの切断について
切断に際しバイスで喰える時は上図の要領で軽く締める。

切断時の注意
油孔のピッチはA体、B体共に同一のピッチで加工されている。従って合せピンを使用の上、切断された本体は、全孔貫通孔が合致。

切断後の処理
上図の通り切断後は切り口を細かいペーパーで研削する。

T-カバー使用後の段取り替え
上図のようにT-カバーを使用すると切粉はテーブル上に集り、除去も簡単。

開発秘話

ユーザー様の声があり、ラインナップ強化。

型番リスト

表示件数

型番

TCV1218100

TCV1824100

適合T溝巾

(mm)

幅

(mm)

高さ

(mm)

トラスココード

最小発注数量

12／14／16／18	13	14.4	329-5974	1個
18／20／22／24	19	18	329-6008	1個

通常単価(税別) (税込単価)	通常出荷日

8,113円 ( 8,924円 )	4日目
9,386円 ( 10,325円 )	4日目

詳細情報

基本情報

基本情報

Tスロットへの切粉等を防ぐカバーです。
【特長】
・切粉処理が簡単になります。
・段取り替えが楽になります。
・油と切粉の分離が自然にできます。
・兼用（共用）型で経済的です。
・材質はアルミニウムなのでテーブルの長さに合わせて切断できます。
【用途】
・使用していないTスロットへの切粉等の混入を防ぎたい場合に最適。

カタログ

商品TOP

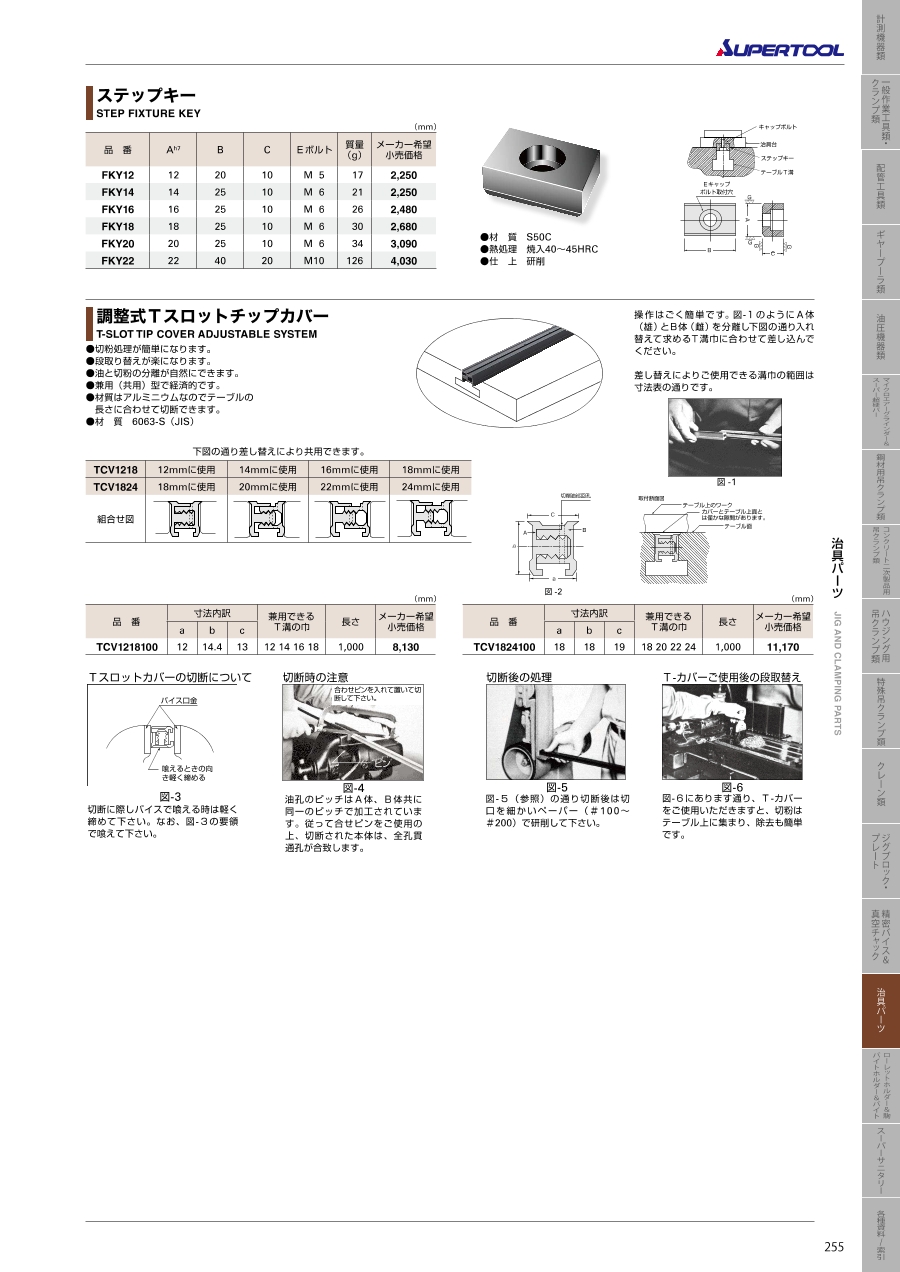

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

調整式Tスロットチップカバーのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q本体の寿命を教えて下さい。

一概には言えません。
