球面六角ナット
- 通常単価(税別)
- 505円429円
- 税込単価
- 556円472円
機械加工時に必須の球面六角ナット。【特長】・その他治工具との組合せにより威力発揮。・大球面座金（FXZ...
詳細を確認- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
閲覧中の商品と併せてご検討ください
FBU12の仕様・寸法情報
商品情報
球面六角ナットの特長
寸法図
| 品番 | A | B | C | R | 質量 （g） |
|---|---|---|---|---|---|
| ねじ径 | |||||
| FBU8 | M8 | 13 | 12 | 12 | 9 |
| FBU10 | M10 | 17 | 15 | 15 | 19 |
| FBU12 | M12 | 19 | 18 | 17 | 28 |
| FBU14 | M14 | 22 | 21 | 20 | 46 |
| FBU16 | M16 | 24 | 24 | 22 | 55 |
| FBU18 | M18 | 27 | 27 | 25 | 81 |
| FBU20 | M20 | 30 | 30 | 27 | 109 |
| FBU22 | M22 | 32 | 33 | 30 | 132 |
| FBU24 | M24 | 36 | 36 | 32 | 191 |
単位：mm
製品仕様
| 材質 | S45C |
|---|---|
| 熱処理 | HRC23～31 |
| 仕上げ | 黒染め |
| 製品スペック | ねじ径：M8～M24 |
| 製品スペック | 全9サイズ |
開発秘話
ユーザー様の声があり、ラインナップ強化。
詳細情報
基本情報
機械加工時に必須の球面六角ナット。
【特長】
・その他治工具との組合せにより威力発揮。
・大球面座金（FXZ）と組み合せて使用し、クランプを固定。
【用途】
・機械加工時のワークセッティングに最適。

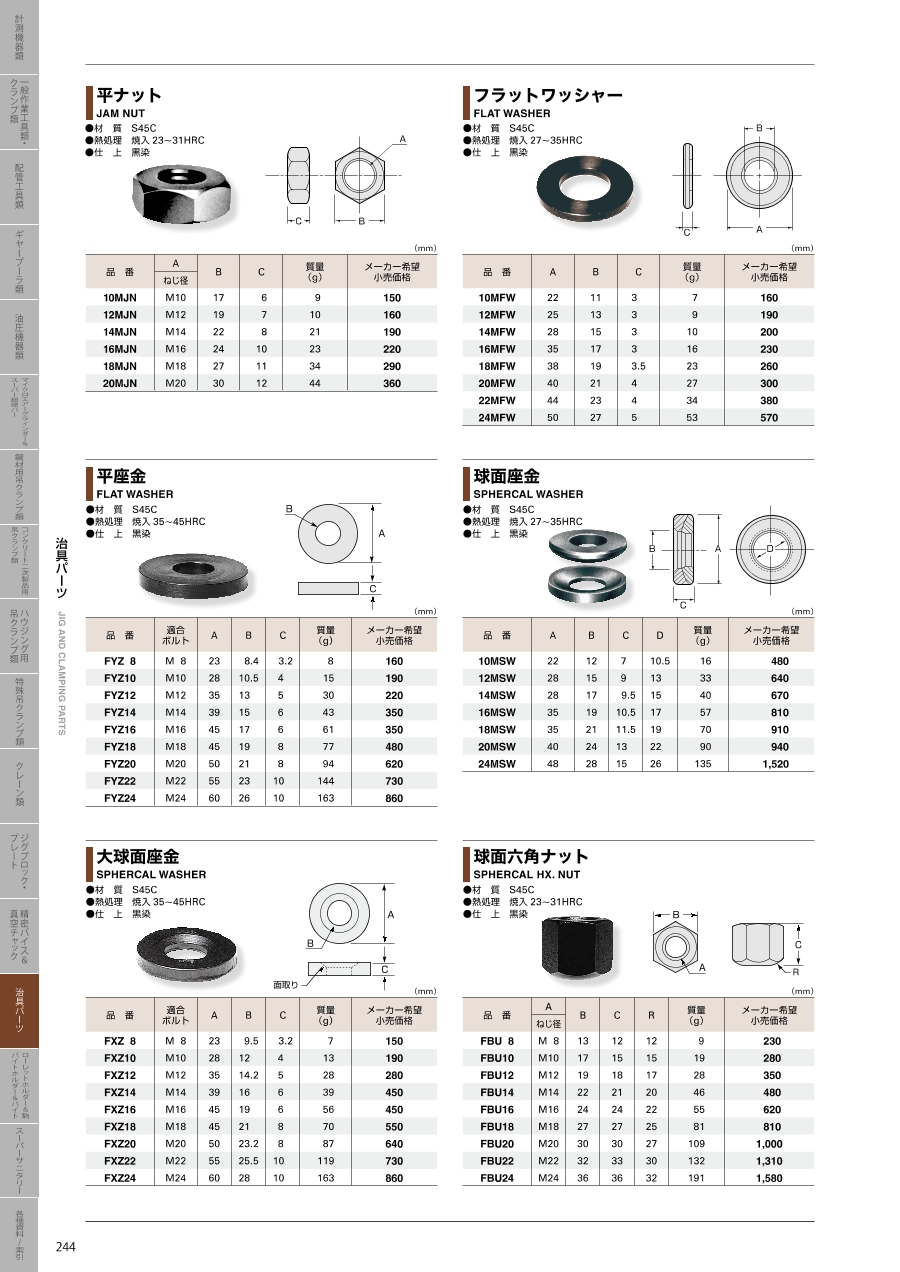

カタログ
