スーパーツール

スクリューサポート（センター型）

スクリューサポート（センター型）
未確定：候補が3型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

スクリューサポート センター型の仕様と寸法

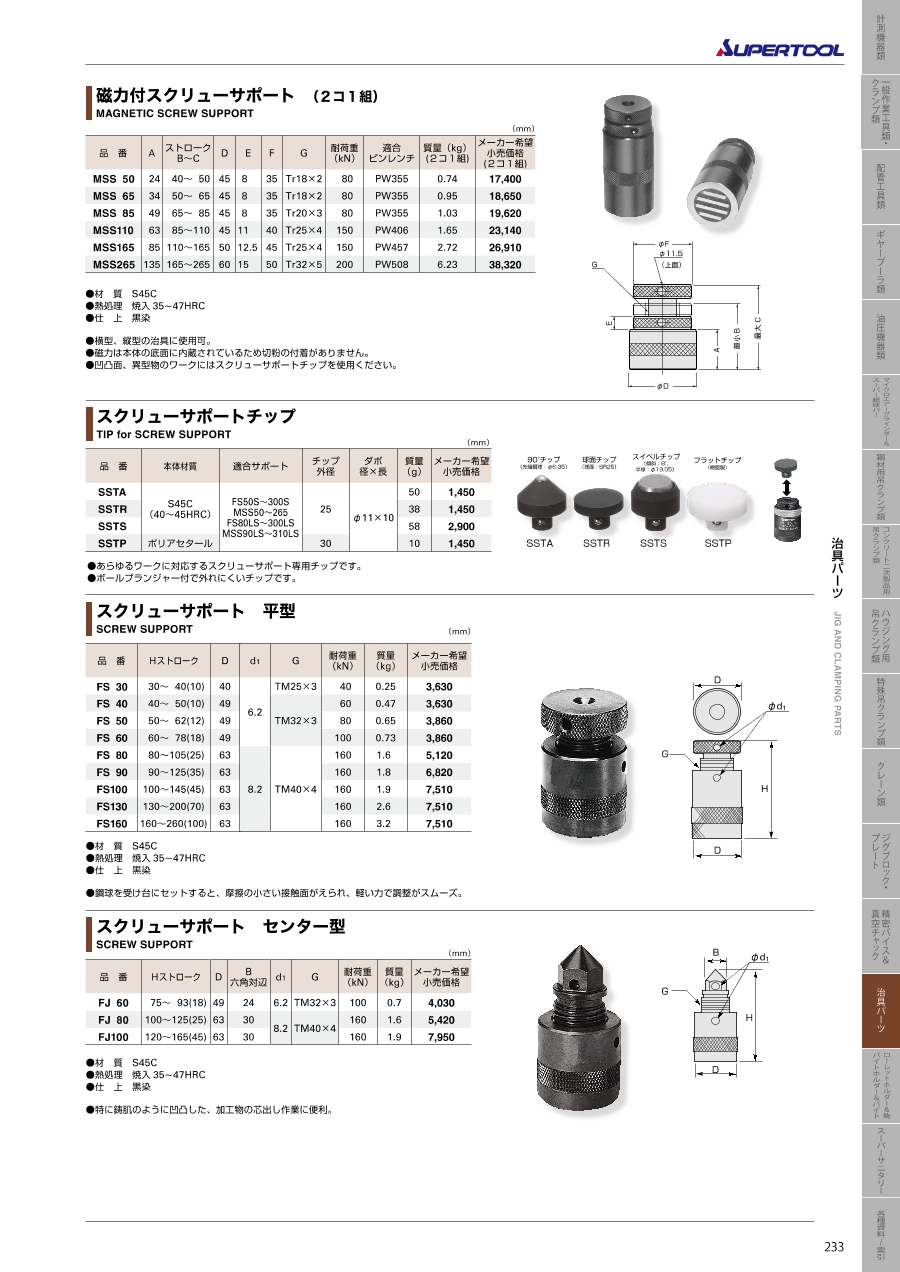

寸法図

寸法図

  • 材質：S45C。
  • 熱処理：焼入 35～47HRC。
  • 仕上：黒染。
  • 特に鋳肌のように凹凸した、加工物の芯出し作業に便利。

（単位：mm）

品番HストロークDB
六角対辺		d1G耐荷重
（kN）		質量
（kg）
FJ 6075～93（18）49246.2TM32×31000.7
FJ 80100～125（25）63308.2TM40×41601.6
FJ100120～165（45）63301601.9

開発秘話



ユーザー様の声があり、ラインナップ強化。

型番リスト

表示件数
  • 1
    • 型番
    FJ60
    FJ80
    FJ100

    最低高さ

    (mm)

    最高高さ

    (mm)

    ストローク

    (mm)

    六角対辺

    (mm)

    トラスココード

    質量

    (g)

    耐荷重

    (kN)

    		最小発注数量
    75
    93
    18
    24
    108-1098
    700
    100
    1個
    100
    125
    25
    30
    108-1101
    1600
    160
    1個
    120
    165
    45
    30
    108-1110
    1900
    160
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    4,619円
    ( 5,081円 )
    4日目
    5,984円
    ( 6,582円 )
    4日目
    8,967円
    ( 9,864円 )
    4日目
  • 1

    • 詳細情報

    基本情報

    スクリューサポート センター型。
    【特長】
    ・その他治工具との組合せにより威力を発揮。
    ・特に鋳肌のように凹凸した、加工物の芯出し作業に便利。
    ・全3サイズ。
    【用途】
    ・機械加工時のワークのサポート、セッティングに最適。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    スクリューサポート（センター型）のレビュー
    この商品のレビューはありません

    よくあるご質問（FAQ）

    Q材質は何ですか？
    A
    S45Cです。
