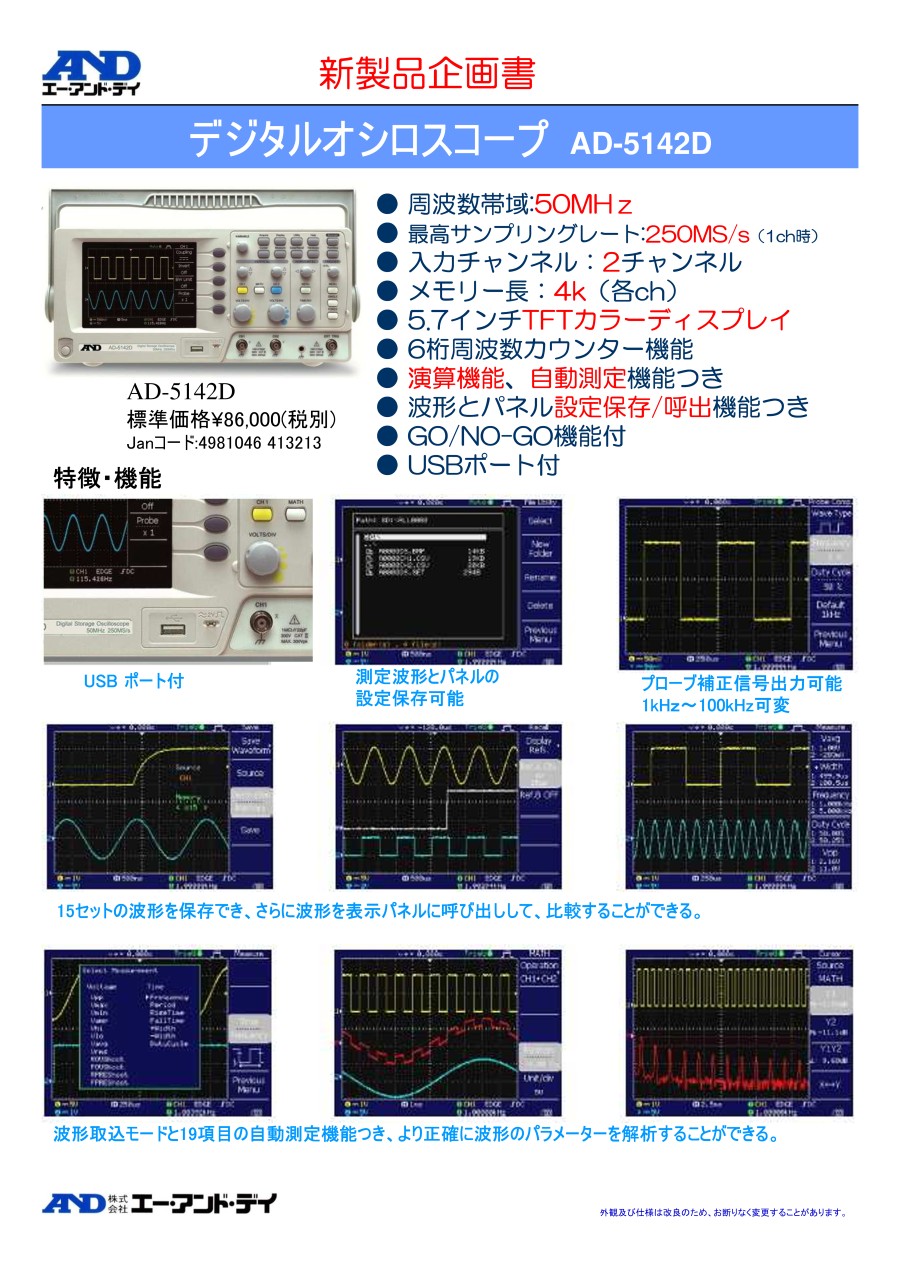

デジタル・オシロスコープ AD-5142D

製品特長・仕様

製品の基本仕様・特長

【仕様】

• 最高サンプリングレート:250MS/s（1ch時）
• メモリー長：4k（各ch）
• 5.7インチTFTカラーディスプレイ
• ディスプレイ内容のハードコピー機能

【使用例】

• 電気機器の故障解析
• 新しい回路のチェック
• ソフトウェアがきちんと動作しているかの確認

本体

背面

19項目の自動測定機能

波形とパネル設定の保存/呼出機能

USBポート付

特許・証明書情報

• RoHS10物質：非対応
• 該非判定：非該当（我が国の輸出管理法令に従って、輸出者自身が再度確認して頂く必要があります）
• 電池：内蔵・同梱してません。

選定サポート情報

型名	AD-5142D
周波数帯域	50MHz
入力チャンネル数	2ch
リアルタイムサンプリングモード	250MS/s（1ch時）、125MS/s（2ch使用時）
垂直軸	感度：2mV～10V/div（1-2-5ステップ）、精度：±（3%rdg+0.1div+1mV）
水平軸	感度：メインモード1ns～50s/div（1-2-5ステップ）、ロールモード50ms～50s/div、精度：±0.01%
自動測定	電圧：p-p値、振幅、平均値、実行値、ハイ値、ロー値、最大値、最小値、上オーバーシュート、下オーバーシュート、上プリーシュート、下プリーシュート 時間：周波数、周期、立上時間、立下時間、+パルス幅、-パルス幅、デューティ比
電源	AC100～240V（47Hz/63Hz）、消費電力約18W（最大40VA）
使用環境範囲	温度0～+50℃、湿度80%以下（35℃にて）
外形寸法	310（W）×142（H）×140（D）mm（突起部含まず）
本体質量	約2.7kg
JAN code	4981046413213
画像

一般校正証明書付き

型名	AD5142D-00A00
JAN code	4981046914055
画像

注意・禁止事項

（1）本機は室内専用です。また高度2000m以下でご使用下さい。
（2）長時間直射日光を受ける場所や、密閉された社内、ストーブなどの暖房器具の近くではご使用しないでください。
（3）動作湿度範囲は80%RH以下（35℃以下）です。
（4）急激な温度変化により、内部に水滴がつくことがあります。
（5）ヒューズは必ず指定のものをご使用下さい。
（6）本機の性能規格は、周囲温度20～30℃の下で電源投入から30分以上経過した後の保証値です。

よくあるご質問（FAQ）

信号を入力したのに、波形がディスプレイに表示されない：

• CHキーがアクティブになっていることを確認して下さい。

オートセットを使っても波形をとらえられない：

• オートセットは30mV、または30Hz以下の信号はとらえられません。マニュアルで設定操作を行ってください。

パネル設定を元通りにしたい：

• Save/Recallキー、"初期設定"を押して、初期設定を呼び出せます。
