アルファラジアスミルRV形 モジュラータイプ RV□M□□R

製品特長・仕様

製品の基本仕様・特長

ステンレス鋼系材料の高速高能率加工を実現

加工用途

難削材加工に適したブレーカ及びコーティング材種をラインナップ

●ステンレス鋼、チタン合金、Ni基超耐熱合金、アルミ合金加工用に3種類のブレーカを用意。

独自の回動防止機構を開発し、確実なインサート割出しを実現

●2か所の回動防止機構により確実なインサート割出しを実現しました。
●取付け操作性の向上により確実な取り付けが可能になり、取り付けミスを防ぎます。

ステンレス鋼系材料加工用に新コーティング材種を開発

【AX2040の特長】

C4t ［フォーステクノロジー］第4世代 CVDコーティング

【JM4160の特長】

●靱性に優れた超硬母材と耐チッピング性と耐溶着性に優れた「AJコーティング」を採用。

特長
●靱性に優れた超硬母材と新コーティング「AJコーティング」の採用により、ステンレス鋼系の切削加工に対して耐摩耗性と耐チッピング性を向上させました。
●耐溶着性に優れる「AJコーティング」の採用により、ステンレス鋼系材料の加工で発生する被削材の溶着を低減しました。

機能
●密着性の高い膜組織により、耐チッピング性を改善し、ステンレス鋼系材料の湿式加工において長寿命となります。

【GX2160の特長】

●耐熱性に優れた平滑αアルミナ膜と、耐摩耗性に優れたCVDコーティング膜を採用。

特長
●皮膜組織を微細化柱状組織とすることで、耐摩耗性が向上しました。

機能
●耐熱性に優れたCVDコーティングの採用により、耐摩耗性を改善し、ステンレス鋼系材料の乾式加工において長寿命となります。

性能・試験情報

傾斜切削、ヘリカル切削

中心まで切れ刃がないため傾斜角度（θ）や軸方向切込量（ap）に制限があります。

切りくずが飛散することがあります。切りくずカバーを設置してください。
ヘリカル穴加工では、内部に切り屑が溜まるため、エアーブローもしくはクーラント供給により、切り屑の除去を行ってください。

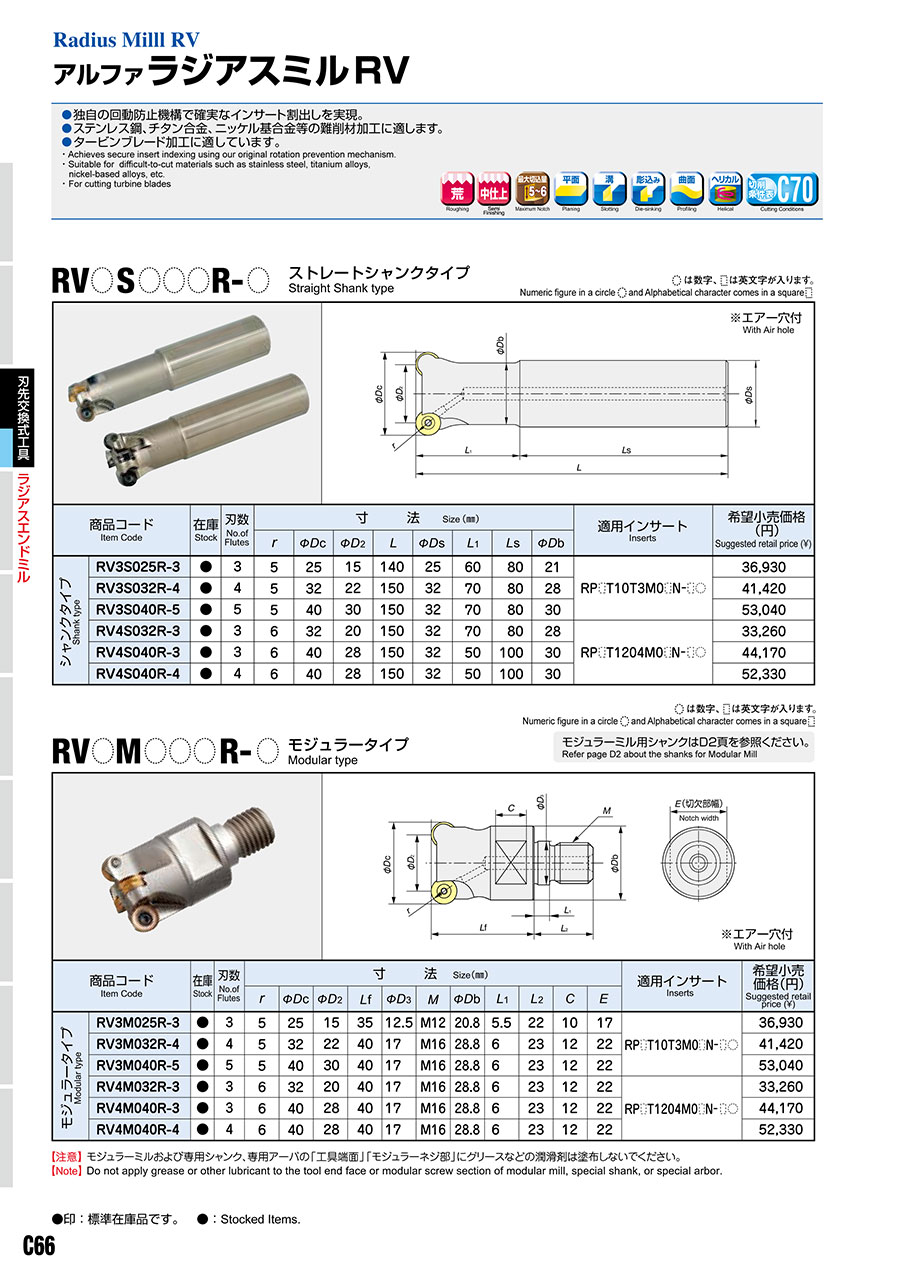

外形図

※エアー穴付

推奨切削条件

推奨切削条件表

切削条件時の注意

【注意】
（1）この切削条件表は切削条件の目安を示すものです。実際の加工では、加工形状、目的、使用機械等により条件を調整してください。
（2）AXコート、GXコート、JSコートは、通電式タッチセンサーに反応しませんのでご注意ください。
（3）インサートの交換は早めに行い、過度の使用による破損を防いでください。
（4）被削材、加工形状に合わせて、適切なクーラントを使用してください。

切削条件の調整

●工具突出し量、加工状況に合わせて送り量と回転数の調整が必要となります。
●標準切削条件を100%として、上記表を参考に加工条件の調整を行ってください。

切込み量

●軸方向切込量apは、使用インサートのサイズにより調整ください。
●径方向切込量aeは、0.3Dc～0.6Dcを推奨いたします。

安全上のご注意

（1）排出した切りくずは、飛散し作業者を切傷させ、やけどあるいは目に入って負傷させる恐れがありますので、ご使用に際してはその周囲に安全カバーを取付け、保護メガネなどの保護具を着用し、安全な環境で作業されることをお願い致します。
（2）不水溶性切削油は、火災の恐れがありますので使用しないでください。

注意・禁止事項

安全上のご注意

1. 取扱上のご注意
（1）工具をケース（梱包）から取り出す際は、足元への落下あるいは素手の指先へ落して怪我をしないように十分なご注意をお願いします。
（2）インサートをセットして実際にご使用する場合は、切れ刃を素手で直接触れないように注意してください。
2. 取付け時のご注意
（1）ご使用にあたって、インサートのセッティングは確実に行っていただき、アーバ等への取付けも確実に行ってください。
（2）ご使用中に、異常な振動等が発生した場合は、直ちに機械を停止させて、その振動の原因を除いてください。
3. 使用上のご注意
（1）切削工具あるいは被削材の寸法・回転の方向は、あらかじめ確認しておいてください。
（2）標準切削条件表の数値は、新しい作業の立上げの目安としてご利用ください。切込みが大きい場合、使用機械の剛性が小さい場合あるいは被加工物の性状に応じて切削条件を適正に調整してご使用ください。
（3）インサートは硬質の材料です。ご使用中に破損して飛散する場合があります。また、切りくずが飛散することがあります。これらの飛散物等は作業者を切傷させ、火傷あるいは目に入って負傷させる恐れがありますので、工具をご使用中はその周囲に安全カバーを取付け、保護めがね等の保護具を着用して安全な環境下での作業をお願いいたします。

• 引火や爆発の危険のあるところでは使用しないでください。
• 不水溶性切削油は、火災の恐れがありますので使用しないでください。

（4）工具を本来の目的以外に使用したり、改造したりしないでください。
