サンドビック

エンドミルおよび肩削りカッター径：20-100mm コロマントキャプト 490-C

カタログ |

通常単価(税別): 49,500円～147,000円

税込単価: 54,450円～161,700円

通常出荷日：1日目～3日目

驚異的性能の肩削り正面フライスカッター●幅広い適用範囲正面フライスから肩削り、溝加工、コンタリングまで...

カッタ本体には、チップは付属しておりません。

未確定：候補が56型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

オーバーサイズカッターも導入（φ44・φ54・φ66・φ84mm）

ショルダー加工でワークや治具への近接性が高まります。

外形図

Coromant Capto^®

使用方法・使用事例

使用事例

推奨切削条件

推奨切削条件表

推奨刃当り送り

推奨切削速度

エンドミルおよび肩削りカッター径：20-100mm コロマントキャプト 490-C 加工条件図

加工条件：
正面フライスカッター径
25mm 切削幅10mm

エンドミルおよび肩削りカッター径：20-100mm コロマントキャプト 490-C 推奨切削速度表

1）コロマント被削材分類

適用被削材

P M K N S H

選定サポート情報

工具バリエーション

CoroMill^® 490	最大切込み	種類
CoroMill^® 490-08 切れ刃	5.5mm	円筒シャンク, アーバ取付ウエルドンシャンク Coromant Capto^® HSK, コロマントEH
CoroMill^® 490-14 切れ刃	10mm	円筒シャンク, アーバ取付 Coromant Capto^®

CoroMill^® 490-08, -14切れ刃用部品

エンドミルおよび肩削りカッター径：20-100mm コロマントキャプト 490-C CoroMillR 490-08, -14切れ刃用部品図

エンドミルおよび肩削りカッター径：20-100mm コロマントキャプト 490-C CoroMillR 490-08, -14切れ刃用部品表

1）別途注文品です。

※注）DC50-54mmのうち下記型番のみシム・シムスクリュー・レンチが必要です。

エンドミルおよび肩削りカッター径：20-100mm コロマントキャプト 490-C DC50-54mm用表

型番リスト

表示件数

型番

刃径 D

(φ)

仕上げ区分

刃数

(枚)

最大切り込み深さ (Ad)

(mm)

首下長（ℓ1）

(mm)

最大回転数nmax

寸法D 5m

(mm)

質量

(kg)

仕様

チップサイズ

(mm)

刃配布

プログラム長さ

(mm)

最小発注数量

20	仕上げ加工	2	5.5	40	48500	32	0.2	コースピッチ(刃数少)	8	等分割	80	1個
20	仕上げ加工	2	5.5	40	39000	40	0.4	コースピッチ(刃数少)	8	等分割	70	1個
25	粗・中粗加工	3	5.5	60	40400	32	0.3	クロスピッチ(刃数中)	8	等分割	80	1個
25	粗・中粗加工	3	5.5	45	39000	40	0.4	クロスピッチ(刃数中)	8	等分割	70	1個
25	粗・中粗加工	3	5.5	50	28000	50	0.6	クロスピッチ(刃数中)	8	等分割	75	1個
25	粗・中粗加工	3	5.5	53	20000	63	1	クロスピッチ(刃数中)	8	等分割	80	1個
32	粗・中粗加工	4	5.5	60	33900	32	0.4	クロスピッチ(刃数中)	8	等分割	80	1個
32	粗・中粗加工	4	5.5	45	33900	40	0.5	クロスピッチ(刃数中)	8	等分割	70	1個
32	粗・中粗加工	4	5.5	50	28000	50	0.7	クロスピッチ(刃数中)	8	等分割	75	1個
32	粗・中粗加工	4	5.5	53	20000	63	1	クロスピッチ(刃数中)	8	等分割	80	1個
80	粗・中粗加工	4	5.5	30	31300	32	0.3	クロスピッチ(刃数中)	8	不等分割	50	1個
40	粗・中粗加工	6	5.5	45	29300	40	0.6	エキストラクロスピッチ(刃数多)	8	等分割	70	1個
40	粗・中粗加工	4	5.5	45	29300	40	0.6	クロスピッチ(刃数中)	8	不等分割	70	1個
40	粗・中粗加工	4	10	45	26400	40	0.5	エキストラクロスピッチ(刃数多)	14	等分割	70	1個
44	粗・中粗加工	3	10	45	26400	40	0.5	クロスピッチ(刃数中)	14	不等分割	70	1個
44	粗・中粗加工	6	5.5	50	28000	50	0.8	エキストラクロスピッチ(刃数多)	8	等分割	75	1個
44	粗・中粗加工	4	5.5	50	28000	50	0.8	クロスピッチ(刃数中)	8	不等分割	75	1個
44	粗・中粗加工	4	10	50	26400	50	0.8	エキストラクロスピッチ(刃数多)	14	等分割	75	1個
50	粗・中粗加工	3	10	50	26400	50	0.8	クロスピッチ(刃数中)	14	不等分割	75	1個
50	粗・中粗加工	6	5.5	53	20000	63	1.2	エキストラクロスピッチ(刃数多)	8	等分割	80	1個
50	粗・中粗加工	4	10	53	20000	63	1.2	エキストラクロスピッチ(刃数多)	14	等分割	80	1個
50	粗・中粗加工	3	10	53	20000	63	1.2	クロスピッチ(刃数中)	14	不等分割	80	1個
100	粗・中粗加工	6	5.5	40	27600	40	0.6	エキストラクロスピッチ(刃数多)	8	等分割	60	1個
50	粗・中粗加工	5	5.5	40	27600	40	0.6	クロスピッチ(刃数中)	8	不等分割	60	1個
50	粗・中粗加工	4	10	70	24600	40	0.6	エキストラクロスピッチ(刃数多)	14	等分割	70	1個
50	粗・中粗加工	3	10	70	24600	40	0.6	クロスピッチ(刃数中)	14	不等分割	70	1個
100	粗・中粗加工	7	5.5	50	25500	50	1	エキストラクロスピッチ(刃数多)	8	等分割	75	1個
54	粗・中粗加工	5	5.5	50	25500	50	1	クロスピッチ(刃数中)	8	不等分割	75	1個
54	粗・中粗加工	5	10	50	22400	50	1	エキストラクロスピッチ(刃数多)	14	等分割	75	1個
54	粗・中粗加工	4	10	50	13700	50	1	クロスピッチ(刃数中)	14	不等分割	75	1個
63	粗・中粗加工	7	5.5	53	20000	63	1.4	エキストラクロスピッチ(刃数多)	8	等分割	80	1個
63	粗・中粗加工	5	5.5	53	20000	63	1.4	クロスピッチ(刃数中)	8	不等分割	80	1個
63	粗・中粗加工	5	10	53	20000	63	1.4	エキストラクロスピッチ(刃数多)	14	等分割	80	1個
63	粗・中粗加工	4	10	53	13700	63	1.4	クロスピッチ(刃数中)	14	不等分割	80	1個
66	粗・中粗加工	7	5.5	40	24300	50	0.9	エキストラクロスピッチ(刃数多)	8	等分割	60	1個
66	粗・中粗加工	5	5.5	40	24300	50	0.9	クロスピッチ(刃数中)	8	不等分割	60	1個
66	粗・中粗加工	5	10	60	21300	50	0.9	エキストラクロスピッチ(刃数多)	14	等分割	60	1個
80	粗・中粗加工	4	10	60	13000	50	0.9	クロスピッチ(刃数中)	14	不等分割	60	1個
80	粗・中粗加工	8	5.5	23	20000	63	1.2	エキストラクロスピッチ(刃数多)	8	等分割	50	1個
80	粗・中粗加工	6	5.5	23	20000	63	1.2	クロスピッチ(刃数中)	8	不等分割	50	1個
80	粗・中粗加工	6	10	53	11700	63	1.8	エキストラクロスピッチ(刃数多)	14	等分割	80	1個
80	粗・中粗加工	5	10	53	11700	63	1.8	クロスピッチ(刃数中)	14	不等分割	80	1個
84	粗・中粗加工	8	5.5	28	20000	63	1.3	エキストラクロスピッチ(刃数多)	8	不等分割	50	1個
84	粗・中粗加工	6	5.5	28	20000	63	1.3	クロスピッチ(刃数中)	8	不等分割	50	1個
84	粗・中粗加工	6	10	65	11400	63	1.5	エキストラクロスピッチ(刃数多)	14	等分割	65	1個
36	粗・中粗加工	5	10	65	11400	63	1.5	クロスピッチ(刃数中)	14	不等分割	65	1個
40	粗・中粗加工	8	10	65	10100	63	1.9	エキストラクロスピッチ(刃数多)	14	等分割	65	1個
40	粗・中粗加工	6	10	65	10100	63	1.9	クロスピッチ(刃数中)	14	不等分割	65	1個
40	粗・中粗加工	10	5.5	45	14000	80	3.4	エキストラクロスピッチ(刃数多)	8	不等分割	80	1個
40	粗・中粗加工	8	5.5	45	14000	80	3.4	クロスピッチ(刃数中)	8	不等分割	80	1個
40	粗・中粗加工	8	10	45	10100	80	3.2	エキストラクロスピッチ(刃数多)	14	等分割	80	1個
40	粗・中粗加工	6	10	45	10100	80	3.2	クロスピッチ(刃数中)	14	不等分割	80	1個
40	粗・中粗加工	10	5.5	30	14000	80	2.7	エキストラクロスピッチ(刃数多)	8	不等分割	60	1個
40	粗・中粗加工	8	5.5	30	14000	80	2.7	クロスピッチ(刃数中)	8	不等分割	60	1個
40	粗・中粗加工	8	10	70	9800	80	3	エキストラクロスピッチ(刃数多)	14	等分割	70	1個
40	粗・中粗加工	6	10	70	9800	80	3	クロスピッチ(刃数中)	14	不等分割	70	1個

通常単価(税別) (税込単価)	通常出荷日

49,500円 ( 54,450円 )	1日目
49,500円 ( 54,450円 )	1日目
63,376円 ( 69,714円 )	3日目
56,900円 ( 62,590円 )	3日目
56,900円 ( 62,590円 )	3日目
56,900円 ( 62,590円 )	3日目
67,100円 ( 73,810円 )	1日目
67,100円 ( 73,810円 )	3日目
67,100円 ( 73,810円 )	1日目
67,100円 ( 73,810円 )	1日目
67,100円 ( 73,810円 )	1日目
77,400円 ( 85,140円 )	1日目
68,300円 ( 75,130円 )	1日目
73,000円 ( 80,300円 )	1日目
62,400円 ( 68,640円 )	1日目
77,400円 ( 85,140円 )	1日目
68,300円 ( 75,130円 )	3日目
73,000円 ( 80,300円 )	1日目
62,400円 ( 68,640円 )	1日目
77,400円 ( 85,140円 )	1日目
73,000円 ( 80,300円 )	1日目
62,400円 ( 68,640円 )	3日目
77,400円 ( 85,140円 )	1日目
72,800円 ( 80,080円 )	1日目
73,000円 ( 80,300円 )	3日目
62,400円 ( 68,640円 )	1日目
96,200円 ( 105,820円 )	1日目
87,000円 ( 95,700円 )	3日目
91,600円 ( 100,760円 )	3日目
80,900円 ( 88,990円 )	1日目
96,200円 ( 105,820円 )	1日目
87,000円 ( 95,700円 )	3日目
91,600円 ( 100,760円 )	1日目
80,900円 ( 88,990円 )	1日目
96,200円 ( 105,820円 )	1日目
87,000円 ( 95,700円 )	1日目
91,600円 ( 100,760円 )	1日目
80,900円 ( 88,990円 )	1日目
113,000円 ( 124,300円 )	1日目
104,000円 ( 114,400円 )	3日目
110,000円 ( 121,000円 )	1日目
99,500円 ( 109,450円 )	1日目
113,000円 ( 124,300円 )	3日目
104,000円 ( 114,400円 )	1日目
110,000円 ( 121,000円 )	1日目
99,500円 ( 109,450円 )	3日目
133,000円 ( 146,300円 )	1日目
111,000円 ( 122,100円 )	3日目
147,000円 ( 161,700円 )	1日目
115,509円 ( 127,060円 )	1日目
133,000円 ( 146,300円 )	1日目
111,000円 ( 122,100円 )	1日目
135,079円 ( 148,587円 )	1日目
115,509円 ( 127,060円 )	1日目
133,000円 ( 146,300円 )	3日目
111,000円 ( 122,100円 )	1日目

詳細情報

基本情報

基本情報

驚異的性能の肩削り正面フライスカッター
●幅広い適用範囲
正面フライスから肩削り、溝加工、コンタリングまで対応
オーバーサイズカッター導入で近接性も向上
●驚異の高生産性
高剛性ボディにより高い切削条件を実現
チップシートがフラットなため、高いチップ取付け剛性
●抜群の加工精度
シャープなチップにより、低抵抗・高精度
底面、側面ともに高精度に加工
●GC4330、GC4340
汎用性の高いCoroMill® 490に最適な鋼加工用CVD材種
Inveio®コーティングが高い摩耗性と長い工具寿命を実現

ご注意

カッタ本体には、チップは付属しておりません。

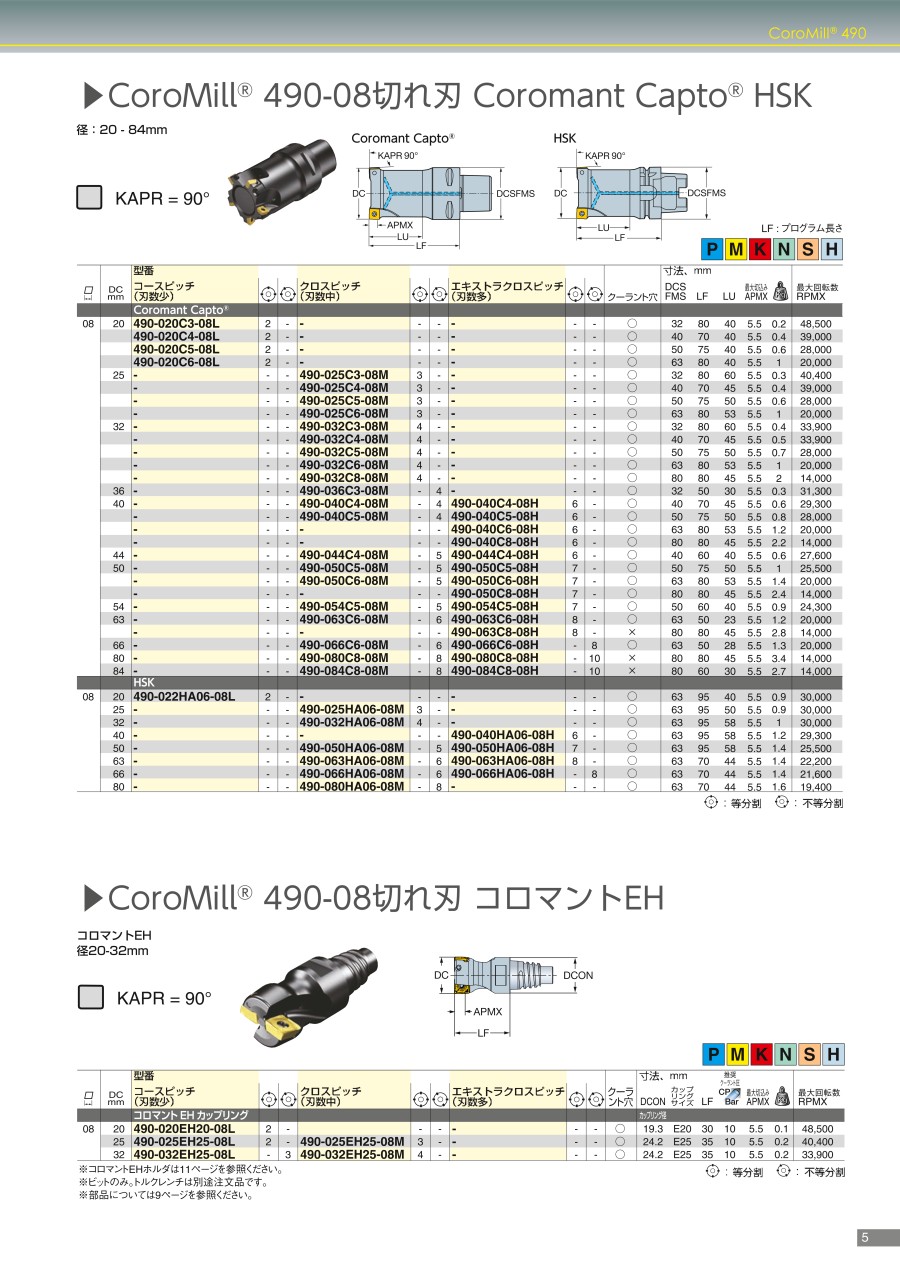

カタログ

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
