商品タイプ
ねじピンゲージ
校正証明書
なし
材質
ステンレス鋼
特長
・簡単な工具を使用して、短時間に脱着できます。・今まで難しかったねじ穴を使った原点出しが可能です。・従来よりも安く・早く・正確に測定できます。・錆びにくいステンレス製です。・テーパー部で支えるため、高精度測定できます。
精度
・測定部とねじ部の振れ：0.01mm以下・測定部（a寸法）精度：±0.005mm以下・ねじ部：JIS2級相当品

型番

未確定 20 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

製品特長・仕様

製品の基本仕様・特長

簡単で高精度な測定が可能なねじピンゲージ

（上・左から）THP-12175、THP-1015、THP-08125
（下・左から）THP-0508、THP-0204

簡単な工具を使用して、短時間で脱着可能。今まで難しかったねじ穴を使った原点出しが可能。テーパー部で支えるため、高精度測定が可能。

材質ステンレス鋼（SUS303）
精度

（測定部とねじ部の振れ） 0.01mm以下
（測定部（a寸法）精度） ±0.005mm以下
（ねじ部） JIS2級相当品

商品コ一ド	型番	呼び寸法	a (mm)	b(mm)	c(mm)	d(mm)	e(mm)	f(mm)
360204	THP-0204	M 2 x P0.4	4	9.5	6	3	0,5	1.4
360305	THP-0305	M 3 X P0.5	5	9.5		3	0,5	2.2
360407	THP-0407	M 4 X P0.7	6	11		4.3	0.7	3
360508	THP-0508	M 5 X P0.8	7	11		4	1	3.9
360607	THP-06075	M 6 X P0.75	8	14	8	5		4.5
360610	THP-0610	M 6 X P1.0	8	14	8	5		4.5
360810	THP-0810	M 8 x P1.0	10	17	10	5.5	1.5	6
360812	THP-08125	M 8 x P1.25	10	17		5.5		6
361010	THP-1010	M10 x P1.0	12	18		6.5		7.5
361012	THP-10125	M10 x P1.25
361015	THP-1015	M10 x P1.5
361210	THP-1210	M12 x P1.0	14	19		7.5		9.5
361212	THP-12125	M12 x P1.25
361215	THP-1215	M12 x P1.5
361217	THP-12175	M12 x P1.75
361415	THP-1415	M14 x P1.5	16	20		8.5		11.3
361420	THP-1420	M14 x P2.0	16					11.3
361615	THP-1615	M16 x P1.5	18					13
361620	THP-1620	M16 x P2.0	18					13
361825	THP-1825	M18 x P2.5	20					14.5
362025	THP-2025	M20 x P2.5	22					16

※ 上記サイズ以外も製作致します。

外形図

寸法図（平面図）

寸法図（側面図）

使用方法・使用事例

使用方法

ねじ穴の位置出しはネジピンゲージで簡単に！（ピンゲージは三次元測定器でねじ穴の位置を簡単に求めることが可能）

ねじ穴の位置出しはネジピンゲージで簡単に！（ピンゲージは三次元測定器でねじ穴の位置を簡単に求めることが可能）

使い方

1.ねじ穴と同サイズのネジピンゲージを用意する
2.ねじ穴に手でネジピンゲージを挿入
3.測定する

使用事例

使用例
2か所のねじ穴による通り出しも簡単で正確
ねじ穴同士のピッチ測定にも使用可能

使用例

※画像をクリックすると動画をご覧いただけます。

商品TOP

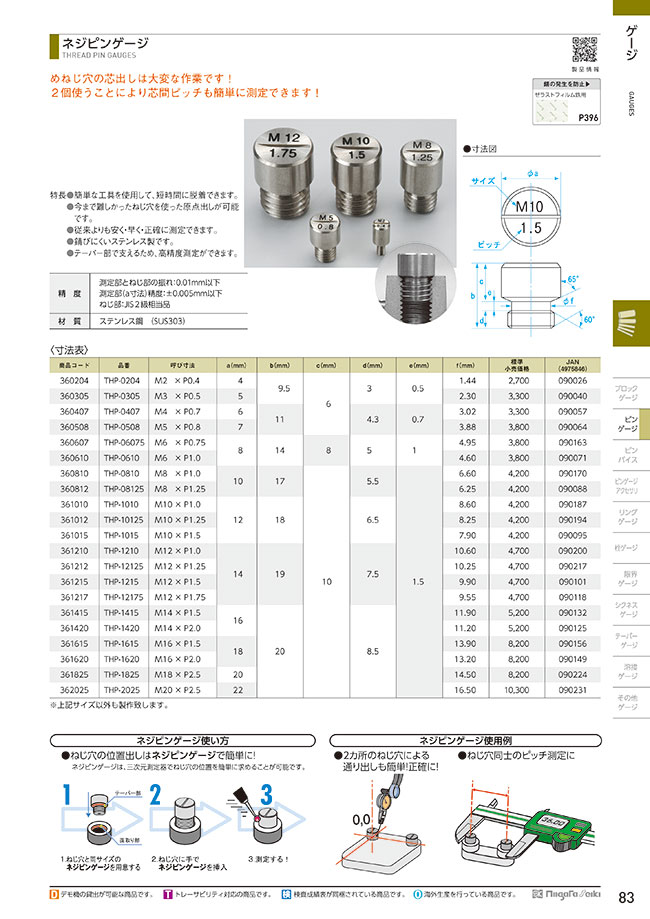

カタログ (見開き版)

絞り込み条件：8 項目の仕様が未選択です

ねじの種類
- メートルねじ
呼び
- 2
- 3
- 4
- 5
- 6
- 8
- 10
- 12
- 14
- 16
- 18
- M20
ピッチＰ
- 0.4
- 0.5
- 0.7
- 0.75
- 0.8
- 1
- 1.25
- 1.5
- 1.75
- 2
- 2.5
a(mm)
- 4
- 5
- 6
- 7
- 8
- 10
- 12
- 14
- 16
- 18
- 20
- 22
b(mm)
- 9.5
- 11
- 14
- 17
- 18
- 19
- 20
c(mm)
- 6
- 8
- 10
d(mm)
- 3
- 4
- 4.3
- 5
- 5.5
- 6.5
- 7.5
- 8.5
e(mm)
- 0.5
- 0.7
- 1
- 1.5
f(mm)
- 1.4
- 2.2
- 3
- 3.9
- 4.5
- 6
- 7.5
- 9.5
- 11.3
- 13
- 14.5
- 16
タイプ
- THP
出荷日
すべて
当日出荷可能
1日以内
3日以内

型番リスト

表示件数

型番

ねじの種類

呼び

ピッチＰ

(mm)

最小発注数量

メートルねじ	2	0.4	4	9.5	6	3	0.5	1.4	1個
メートルねじ	3	0.5	5	9.5	6	3	0.5	2.2	1個
メートルねじ	4	0.7	6	11	6	4.3	0.7	3	1個
メートルねじ	5	0.8	7	11	6	4	1	3.9	1個
メートルねじ	6	0.75	8	14	8	5	1	4.5	1個
メートルねじ	6	1	8	14	8	5	1	4.5	1個
メートルねじ	8	1	10	17	10	5.5	1.5	6	1個
メートルねじ	8	1.25	10	17	10	5.5	1.5	6	1個
メートルねじ	10	1	12	18	10	6.5	1.5	7.5	1個
メートルねじ	10	1.5	12	18	10	6.5	1.5	7.5	1個
メートルねじ	10	1.25	12	18	10	6.5	1.5	7.5	1個
メートルねじ	12	1	14	19	10	7.5	1.5	9.5	1個
メートルねじ	12	1.5	14	19	10	7.5	1.5	9.5	1個
メートルねじ	12	1.25	14	19	10	7.5	1.5	9.5	1個
メートルねじ	12	1.75	14	19	10	7.5	1.5	9.5	1個
メートルねじ	14	1.5	16	20	10	8.5	1.5	11.3	1個
メートルねじ	14	2	16	20	10	8.5	1.5	11.3	1個
メートルねじ	16	1.5	18	20	10	8.5	1.5	13	1個
メートルねじ	16	2	18	20	10	8.5	1.5	13	1個
メートルねじ	18	2.5	20	20	10	8.5	1.5	14.5	1個

通常単価(税別) (税込単価)	通常出荷日

3,100円 ( 3,410円 )	在庫品1日目当日出荷可能
3,800円 ( 4,180円 )	在庫品1日目当日出荷可能
3,800円 ( 4,180円 )	在庫品1日目当日出荷可能
4,400円 ( 4,840円 )	在庫品1日目当日出荷可能
4,400円 ( 4,840円 )	在庫品1日目当日出荷可能
4,400円 ( 4,840円 )	在庫品1日目当日出荷可能
4,900円 ( 5,390円 )	在庫品1日目当日出荷可能
4,900円 ( 5,390円 )	在庫品1日目当日出荷可能
4,900円 ( 5,390円 )	在庫品1日目当日出荷可能
4,900円 ( 5,390円 )	在庫品1日目当日出荷可能
4,900円 ( 5,390円 )	3日目
5,400円 ( 5,940円 )	在庫品1日目当日出荷可能
5,400円 ( 5,940円 )	3日目
5,400円 ( 5,940円 )	3日目
5,400円 ( 5,940円 )	在庫品1日目当日出荷可能
6,000円 ( 6,600円 )	在庫品1日目当日出荷可能
6,000円 ( 6,600円 )	在庫品1日目当日出荷可能
9,500円 ( 10,450円 )	3日目
9,500円 ( 10,450円 )	在庫品1日目当日出荷可能
9,500円 ( 10,450円 )	1日目

詳細情報

基本情報

めねじ穴の芯出しは大変な作業です！2個使うことにより芯間ピッチも簡単に測定できます！
【特長】
・簡単な工具を使用して、短時間に脱着できます。
・今まで難しかったねじ穴を使った原点出しが可能です。
・従来よりも安く・早く・正確に測定できます。
・錆びにくいステンレス製です。
・テーパー部で支えるため、高精度測定ができます。
【用途】
・ねじ穴の芯間測定、ねじ穴を使用した原点出しに使用。

商品担当おすすめ

新潟精機（SK）
ダイヤルキャリパゲージ(内側)
高精度な内径測定に最適
新潟精機（SK）
鋼ピンゲージ　（自由指定タイプ）
新潟精機（SK）
超硬限界プラグゲージH7（工作用）

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ネジピンゲージのレビュー

4.7平均満足度：4.78件のレビュー

星5
75%
星4
25%
星3
0%
星2
0%
星1
0%

ネジ穴の芯出し

満足度：5.02018/07/26

今までネジ穴では芯出しせずにいましたが、こちらの商品でできるようになり助かっています。締め終わりがテーパーになっているの...もっと読む

2人が参考にしています。

部品の測定

満足度：5.02020/01/15

ネジ穴ピッチの測定が正確に早くできるようなりました。それまではネジ穴のセンターを数回図って決めていましたが、このゲージで...もっと読む

1人が参考にしています。

ワークの貫通穴に対する校正に使用

満足度：5.02018/06/13

ワークの貫通穴に対する校正に使用しています。ワークに対し斜め穴を貫通させているため、3次元での検証がNGでありこの商品を...もっと読む

1人が参考にしています。

孔加工の位置出しに使っています

満足度：5.02019/11/01

溶接品や勾配の付いた加工面の、側面からの位置出しに使っています。測定してケガクよりも、CADで画いて位置を出した方が早...もっと読む

0人が参考にしています。

計測補助

満足度：5.02019/08/05

ネジ穴の位置計測に使っています。特に問題なく使えています、満足です。

0人が参考にしています。

8件全て見る

よくあるご質問（FAQ）

Qこのネジピンゲージに校正が付いているかを御確認お願い致します。

大変申し訳ありませんが、こちらの商品の校正は出来ません。
理由として、ネジ部だけの校正または頭だけの校正はできるのですがネジ部と頭の関係を加工後に測定することが困難で、完成品のネジ部芯を測定するという理論が無いです。
