ベッセル

静電気除去ACパルス・クリーンバー

Name: 静電気除去ACパルス・クリーンバー
Brand: ベッセル
SKU: 223005997748
Rating: 4.5 (2 reviews)

通常単価(税別): 6,842円～156,953円

税込単価: 7,526円～172,648円

通常出荷日：在庫品1日目～5日目一部当日出荷可能

ACパルス方式で高精度・高速除電が可能な、超高速除電エアー噴出口付き高性能のバー型除電機。【特長】・低...

詳細を確認

4.54.5

お得なエコノミーシリーズで消耗品もコストダウン！

ミスミ

【エコノミーシリーズ】帯電防止マット

通常価格(税別)： 23,303円 (税込価格：25,633円)

通常出荷日：在庫品1日目

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
AC 100Vで使用するにはオプションのACアダプターが必要です。

未確定 14 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

No.C-series 静電気除去ACパルス・クリーンバーの外形図と寸法

C-90

C-90の外形図

C-100、120、150、170、200、220、270、300

C-100、120、150、170、200、220、270、300の外形図

品番No.	幅 mm	高さ mm	厚さ mm	本体重量 kg
C-90	877	96	33	0.9
C-100	1078	96	33	1
C-120	1318	96	33	1.2
C-150	1558	96	33	1.4
C-170	1798	96	33	1.6
C-200	2038	96	33	1.8
C-220	2278	96	33	2.3
C-250	2518	96	33	2.6
C-270	2758	96	33	2.8
C-300	2998	96	33	3.1

空気消費量表(L/min)

	C-90	C-100	C-120	C-150	C-170	C-200
0.1MPa	45	60	75	80	85	90
0.2MPa	80	95	110	125	140	150
0.3MPa	100	130	150	175	195	210

No.C-series 静電気除去ACパルス・クリーンバーの除電性能

周波数:0.1Hz

周波数:0.3Hz

周波数:1Hz

周波数:3Hz

周波数:5Hz

周波数:8Hz

周波数:10Hz

周波数:20Hz

周波数:30Hz

周波数:50Hz

No.C-series 静電気除去ACパルス・クリーンバー（ショートタイプ）の外形図と寸法

No.C-series 静電気除去ACパルス・クリーンバー（ショートタイプ）の外形図

品番	電極数	A	B	C	D	重量	空気消費量（0.3MPa）
C-40	5	240mm	360mm	402mm	422mm	0.78kg	48L/min
C-60	8	420mm	540mm	582mm	602mm	1.08kg	64L/min

No.C-series 静電気除去ACパルス・クリーンバー（ショートタイプ）の除電性能

除電性能図

周波数:30Hz
電圧レベル:10.5kV p-p
エアー圧:0.1MPa/0.3MPa
温度:24℃±1℃、44%±2%RH
減衰時間:±1000V→±100V
CPM:20pF±2pF（150×150mm）

0.1MPa

0.3MPa

商品TOP

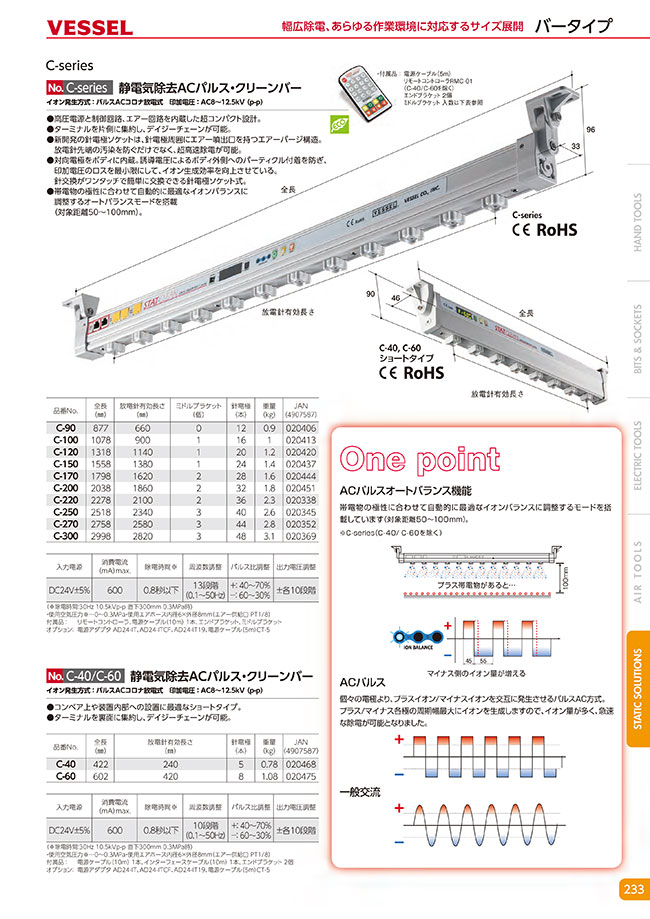

カタログ (見開き版)

絞り込み条件：14 項目の仕様が未選択です

種類
- 交流方式
商品タイプ
- バータイプ
その他
- オプション
詳細タイプ
- リモートコントローラ
- 本体ショート
- 本体ロング
- 電源アダプタ
- 電源ケーブル
出力電源(V)
- DC 24
放電針有効長さ(mm)
- 240
- 420
- 660
- 900
- 1140
- 1380
- 1620
- 1860
- 2100
- 2340
- 2580
- 2820
奥行(mm)
- 33
- 46
高さ(mm)
- 90
- 96
消費電流(mA)
- 600
電源(V)
- AC 100～240
入力電源(V)
- DC 24
幅(mm)
- 422
- 602
- 877
- 1078
- 1318
- 1558
- 1798
- 2038
- 2278
- 2518
- 2758
- 2998
質量(g)
- 780
- 900
- 1000
- 1080
- 1200
- 1400
- 1600
- 1800
- 2300
- 2600
- 2800
- 3100
出力電圧(kV)
- AC 8～12.5
出荷日
すべて
当日出荷可能
1日以内
2日以内
4日以内
5日以内

型番リスト

表示件数

型番

種類

商品タイプ

その他

詳細タイプ

出力電源

(V)

放電針有効長さ

(mm)

奥行(mm)

高さ(mm)

消費電流(mA)

電源(V)

入力電源(V)

幅(mm)

質量(g)

出力電圧(kV)

周波数

イオンバランス

パルス比

エアー継手

オゾン発生量

除電方式

針電極

(本)

付属品1

注意

ミドルブラケット

(個)

使用流体

使用距離

最小発注数量

-	-	オプション	電源アダプタ	DC 24	-	-	-	-	AC 100～240	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	1個
交流方式	バータイプ	-	本体ショート	-	240	46	90	600	-	DC 24	422	780	AC 8～12.5	0.1～50Hz	±30V以内（1000mm）	プラス側40～70%、マイナス側60～30%	PT1/8	0.05ppm以下	パルスACコロナ放電式	5	インターフェースケーブル、エンドブラケット（取付済）、電源ケーブル10m	-	-	クリーンドライエアーまたはN2（0.3MPa以下）	50～2000mm	1個
交流方式	バータイプ	-	本体ショート	-	420	46	90	600	-	DC 24	602	1080	AC 8～12.5	0.1～50Hz	±30V以内（1000mm）	プラス側40～70%、マイナス側60～30%	PT1/8	0.05ppm以下	パルスACコロナ放電式	8	インターフェースケーブル、エンドブラケット（取付済）、電源ケーブル10m	-	-	クリーンドライエアーまたはN2（0.3MPa以下）	50～2000mm	1個
交流方式	バータイプ	-	本体ロング	-	660	33	96	600	-	DC 24	877	900	AC 8～12.5	0.1～50Hz	±30V以内（1000mm）	プラス側40～70%、マイナス側60～30%	PT1/8	0.05ppm以下	パルスACコロナ放電式	12	リモートコントローラ、電源ケーブル10m、エンドブラケット（取付済）、ミドルブラケット	-	-	クリーンドライエアーまたはN2（0.3MPa以下）	50～2000mm	1個
交流方式	バータイプ	-	本体ロング	-	900	33	96	600	-	DC 24	1078	1000	AC 8～12.5	0.1～50Hz	±30V以内（1000mm）	プラス側40～70%、マイナス側60～30%	PT1/8	0.05ppm以下	パルスACコロナ放電式	16	リモートコントローラ、電源ケーブル10m、エンドブラケット（取付済）、ミドルブラケット	-	1	クリーンドライエアーまたはN2（0.3MPa以下）	50～2000mm	1個
交流方式	バータイプ	-	本体ロング	-	1140	33	96	600	-	DC 24	1318	1200	AC 8～12.5	0.1～50Hz	±30V以内（1000mm）	プラス側40～70%、マイナス側60～30%	PT1/8	0.05ppm以下	パルスACコロナ放電式	20	リモートコントローラ、電源ケーブル10m、エンドブラケット（取付済）、ミドルブラケット	-	1	クリーンドライエアーまたはN2（0.3MPa以下）	50～2000mm	1個
交流方式	バータイプ	-	本体ロング	-	1380	33	96	600	-	DC 24	1558	1400	AC 8～12.5	0.1～50Hz	±30V以内（1000mm）	プラス側40～70%、マイナス側60～30%	PT1/8	0.05ppm以下	パルスACコロナ放電式	24	リモートコントローラ、電源ケーブル10m、エンドブラケット（取付済）、ミドルブラケット	-	1	クリーンドライエアーまたはN2（0.3MPa以下）	50～2000mm	1個
交流方式	バータイプ	-	本体ロング	-	1620	33	96	600	-	DC 24	1798	1600	AC 8～12.5	0.1～50Hz	±30V以内（1000mm）	プラス側40～70%、マイナス側60～30%	PT1/8	0.05ppm以下	パルスACコロナ放電式	28	リモートコントローラ、電源ケーブル10m、エンドブラケット（取付済）、ミドルブラケット	-	2	クリーンドライエアーまたはN2（0.3MPa以下）	50～2000mm	1個
交流方式	バータイプ	-	本体ロング	-	1860	33	96	600	-	DC 24	2038	1800	AC 8～12.5	0.1～50Hz	±30V以内（1000mm）	プラス側40～70%、マイナス側60～30%	PT1/8	0.05ppm以下	パルスACコロナ放電式	32	リモートコントローラ、電源ケーブル10m、エンドブラケット（取付済）、ミドルブラケット	-	2	クリーンドライエアーまたはN2（0.3MPa以下）	50～2000mm	1個
交流方式	バータイプ	-	本体ロング	-	2100	33	96	600	-	DC 24	2278	2300	AC 8～12.5	0.1～50Hz	±30V以内（1000mm）	プラス側40～70%、マイナス側60～30%	PT1/8	0.05ppm以下	パルスACコロナ放電式	36	リモートコントローラ、電源ケーブル10m、エンドブラケット（取付済）、ミドルブラケット	-	2	クリーンドライエアーまたはN2（0.3MPa以下）	50～2000mm	1個
交流方式	バータイプ	-	本体ロング	-	2340	33	96	600	-	DC 24	2518	2600	AC 8～12.5	0.1～50Hz	±30V以内（1000mm）	プラス側40～70%、マイナス側60～30%	PT1/8	0.05ppm以下	パルスACコロナ放電式	40	リモートコントローラ、電源ケーブル10m、エンドブラケット（取付済）、ミドルブラケット	-	3	クリーンドライエアーまたはN2（0.3MPa以下）	50～2000mm	1個
交流方式	バータイプ	-	本体ロング	-	2580	33	96	600	-	DC 24	2758	2800	AC 8～12.5	0.1～50Hz	±30V以内（1000mm）	プラス側40～70%、マイナス側60～30%	PT1/8	0.05ppm以下	パルスACコロナ放電式	44	リモートコントローラ、電源ケーブル10m、エンドブラケット（取付済）、ミドルブラケット	-	3	クリーンドライエアーまたはN2（0.3MPa以下）	50～2000mm	1個
交流方式	バータイプ	-	本体ロング	-	2820	33	96	600	-	DC 24	2998	3100	AC 8～12.5	0.1～50Hz	±30V以内（1000mm）	プラス側40～70%、マイナス側60～30%	PT1/8	0.05ppm以下	パルスACコロナ放電式	48	リモートコントローラ、電源ケーブル10m、エンドブラケット（取付済）、ミドルブラケット	-	3	クリーンドライエアーまたはN2（0.3MPa以下）	50～2000mm	1個
-	-	オプション	電源ケーブル	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	1個

通常単価(税別) (税込単価)	通常出荷日

7,301円 ( 8,031円 )	在庫品1日目当日出荷可能
65,554円 ( 72,109円 )	1日目
69,738円 ( 76,712円 )	4日目
82,418円 ( 90,660円 )	4日目
102,004円 ( 112,204円 )	2日目
91,998円 ( 101,198円 )	2日目
107,102円 ( 117,812円 )	2日目
117,810円 ( 129,591円 )	2日目
127,416円 ( 140,158円 )	2日目
127,710円 ( 140,481円 )	2日目
137,610円 ( 151,371円 )	2日目
147,510円 ( 162,261円 )	2日目
156,953円 ( 172,648円 )	2日目
6,842円 ( 7,526円 )	5日目

詳細情報

基本情報

ACパルス方式で高精度・高速除電が可能な、超高速除電エアー噴出口付き高性能のバー型除電機。
【特長】
・低電圧入力（DC24V）のため、自動機組み込みなどの配線が容易で安全。
・渡り配線にて最大4台まで連結して電源を供給可能。針電極ソケット式、針交換が容易。
・高圧出力に異常が検知された場合､ H/Vランプが点灯しアラーム信号が出力。
・針電極の清掃周期を設定し、設定された時間がくるとランプが点灯しアラーム信号が出力。
・複数台使用する場合にそれぞれの機器を識別するためのアドレス設定（1～16）が可能。
・ポケットに入るカード型リモコン。離れた場所からでも本製品の制御が可能。
【用途】
・コンパクト・軽量設計で、電子部品製造装置組込からガラス基板搬送などの除電まで可能。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
AC 100Vで使用するにはオプションのACアダプターが必要です。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
