合格配線チェッカー Z-222

製品特長・仕様

製品の基本仕様・特長

候補問題を完成させる楽しみができるチェッカー

• 候補問題練習後、自分ではすぐに分かりにくい配線確認をLEDの点灯により目で確認可能。また、LEDを実際に使うことで電気の極性について学ぶことも可能。
• 候補問題内のコンセント・ランプレセプタクル・引掛けシーリング・施工省略部の配線確認が可能。
• 電線が実際に使用される100Vではなく、単3電池2本の3V仕様なので安全に確認可能（モニター用に単3電池2本付属）。
• 回路内の電気の流れを解説した使用説明を掲載。

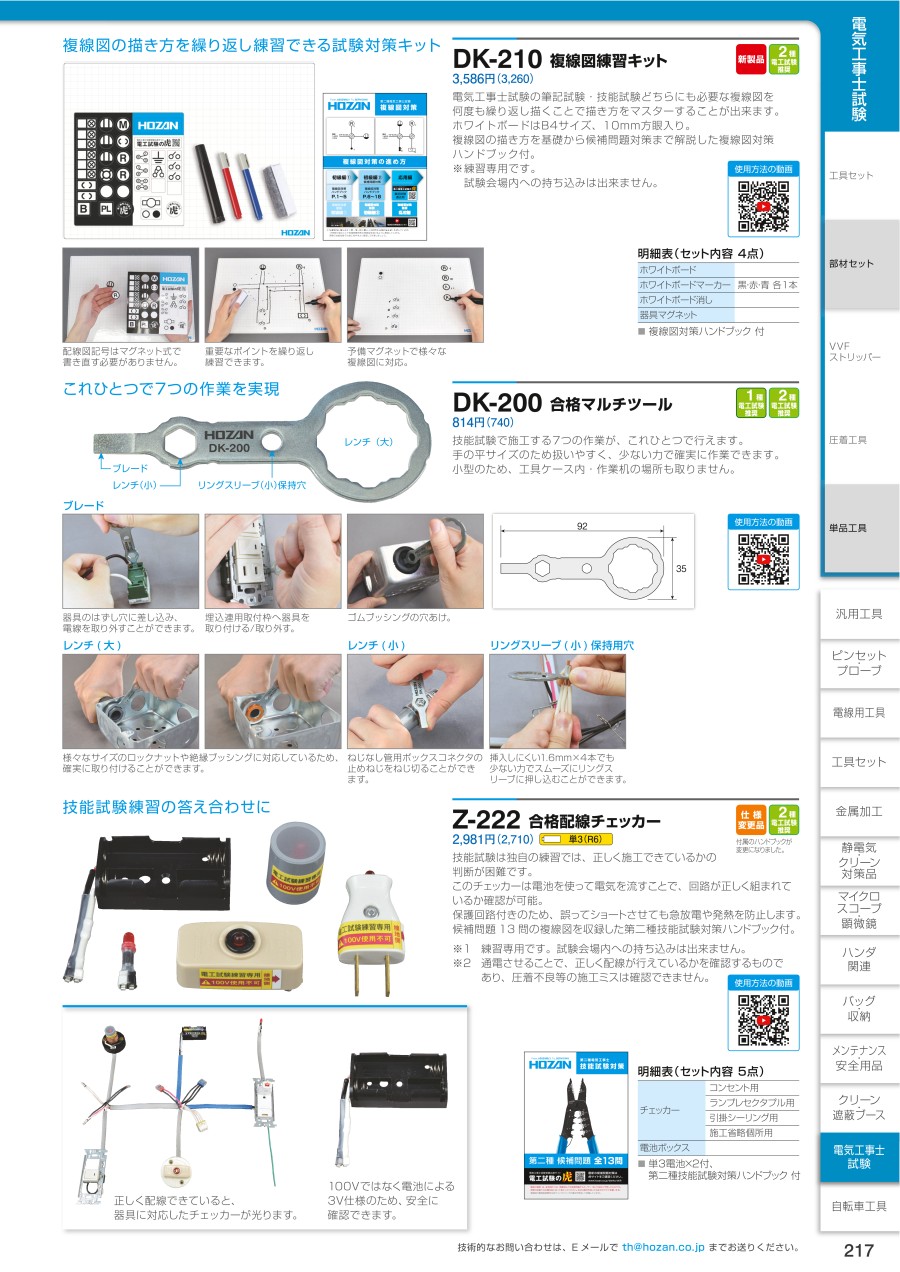

技能試験練習の答え合わせに
技能試験は独自の練習では、正しく施工できているかの判断が困難です。このチェッカーは電池を使って電気を流すことで、回路が正しく組まれているか確認が可能。
保護回路付きのため、誤ってショートさせても急放電や発熱を防止します。

問題を作成した後も配線が行えるかLEDの視覚で確認できる。

コンセントチェッカー

ランプレセプタクルチェッカー

引掛けシーリングチェッカー

施行省略チェッカー

電源ボックス

• 電源：アルカリ単3電池（R6）×2 付属
• 明細表1：（セット内容 6点）チェッカー（コンセント用／ランプレセクタプル用／引掛シーリング用／施工省略個所用）／電池ボックス／技能試験対策ハンドブック

注意・禁止事項

1. 1.チェッカーは練習専用です。試験会場内への持ち込みはできません。
2. 2.「合格配線チェッカー」は正しく配線を行えているかを確認するものであり、圧着不良等の施工ミスは確認できません。また、商品名の「合格」は試験の合格を保証するものではありません。
3. 3.本製品では「パイロットランプ」「200V回路」「アース回路」の配線確認はできません。
