パナソニック溶接システム

ノズル（CO2/MAG) 180A/200A用・小口径タイプ【5個入り】

ノズル（CO2/MAG) 180A/200A用・小口径タイプ TGN01208
通常単価(税別)
6,077円
税込単価
6,685円
通常出荷日：5日目

【特長】絶縁体ノズル内蔵でそのままトーチボディに接続可【用途】溶接用のパーツ

お得なエコノミーシリーズで消耗品もコストダウン！

【エコノミーシリーズ】耐熱手袋

ミスミ

【エコノミーシリーズ】耐熱手袋
通常価格(税別)： 5,000円 (税込価格：5,500円)

通常出荷日：在庫品1日目

型番:

TGN01208
解除
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：
パック (5個入り)

TGN01208の仕様・寸法情報

商品タイプ
溶接用トーチ部品
詳細タイプ
小口径タイプ
電流
180A用200A用
A内径(mm)
13
B外径(mm)
19
L全長(mm)
75
備考
-
主な適用トーチ(□は4型、3型トーチに対応/■は4型、1型対応)
YT-18CS(B.C.D)□ YT-18DS(B)□ YT-18ES■ YT-20CS(B)□ YT-20DS(B)□ YT-20ES■
用途
CO2/MAG用
-
-

型番リスト

表示件数
  • 1
    • 型番
    TGN01208
    最小発注数量
    1パック

    5個入り

    通常単価(税別) (税込単価)
    通常出荷日
    6,077円
    ( 6,685円 )
    5日目
  • 1

    • 詳細情報

    基本情報

    【特長】
    絶縁体ノズル内蔵でそのままトーチボディに接続可
    【用途】
    溶接用のパーツ

    商品情報

    製品特長・仕様

    製品の基本仕様・特長

    型番電流タイプA：内径
    （mm）    		B：外径
    （mm）    		L：全長
    （mm）    		主な適用トーチ
    TGN 01208180A／200A用小口径タイプ131975YT-18CS（B.C.D）□ YT-18DS（B）□ YT-18ES■
    YT-20CS（B）□ YT-20DS（B）□ YT-20ES■

    □は4型、3型トーチに対応／■は4型、1型に対応



    【トーチ分解図】

    ノズル（CO2/MAG) 180A/200A用・小口径タイプ【5個入り】 トーチ分解図


    ■部品明細（部品コード）〈分離コネクションタイプ〉

    No.部品名YT-18CS4YT-20CS4YT-20CSB4YT-20CF4YT-35CE4YT-35CEM4
    1トーチボディーTCU20111-TCU35056
    フレキトーチボディー-TCU20113-
    1-1OリングP8V
    2ノズルTGN01208TGN01311※TGN00044（S1）
    --TGN00043（S2）
    アークスポット用ノズル※TGN01210※TGN01672※TGN01615
    3オリフィス-TGR01001
    4ハンドルSTKC00030
    4-1パッキンTZV00002
    5スイッチレバーSTHL00013
    6スイッチバネTBN00003
    7インナチューブTGT00606TGT00607TGT00612TGT00613TGT00608
    8インシュレータ-TFZ20102TFZ35101
    9チップ※TET00630（0.6mm）TET00958（0.9mm）TET00841（0.8mm）TET00958（0.9mm）※TET00958（0.9mm）
    TET00841（0.8mm）※TET01067（1.0mm）
    -※TET01296（1.2mm）-※TET01296（1.2mm）TET01296（1.2mm）
    10ライナーTDT00260（083）TDT00261（125）TDT00272（102）TDT00261（125）TDT00264（125）
    10-1OリングP8V
    11パワーケーブルTDX00240TDX00242TDX00243TDX00255
    11-1締付ボルトTMB00503
    12保護筒TFP00018
    13ビンXPJ4B18
    14マイクロスイッチYTA16（AM59356A）
    15スイッチカバーTSK50102
    16ガスホース組立品TWG18102
    17制御ケーブル組立品TWU18102

    ※印はオプションです。

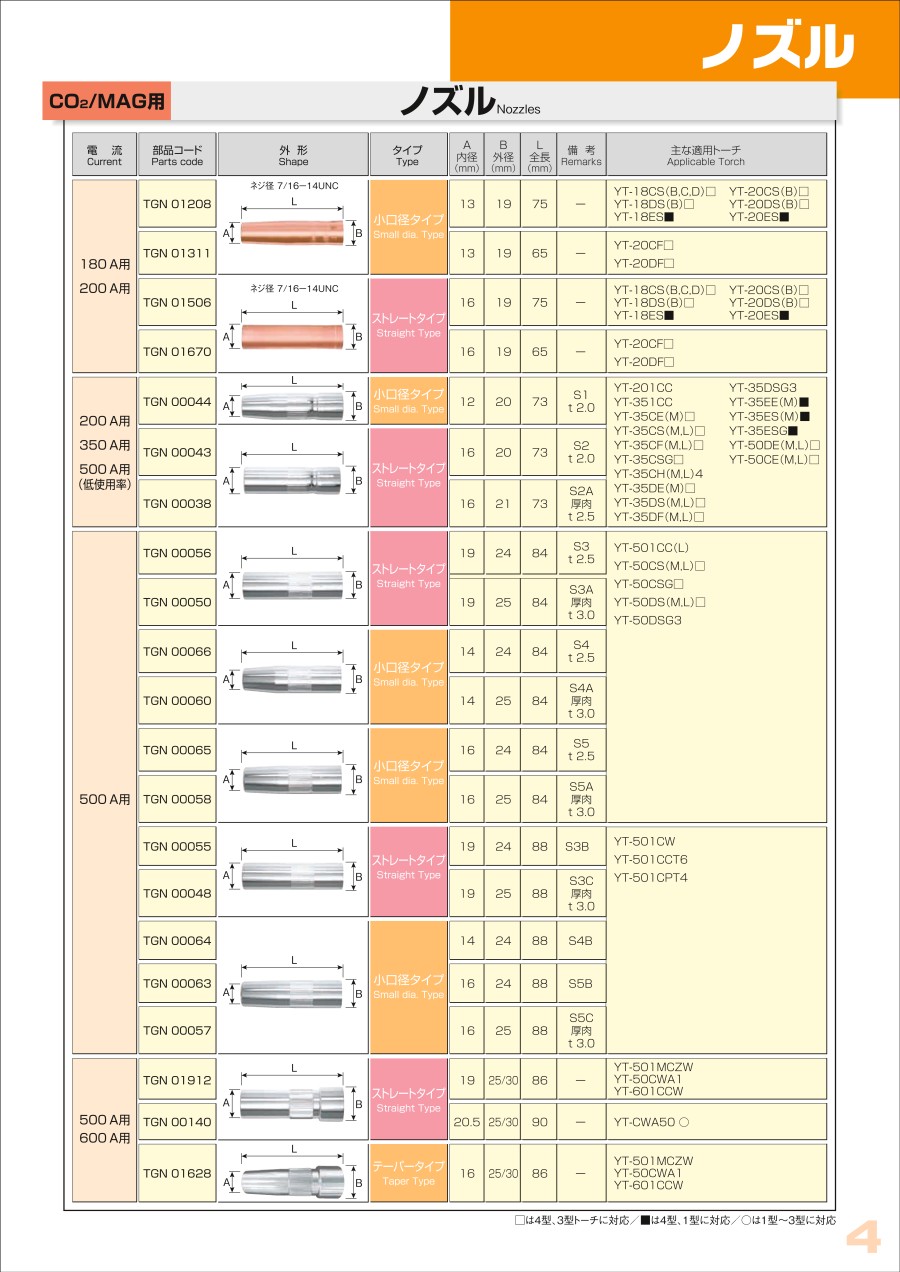

    外形図

    ノズル（CO2/MAG) 180A/200A用・小口径タイプ【5個入り】 外形図

    ネジ径 7/16-14UNC

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    ノズル（CO2/MAG) 180A/200A用・小口径タイプの型番TGN01208のページです。 型番TGN01208に関する仕様情報を記載しております。
