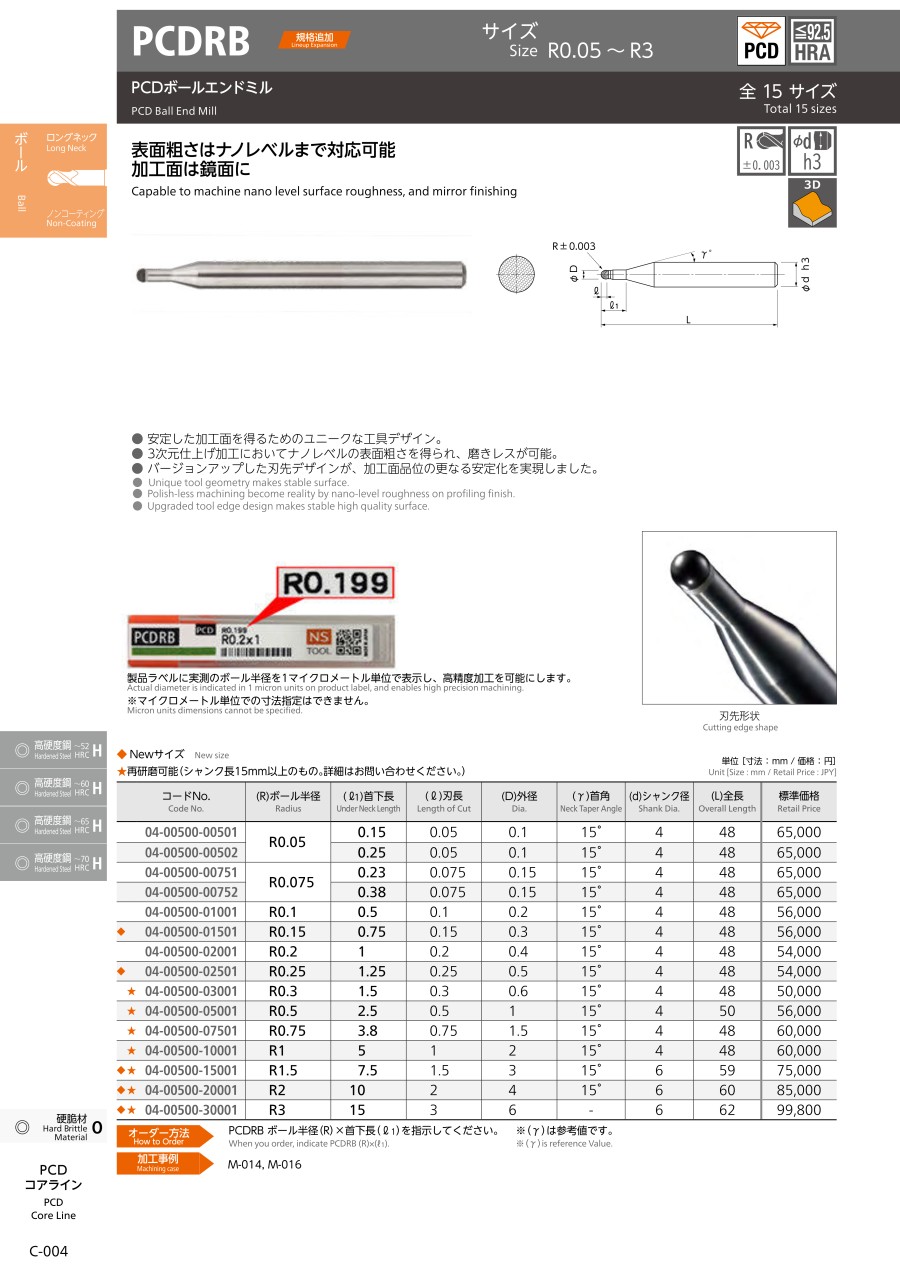

PCDボールエンドミル PCDRB

カタログ |

通常単価(税別): 29,500円～61,581円

税込単価: 32,450円～67,739円

通常出荷日：1日目

【特長】・安定した加工面を得るためのユニークな工具デザイン・3次元仕上げ加工においてナノレベルの表面粗...

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が15型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

表面粗さはナノレベルまで対応可能
加工面は鏡面に

安定した加工面を得るためのユニークな工具デザイン。
3次元仕上げ加工においてナノレベルの表面粗さを得られ、磨きレスが可能。

外形図

規格表

単位：mm

コードNo.	（R）ボール半径	（l1）首下長	（l）刃長	（D）外径	（r）首角	（d）シャンク径	（L）全長
04-00500-00501	R0.05	0.15	0.05	0.1	15°	4	48
04-00500-00502	R0.05	0.25	0.05	0.1	15°	4	48
04-00500-00751	R0.075	0.23	0.075	0.15	15°	4	48
04-00500-00752	R0.075	0.38	0.075	0.15	15°	4	48
04-00500-01001	R0.1	0.5	0.1	0.2	15°	4	48
04-00500-02001	R0.2	1	0.2	0.4	15°	4	48
04-00500-03001	R0.3	1.5	0.3	0.6	15°	4	48
04-00500-05001	R0.5	2.5	0.5	1	15°	4	50
04-00500-07501	R0.75	3.8	0.75	1.5	15°	4	48
04-00500-10001	R1	5	1	2	15°	4	48
04-00500-15001	R1.5	7.5	1.5	3	15°	6	59
04-00500-20001	R2	10	2	4	15°	6	60
04-00500-30001	R3	15	3	6	-	6	62

※（r）は参考値です。

使用方法・事例

被削材：HAP40（64HRC）
ワークサイズ：50×25mm（加工深さ15mm）
クーラント：不水溶性切削油（仕上げ加工）

NS TOOLのロゴも映り込む鏡面性

使用工具 PCDRB R3×首下長15
n：16000min-1、vf：700mm/min
ap×ae：0.009×0.009mm

表面粗さ側面 Ra 0.004μm
底面 Ra 0.023μm

使用工具 PCDRB R1.5×首下長7.5
n：25000min-1、vf：700mm/min
ap×ae：0.006×0.006mm

表面粗さ側面 Ra 0.006μm
底面 Ra 0.046μm

動画

推奨切削条件

推奨切削条件表

被削材		高硬度鋼・ハイス（～70HRC）					超硬合金（～92.5HRA）
Rサイズ	首下長	取り代	切込み量		回転数	送り速度	取り代	切込み量		回転数	送り速度
Rサイズ	首下長	mm	a_p mm	a_e mm	min^-1	mm/min	mm	a_p mm	a_e mm	min^-1	mm/min
0.05	0.15	0.001	0.001	0.001	40,000	50	0.001	0.001	0.001	40,000	50
0.05	0.25	0.001	0.001	0.001	40,000	25	0.001	0.001	0.001	40,000	25
0.075	0.23	0.001	0.001	0.001	40,000	100	0.001	0.001	0.001	40,000	100
0.075	0.38	0.001	0.001	0.001	40,000	50	0.001	0.001	0.001	40,000	50
0.1	0.5	0.001	0.001	0.001	40,000	100	0.001	0.001	0.001	40,000	100
0.15	0.75	0.001	0.001	0.001	40,000	150	0.001	0.001	0.001	40,000	120
0.2	1	0.002	0.002	0.002	40,000	200	0.002	0.002	0.002	40,000	150
0.25	1.25	0.002	0.002	0.002	40,000	300	0.002	0.002	0.002	40,000	170
0.3	1.5	0.003	0.003	0.003	40,000	400	0.002	0.002	0.002	40,000	200
0.5	2.5	0.005	0.005	0.005	40,000	500	0.003	0.003	0.003	40,000	300
0.75	3.8	0.005	0.005	0.005	40,000	600	0.004	0.004	0.004	40,000	400
1	5	0.005	0.005	0.005	40,000	800	0.005	0.005	0.005	40,000	500
1.5	7.5	0.005	0.006	0.006	30,000	800	0.005	0.005	0.005	30,000	500
2	10	0.005	0.007	0.007	22,000	800	0.005	0.006	0.006	20,000	500
3	15	0.005	0.009	0.009	16,000	800	0.005	0.007	0.007	12,000	500

切削条件時の注意

※1 切込み量のapは軸方向の切込み深さ、aeは半径方向の切込み深さを示します。
※2 切込み量は最大値になります。機械剛性や主軸剛性、要求精度などに合わせて調整してください。
※3 仕上げ代が加工面に対して均一になるよう、前加工（中仕上げ）時にご注意ください。
※4 加工中の潤滑性、排出性が低下しないよう、クーラントが加工点まで到達するように注意してください。
※5 コーナ部、溝加工など、負荷が高くなる加工箇所では、特に条件設定やツールパスに注意してください。
※6 不水溶性切削油をお奨めします。
※7 不水溶性切削油を使用する場合は、加工時に発生する火花や破損で引火、火災の危険があります。防火対策を必ず行ってください。

適用被削材

高硬度鋼 H	硬脆材 O
◎	◎

型番リスト

表示件数

型番

刃径

(mm)

刃長

(mm)

コーナ・ボール半径

(mm)

首下長

(mm)

シャンク径

(mm)

全長

(mm)

商品コード

首角

(°)

最小発注数量

0.1	0.05	0.05	0.15	4	48	04-00500-00501	15	1個
0.1	0.05	0.05	0.25	4	48	04-00500-00502	15	1個
0.15	0.075	0.075	0.23	4	48	04-00500-00751	15	1個
0.15	0.075	0.075	0.38	4	48	04-00500-00752	15	1個
0.2	0.1	0.1	0.5	4	48	04-00500-01001	15	1個
0.4	0.2	0.2	1	4	48	04-00500-02001	15	1個
0.6	0.3	0.3	1.5	4	48	04-00500-03001	15	1個
1	0.5	0.5	2.5	4	50	04-00500-05001	15	1個
0.3	0.15	0.15	0.75	4	48	04-00500-01501	15	1個
0.5	0.25	0.25	1.25	4	48	04-00500-02501	15	1個
1.5	0.75	0.75	3.8	4	48	04-00500-07501	15	1個
2	1	1	5	4	48	04-00500-10001	15	1個
3	1.5	1.5	7.5	6	59	04-00500-15001	15	1個
4	2	2	10	6	60	04-00500-20001	15	1個
6	3	3	15	6	62	04-00500-30001	-	1個

通常単価(税別) (税込単価)	通常出荷日

38,350円 ( 42,185円 )	1日目
38,350円 ( 42,185円 )	1日目
38,350円 ( 42,185円 )	1日目
38,350円 ( 42,185円 )	1日目
33,040円 ( 36,344円 )	1日目
31,860円 ( 35,046円 )	1日目
29,500円 ( 32,450円 )	1日目
33,040円 ( 36,344円 )	1日目
36,800円 ( 40,480円 )	1日目
35,486円 ( 39,035円 )	1日目
35,400円 ( 38,940円 )	1日目
35,400円 ( 38,940円 )	1日目
46,278円 ( 50,906円 )	1日目
52,449円 ( 57,694円 )	1日目
61,581円 ( 67,739円 )	1日目

詳細情報

基本情報

基本情報

【特長】
・安定した加工面を得るためのユニークな工具デザイン
・3次元仕上げ加工においてナノレベルの表面粗さを得られ、磨きレスが可能

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

PCDボールエンドミル PCDRBのレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品 PCDボールエンドミル PCDRB	ビームボールエンドミル VN-DBS2形	PCD 2枚刃スパイラルボールエンドミル DBE-2	モールドフィニッシュマスタースミダイヤバインダレスボールエンドミル NPDBS型	モールドフィニッシュマスタースミダイヤバインダレスボールエンドミル NPDB型	PCD 2枚刃ボールエンドミル超硬加工用 DCBE-2
メーカー	日進工具	ダイジェット	協和精工	住友電工ハードメタル	住友電工ハードメタル	協和精工
通常価格	29,500円-	166,600円	63,799円 -	60,404円 -	156,585円 -	62,901円 -
通常出荷日	1日目	3日目	3日目	1日目〜	1日目〜	3日目
加工用途（加工形状）	曲面	曲面 / R溝	側面 / 曲面 / 彫込み / R溝	平面 / 側面 / 曲面 / R溝	平面 / 側面 / 曲面 / R溝	側面 / 曲面 / 彫込み / R溝
工具材質	ダイヤモンド	ダイヤモンド	ダイヤモンド	ダイヤモンド	ダイヤモンド	ダイヤモンド
被削材	高硬度鋼～HRC55 / 高硬度鋼～HRC60 / 高硬度鋼HRC61～	アルミ	アルミ / 銅 / グラファイト	-	-	-
ねじれ角	ネジレなし	-	標準ネジレ(30～44°)	-	-	-
コーティング	ノンコート	ノンコート	-	ノンコート	ノンコート	-
