クニペックス

エンドスリーブ用自動調整圧着ペンチ

エンドスリーブ用自動調整圧着ペンチ 9753-08
通常単価(税別)
38,978円
税込単価
42,876円
通常出荷日：6日目

握りやすいスリムなハンドルのエンドスリーブ圧着ペンチ。【特長】・DIN46228第1項および第4項に準...

詳細を確認

型番:

9753-08
解除
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

9753-08の仕様・寸法情報

JANコード
4003773040484
全長(mm)
190
重量(g)
475
グリップ種類
コンフォート
クリンピング能力(mm2)
0.08-6
クリンピング能力(AWG)
28-10
仕様
ヘッド仕上げ：磨き
-
-

商品情報

エンドスリーブ圧着ペンチ 9753-08/9753-09の仕様

エンドスリーブ用の圧着プライヤーは、ユーザーにとって大きな2つのメリットがある。
使用するエンドスリーブに合わせて自動調整。これによってユーザーの負担が軽くなり、しかも安全で、確実な、素早い圧着が可能。
前面から挿入：狭いスペースでの難しい作業を楽にする。
プライヤーは黒く表面処理されており、ハンドルは複数の材質で作られたプラスチックカバー付き。

  • 対応端子：エンドスリーブ
  • ヘッド仕上げ：磨き
  • ハンドル仕様：コンフォート
エンドスリーブ用自動調整圧着ペンチ:関連画像

9753-08

1つのダイスで0.08～10.0mm2を圧着。
最大2.5mm2のエンドスリーブを横から平行に通すことが可能。
最大2×4mm2または2×AWG10のすべてのツインエンドスリーブにとくに合う。

  • 容量：0.08-10mm2
  • AWG：28-7
  • 長さ：190mm
  • 重量：477g
  • 四角形状圧着
エンドスリーブ用自動調整圧着ペンチ:関連画像

9753-09

1つのダイスで0.08～10.0mm2および16.0mm2を圧着。
圧着範囲0.08〜10または16.0mm2の調整用セレクタレバー付き。
最大2×6mm2または2×AWG8のすべてのツインエンドスリーブにとくに合う。

  • 容量：0.08-10+16mm2
  • AWG：28-5
  • 長さ：190mm
  • 重量：486g
  • 六角形状圧着

エンドスリーブ圧着ペンチ 9753-08/9753-09の使用用途

エンドスリーブ用自動調整圧着ペンチ:関連画像

使用イメージ1

スイッチボードなどにエンドスリーブを前から挿入

エンドスリーブ用自動調整圧着ペンチ:関連画像

使用イメージ2

4角圧着

エンドスリーブ用自動調整圧着ペンチ:関連画像

使用イメージ3

例えば狭いスペースなどでは、最大2.5mm2のエンドスリーブを側面から平行に挿入できます。

型番リスト

表示件数
  • 1
    • 型番
    9753-08

    JANコード

    クリンピング能力

    (mm2)

    クリンピング能力

    (AWG)

    		最小発注数量
    4003773040484
    0.08-6
    28-10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    38,978円
    ( 42,876円 )
    6日目
  • 1

    • 詳細情報

    基本情報

    握りやすいスリムなハンドルのエンドスリーブ圧着ペンチ。
    【特長】
    ・DIN46228第1項および第4項に準じるエンドスリーブの圧着に。
    ・ハンダ付けを必要としない端子等の圧着作業に。
    ・エンドスリーブをツール正面から差し込み圧着する。
    ・必要なエンドスリーブのサイズに自動で調節。
    ・強制ロック（解除可能）により安定した圧着作業が可能。
    ・圧着力は工場で精密に調整（較正）。
    ・トグルレバーによって力を増幅し、作業の疲労を軽減。
    【用途】
    ・ハンダ付けを必要としない端子等の圧着作業に。
    ・エンドスリーブ用、フェルール用に。

    商品担当おすすめ

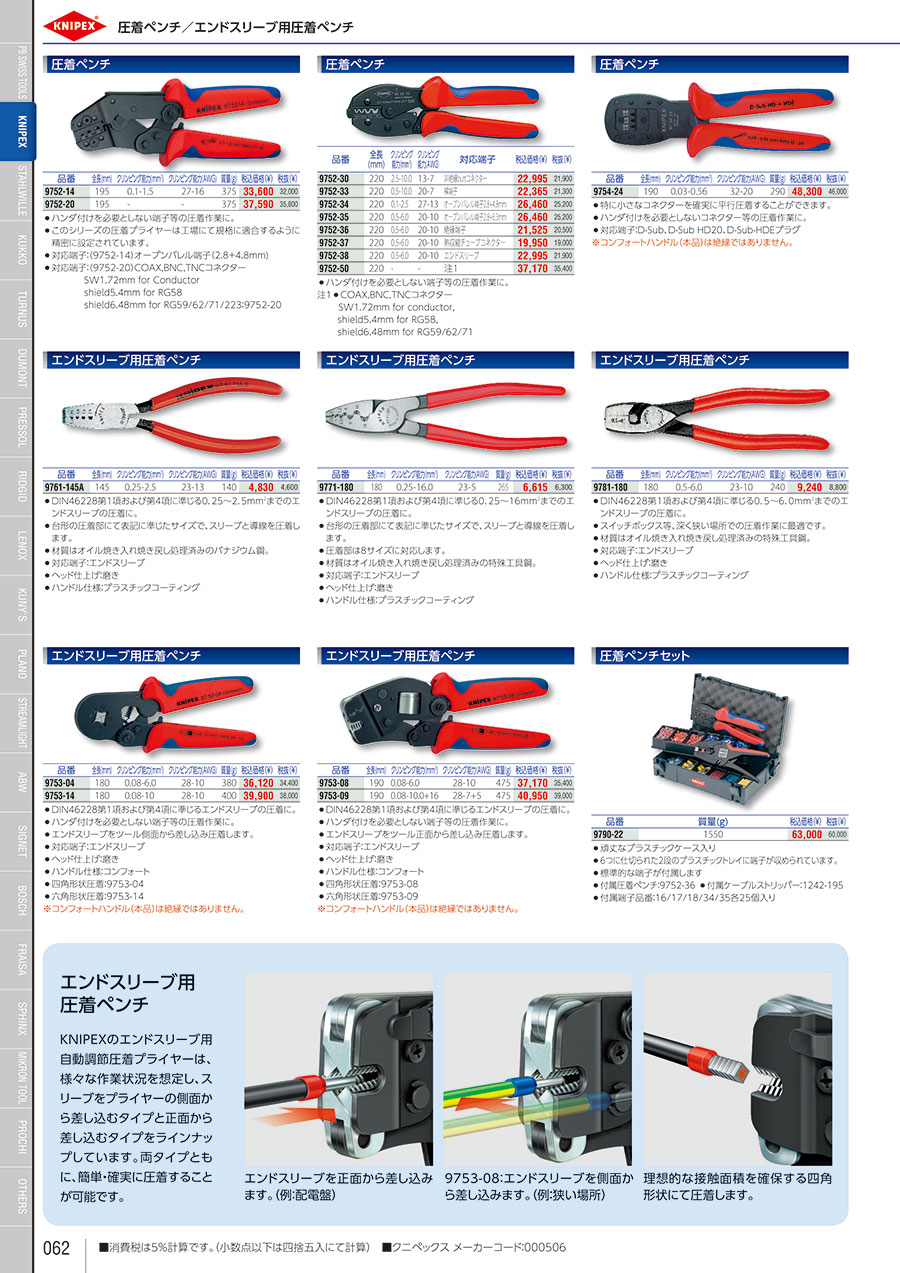

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    エンドスリーブ用自動調整圧着ペンチの型番9753-08のページです。 型番9753-08に関する仕様情報を記載しております。
    エンドスリーブ用自動調整圧着ペンチのレビュー
    5平均満足度：5.01件のレビュー
    各種圧着に
    5
    満足度：5.02021/05/01
    専用ダイスで圧着する際に必要なペンチです。 これ単体じゃ使えず、ダイスを交換することで色んな圧着が出来るようになります。...もっと読む
