アーバープレス日ノ出

Name: アーバープレス 日ノ出
Brand: 日ノ出（丸八鋳造所）
SKU: 223005669968
Rating: 5 (1 reviews)

通常単価(税別): 32,079円～71,861円

税込単価: 35,287円～79,047円

通常出荷日：1日目～2日目

【特長】・手動押圧力プレスで、プッシュの打ち込み、ベアリングの挿入、ノックピンの抜き取りなど、相手の物...

詳細を確認

55.0

お得なエコノミーシリーズで消耗品もコストダウン！

ミスミ

【エコノミーシリーズ】ポリエステル手袋（手のひらPUコーティング）

通常価格(税別)： 620円 (税込価格：682円)

通常出荷日：在庫品1日目

特長

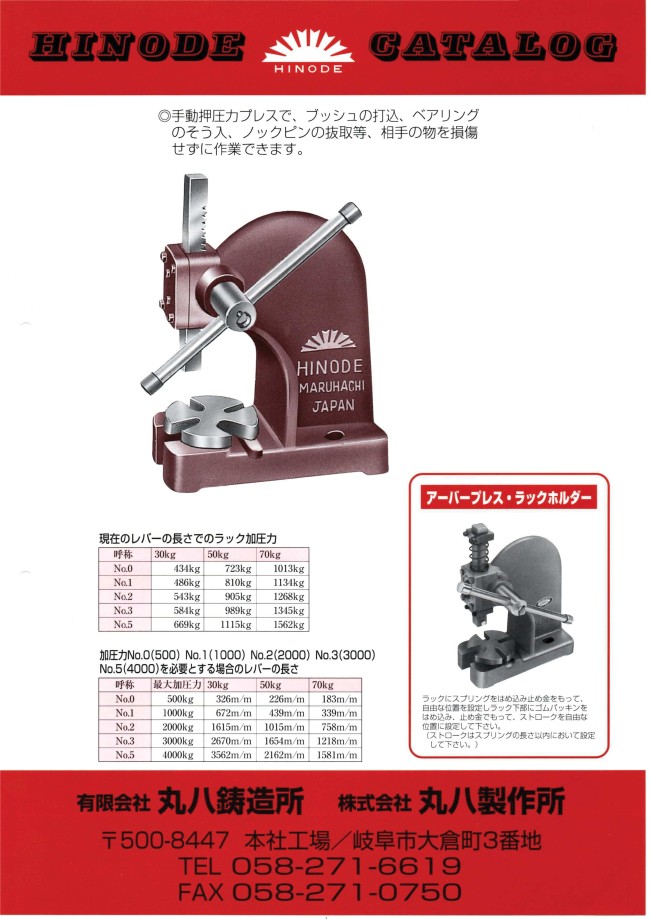

手動押圧力プレスで、プッシュの打ち込み、ベアリングの挿入、ノックピンの抜き取りなど、相手の物を損傷せずに作業できます。

ご注意

本品は重量品のため車上渡しとなります。お届け時、商品を荷下ろししていただく準備をお願い致します。

未確定 3 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品仕様

製品特長・仕様

規格表

型番	A	B	C	D	E	F	G	H	J	L	M	N	O
ABP-0	264	71	116	14×φ93	90	29	230	19×190	40	φ30×152	91	31	102
ABP-1	305	82	134	16×φ118	105	37	270	25×242	48	φ35×182	108	37	128
ABP-2	430	100	215	23×φ161	140	45	400	30×355	72	φ45×227	145	55	173

型番	P	Q	R	S	T	V	U	ピニオンキャビッチ	ラック歯数	ホルダー取付穴	重量（kg）
ABP-0	φ13×248	48	58	24	18	12	10	12DP×12	22T	φ12×20	9
ABP-1	φ16×320	70	58	30	22	14	12	2.5M×12	24T	φ12×25	15
ABP-2	φ19×455	78	86	40	30	22	17	3M×13	28T	φ20×30	36

外形図

使用方法・使用事例

使用方法

【操作方法】
1. 使用前に、正面のホーロービス（1）と左側の真鍮ボルト（2）にてラック（3）の緩みを調整してください。
2. テーブルの上の円盤（4）は任意の溝位置で回転させて使用できます。又、取り外す事も出来ます。
3. 蝶ネジ（5）にてハンドルを任意の位置で固定できます。
4. ラック（3）の底に穴があけて有り、サイドに押しネジがついていますので、治具やポンチなどを差し込めます。ラックの穴径は規格表のホルダー取付穴をご確認ください。

絞り込み条件：14 項目の仕様が未選択です

ストローク(mm)
- 100
- 115
- 190
テーブルサイズ(mm)
- 102X230
- 128X270
- 173X400
ラック圧カ/30kg時(kg)
- 434
- 486
- 543
ラック圧カ/50kg時(kg)
- 723
- 810
- 905
ラック圧カ/70kg時(kg)
- 1013
- 1134
- 1268
JANコード
- 4940179001018
- 4940179001025
- 4940179001032
トラスココード
- 112-6725
- 112-6717
- 112-6709
質量(g)
- 9000.0
- 15000.0
- 36000.0
テーブル奥行(mm)
- 90
- 105
- 140
ラック寸法(mm)
- 19×190
- 25×242
- 30×355
レバー寸法(mm)
- Φ13×248
- Φ16×320
- Φ19×455
奥行(mm)
- 400
高さ(mm)
- 430
幅(mm)
- 173
タイプ
- ABP
- ABP-2
出荷日
すべて
1日以内
2日以内

型番リスト

表示件数

型番

ABP-0

ABP-1

ABP-2

ストローク

(mm)

テーブルサイズ

(mm)

ラック圧カ/30kg時

(kg)

ラック圧カ/50kg時

(kg)

ラック圧カ/70kg時

(kg)

JANコード

トラスココード

質量(g)

テーブル奥行(mm)

ラック寸法(mm)

レバー寸法(mm)

奥行(mm)

高さ(mm)

幅(mm)

最小発注数量

100	102X230	434	723	1013	4940179001018	112-6709	9000.0	90	19×190	Φ13×248	-	-	-	1個
115	128X270	486	810	1134	4940179001025	112-6717	15000.0	105	25×242	Φ16×320	-	-	-	1個
190	173X400	543	905	1268	4940179001032	112-6725	36000.0	140	30×355	Φ19×455	400	430	173	1個

通常単価(税別) (税込単価)	通常出荷日

32,079円 ( 35,287円 )	1日目
51,044円 ( 56,148円 )	1日目
71,861円 ( 79,047円 )	2日目

詳細情報

基本情報

【特長】
・手動押圧力プレスで、プッシュの打ち込み、ベアリングの挿入、ノックピンの抜き取りなど、相手の物を損傷せずに作業できます。

ご注意

本品は重量品のため車上渡しとなります。お届け時、商品を荷下ろししていただく準備をお願い致します。

商品担当おすすめ

仲精機
ハンドプレス HZP/NH/RT
トラスコ中山
ハンドプレス（アルミ・真鍮用）

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はマニュアルカタログをご覧ください。

アーバープレス日ノ出のレビュー

5平均満足度：5.01件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

小物金具の押しつけ治具に使用

満足度：5.02016/10/31

ちょっとした押しつけ治具に、小型で手頃な大変利用しやすい手動プレス機である。今までに3種の治具に活用しているが、今後も益...もっと読む

2人が参考にしています。

1件全て見る

よくあるご質問（FAQ）

Q本製品の仕様で謳われている、”ラック寸法”と”ラック圧力”について教えて欲しい。

ラック寸法は、ラック全長の長さで、ラック圧力は、ラックが下方に押し込まれる圧力です。例えば、ABP-0の場合、レバーを押し込む荷重が30kgfの場合で、ラック圧力は434kgfになります。
