ラウンドシリーズ交換レンズシステム
- 通常単価(税別)
- 14,163円～91,941円
- 税込単価
- 15,579円～101,135円
2倍から15倍までの8種類の倍率を、1つの製品で使用できる交換レンズ。【特長】・倍率ラインナップ：2倍...
詳細を確認- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
詳細情報
基本情報
2倍から15倍までの8種類の倍率を、1つの製品で使用できる交換レンズ。
【特長】
・倍率ラインナップ：2倍、3倍、4倍、6倍、8倍、10倍、12倍、15倍。
・接眼レンズ径は倍率によりφ130～90（接眼レンズ径130～90mm）まで。
・レンズ径は違っても取り付け用ゴム枠の外径は共通化されており、交換が可能。
【用途】
・対応機種：SKKL、ENVL、オーライト-F、LSK（2倍～6倍）、LSKs（2倍～6倍）。
商品仕様
製品特長・仕様
製品の基本仕様・特長
- 交換レンズシステムは、レンズをゴム製取付枠をセットして有り、様々な倍率のレンズを1台の製品で使用する互換性が有ります。
- 交換レンズシステムの低倍率レンズは、裸眼での目視に近い倍率で、使用時の違和感が少ないのが特長で、長時間に亘る検査、選別作業や、照明拡大鏡を初めて導入する際に適した倍率です。
- 交換レンズシステムの高倍率レンズは、顕微鏡と比較して広い視野と高い倍率を併せ持つレンズで、量の少ない全数検査から抜き取り検査への使用が可能です。
外観
ラウンドシリーズ 2倍
ラウンドシリーズ 2倍のレンズ
ワイド2倍
ワイド 3倍
ワイド 4倍
仕様
| シリーズ | ラウンドシリーズ | ラウンドワイドシリーズ | ||
|---|---|---|---|---|
| 倍率 | 2倍 | 2倍 | 3倍 | 4倍 |
| レンズ寸法／接眼径（mm） | φ130 | φ150 | φ150 | φ150 |
| アイポイント／目とレンズの間隔（mm） | 150 | 150 | 150 | 150 |
| 作動距離／レンズと対象物の間隔（mm） | 160 | 150 | 120 | 100 |
| 視野（mm） | φ170 | φ200 | φ180 | φ160 |
| レンズ方式 | ラウンドシリーズ交換レンズシステム | ワイド交換レンズシステム | ワイド交換レンズシステム | ワイド交換レンズシステム |
| AR（反射防止）コートレンズ ラインナップ | 有り | 有り | 有り | 有り |
| レンズ材質 | 光学ガラス | 光学ガラス | 光学ガラス | 光学ガラス |
| レンズ構成 | 1枚 | 1枚 | 1枚 | 2枚 |
| 重量（g） | 400 | 700 | 750 | 1,150 |
| 対応機種 | SKKL、ENVL、LSKs、LSK、オーライト-Fシリーズ | LSKsワイド、LSKワイド、LEKsワイド、LEKワイドシリーズ | ||
※ 一部の型番の情報のみ掲載しています。

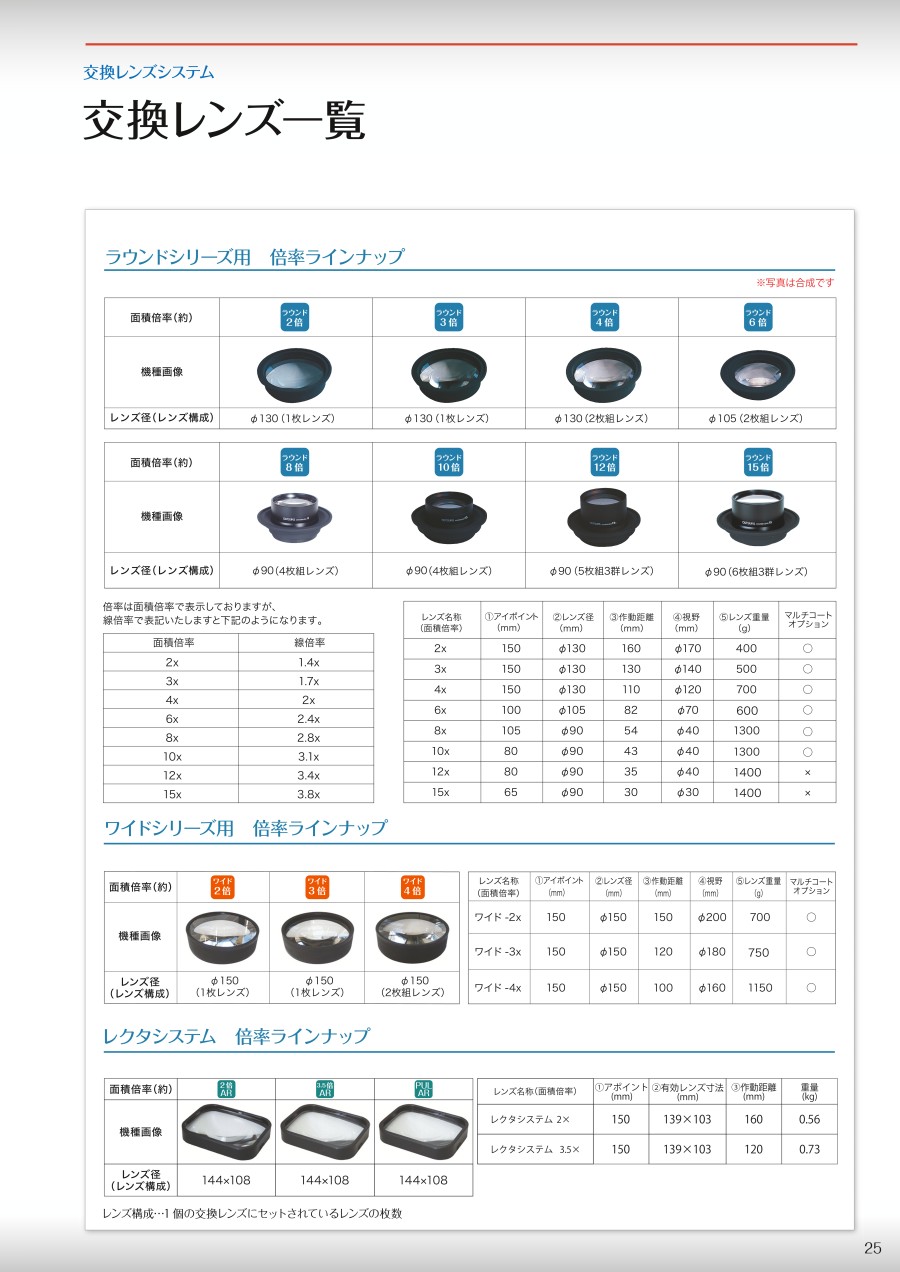

＜ラウンドシリーズ＞
面積倍率・線倍率
| 面積倍率 | 線倍率 |
|---|---|
| 2x | 1.4x |
| 3x | 1.7x |
| 4x | 2x |
| 6x | 2.4x |
| 8x | 2.8x |
| 10x | 3.1x |
| 12x | 3.4x |
| 15x | 3.8x |
詳細
| レンズ名称 （面積倍率） | （1）アイポイント （mm） | （2）レンズ径 （mm） | （3）作動距離 （mm） | （4）視野 （mm） | （5）レンズ重量 （g） |
|---|---|---|---|---|---|
| 2x | 150 | φ130 | 160 | φ170 | 400 |
| 3x | 150 | φ130 | 130 | φ140 | 500 |
| 4x | 150 | φ130 | 110 | φ120 | 700 |
| 6x | 100 | φ105 | 82 | φ70 | 570 |
| 8x | 105 | φ90 | 54 | φ40 | 1,300 |
| 10x | 80 | φ90 | 43 | φ40 | 1,350 |
| 12x | 80 | φ90 | 30 | φ40 | 1,670 |
| 15x | 65 | φ90 | 30 | φ30 | 1,560 |
開発者からのコメント
固定式倍率の製品が一般的な中で、複数の倍率のレンズ交換に対応した照明拡大鏡は、オーツカ光学製品が国内初です。
カタログ
商品担当おすすめ
よくあるご質問（FAQ）
なお、8倍以上のレンズには金属製の鏡筒に倍率表示シールを貼り付けております。
