アイネス 内径ねじ山修正工具
- 通常単価(税別)
- 8,868円～37,437円
- 税込単価
- 9,755円～41,181円
【特長】・アイネスは、つぶれた内径ねじ山を修正する工具で、適用範囲内のどんな径...
詳細情報を確認する
商品情報
傷んだねじ山を直す画期的工具
使用例
アイネス 内径ねじ山修正工具の特長
- 潰れた内径ねじ山を簡単に修正可能。
- 適用範囲内のどんな径やピッチにも使用可能。
- メートルねじ・インチねじ・右ねじ・左ねじ、細目・並目に対応する万能タイプ。
アイネス 内径ねじ山修正工具の使用方法について
ノブKを回し、ブレードBがハウジング部H内に納まるようにする。
次にアイネスを、修理するねじ穴に入れる。
ノブを左に回す。
ノブKを回し、ブレードBを傷んでいないねじ溝に当て、手の力だけでノブを締める。
ノブを右に回す。
クロス棒を使用して、図のようにアイネスを、任意の方向に回す。
アイネスは左右どちらにも回せる。
この商品の外形図と寸法
アイネス 内径ねじ山修正工具の寸法図
| 品番 | 使用範囲 | L | B | H | クロス 棒長さ | ød | øD | パイプねじ (呼び) | 質量 |
|---|---|---|---|---|---|---|---|---|---|
| NS2100 | 8-11mm 5/16"～7/16" | 109 | 18 | 45 | 136 | 32 | 76 | 1/8"～3/16" | 154 |
| NS2200 | 12-16mm 1/2"～5/8" | 109 | 18 | 45 | 136 | 34 | 77 | 1/4"～3/8" | 168g |
| NS2300 | 16-20mm 11/16"～13/16" | 111 | 21 | 53 | 146 | 40 | 90 | 3/8"～1/2" | 248g |
| NS2400 | 22-32mm 7/8"～1 1/4" | 136 | 27 | 64 | 161 | 53 | 108 | 1/2"～7/8" | 454g |
| NS2500 | 32-54mm 1 1/4"～2 1/8" | 163 | 38 | 81 | 192 | 69 | 123 | 7/8"～1 3/4" | 950g |
詳細情報
基本情報
【特長】
・アイネスは、つぶれた内径ねじ山を修正する工具で、適用範囲内のどんな径やピッチのねじにも使用できます。
・メートルねじ・インチねじ・右ねじ・左ねじ、細目・並目に対応する万能タイプ。
・ハイス鋼のブレードはつぶれていないねじ溝に添って動き、つぶれた部分を修正します。
ご注意
- アイネスの単品は60°刃付です。パイプねじ等のウィットねじ、PTねじ等を修正する場合は別途、55°の替刃をご購入下さい。

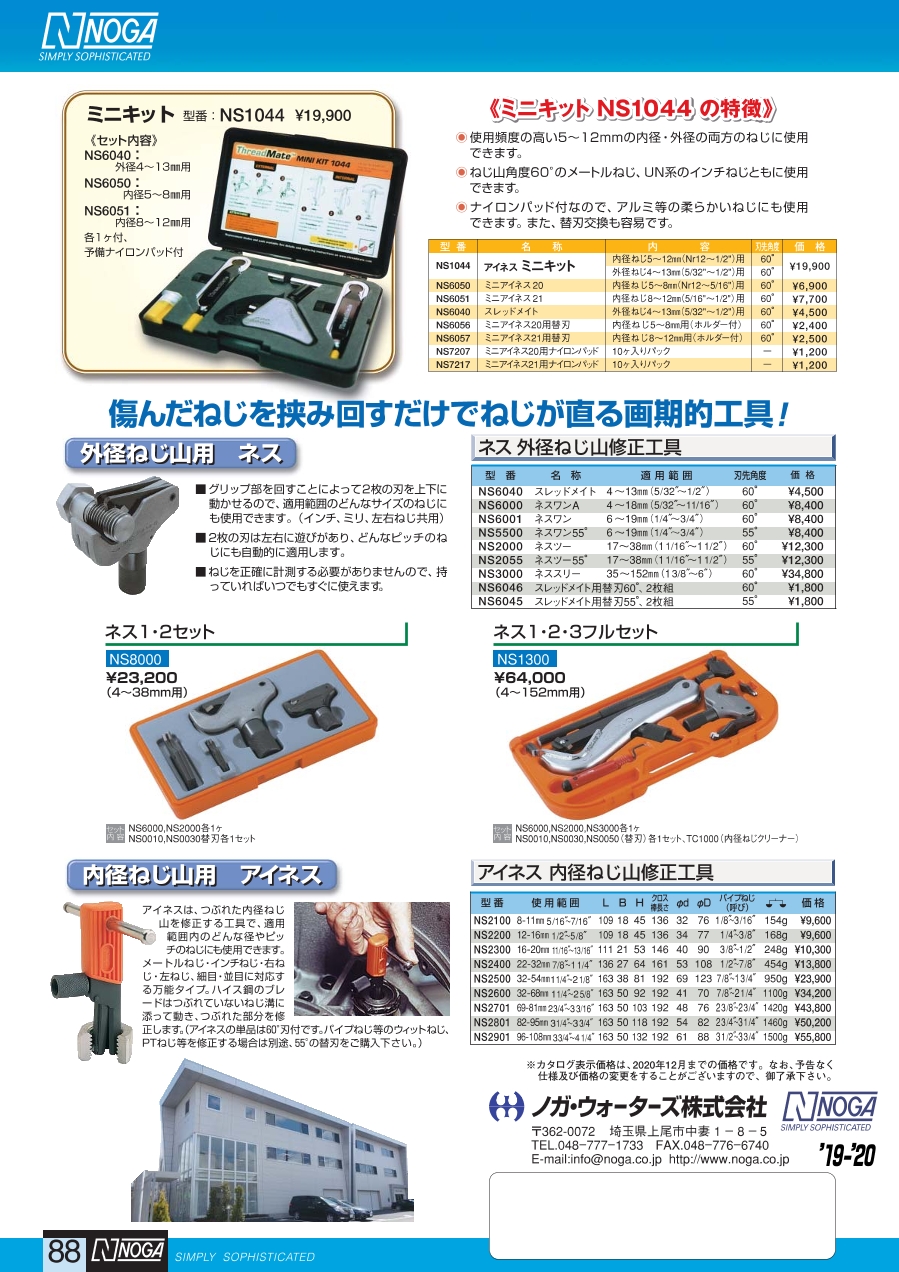

カタログ
