フェニックスシリーズヘッド交換式エンドミルスクエア・コーナRタイプ PXM PXSE
- 通常単価(税別)
- 10,111円～43,352円
- 税込単価
- 11,122円～47,687円
ヘッド交換式エンドミル用ヘッドです。汎用性が高く、幅広い用途に対応します。専用ホルダにより様々な加工深...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品特長・仕様
製品の基本仕様・特長
ソリッドエンドミルの設計・実績・ノウハウを活かした刃形
- 様々な加工に対応可能
端面+テーパ＝二面拘束
- 高い剛性と精度を確保
- 外周刃の振れ精度：0.015mm以下
- ヘッド交換精度（軸方向）±0.03mm
PXM 専用スパナによる締結
バットレスネジ採用
- ヘッドの脱着が容易に
- 工具交換時間の短縮
対ソリッド工具
- 大径加工でのコストメリット。
- ヘッドのみの交換による時間短縮。
対インデキサブル工具
- 刃数メリットによる生産性の向上。
- 刃先の自由度。
- イニシャルコスト、ランニングコストの低減。
性能・試験情報
［PXSE］耐久1.6倍で工具費1/5 ～部品加工～
ソリッド工具に対し1.6倍の耐久。ワーク1個当たりの工具費が1/5となった。
| 使用工具 | ヘッド：PXSE200C20-04R010 ホルダ：PXMZ-C20SS20-S120 | 他社超硬ソリッドエンドミル |
|---|---|---|
| サイズ | φ20×R1 4刃 | |
| 加工 ワーク | 機械部品 | |
| 被削材 | S25C | |
| 切削速度 | 60m/min（1,000min-1） | |
| 送り速度 | 400mm/min（0.1mm/t） | |
| 切削方法 | 溝切削 | |
| 切込深さ | ap=3mm ae=20mm | |
| 切削油剤 | 水溶性切削油剤 | |
| 使用機械 | 横形マシニングセンタ（BT50） | |
| 加工 ワーク数 | 5個 | 3個 |
ワーク1個当たりの工具費（対比）
外形図
オイルホール無し
オイルホール付き
使用方法・使用事例
使用方法
（1）清掃
ヘッド、シャンク締結部のゴミ、汚れを落とす
（2）仮締め
手締め
（3）本締め
専用スパナで締める
（4）確認
隙間が無い事を確認
使用上の注意
- ヘッド装着時はPXM専用スパナをご使用下さい（市販スパナはご使用できません）。
- ヘッドとシャンクホルダの端面が付くまで締め込んで下さい。隙間が無い事をご確認下さい。
- 締結部を脱脂すると締付けが固くなり、端面が付かなくなる可能性があります。脱脂はしないで下さい。
- スパナはヘッドの切欠きに合わせ挿入し、回転方向にゆっくりと回転させてご使用下さい。
推奨切削条件
推奨切削条件表
PXSE 側面切削 L/D≦3.5
PXSE 溝切削 L/D≦3.5
切削条件時の注意
- （1）機械、ホルダは剛性のある精度の高いものをご使用下さい。
- （2）切込深さ、機械剛性等使用状況により、回転速度、送り速度を調整下さい。
- （3）突出し量が長くなる場合は、びびりが発生しやすくなりますので、回転速度、送り速度、切込深さを調整下さい。
- （4）切削条件は、ホルダ端面からのシャンクホルダ（PXMZ）の突出し長さにヘッド全長（LF）を加えた突出し長さを配慮した選定をして下さい。
選定サポート情報
ヘッドラインナップ
| PXSE | 不等分割 4枚刃 スクエア・コーナラジアス形状 | 汎用性が高く、溝～側面まで、重切削が可能 |
|---|---|---|
| PXVC | 不等リード 4枚刃 強ねじれ スクエア・コーナラジアス形状 | 突出しの長い加工において、安定した加工が可能 |
| PXSM | 不等分割 多刃 スクエア・コーナラジアス形状 | 汎用性が高く、多刃のメリットを活かす加工が可能 |
| PXNH | 不等リード 4枚刃 強ねじれ ラフィング形状 | 幅広い切削領域で荒取り加工が可能 |
| PXNL | 不等リード 4枚刃 弱ねじれ ラフィング形状 | 長寿命の荒取り加工が可能 |
| PXRE | 直刃 コーナラジアス形状 | 高硬度材の加工が可能 |
| PXDR-P | 3枚刃 能力型 コーナラジアス形状 | 突出しの長くなる形状の安定加工が可能 |
| PXDR-N | 3枚刃 耐久型 コーナラジアス形状 | 長寿命の形状荒取り加工が可能 |
| PXBE-P | 3枚刃 能力型 ボール形状 | 突出しの長くなる形状の安定加工が可能 |
| PXBE-N | 3枚刃 耐久型 ボール形状 | 長寿命の形状荒取り加工が可能 |
| PXBM | 多刃 ボール形状 | 中仕上げ～仕上げ加工が可能 |
PXMシリーズ 形状別工具ガイド
＜スクエア形状＞
PXSE／PXVC／PXSM
被削材質 硬さ
＜ラフィング形状＞
PXNH／PXNL
被削材質 硬さ
＜コーナラジアス形状＞
PXRE／PXDR-P／PXDR-N
被削材質 硬さ
＜ボール形状＞
PXBE-P／PXBE-N／PXBM
被削材質 硬さ
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
10,111円 ( 11,122円 ) | 3日目 |
10,111円 ( 11,122円 ) | 3日目 |
10,111円 ( 11,122円 ) | 3日目 |
10,111円 ( 11,122円 ) | 3日目 |
10,111円 ( 11,122円 ) | 3日目 |
12,744円 ( 14,018円 ) | 3日目 |
11,893円 ( 13,082円 ) | 3日目 |
11,893円 ( 13,082円 ) | 3日目 |
12,744円 ( 14,018円 ) | 3日目 |
11,893円 ( 13,082円 ) | 3日目 |
11,893円 ( 13,082円 ) | 3日目 |
12,744円 ( 14,018円 ) | 3日目 |
11,893円 ( 13,082円 ) | 3日目 |
22,006円 ( 24,207円 ) | 3日目 |
20,475円 ( 22,523円 ) | 3日目 |
20,475円 ( 22,523円 ) | 3日目 |
22,006円 ( 24,207円 ) | 3日目 |
20,475円 ( 22,523円 ) | 3日目 |
20,475円 ( 22,523円 ) | 3日目 |
20,475円 ( 22,523円 ) | 3日目 |
22,006円 ( 24,207円 ) | 3日目 |
20,475円 ( 22,523円 ) | 3日目 |
27,363円 ( 30,099円 ) | 3日目 |
25,443円 ( 27,987円 ) | 3日目 |
25,443円 ( 27,987円 ) | 3日目 |
27,363円 ( 30,099円 ) | 3日目 |
25,443円 ( 27,987円 ) | 3日目 |
25,443円 ( 27,987円 ) | 3日目 |
27,363円 ( 30,099円 ) | 3日目 |
25,443円 ( 27,987円 ) | 3日目 |
35,949円 ( 39,544円 ) | 3日目 |
33,533円 ( 36,886円 ) | 3日目 |
35,949円 ( 39,544円 ) | 3日目 |
33,533円 ( 36,886円 ) | 3日目 |
33,533円 ( 36,886円 ) | 3日目 |
35,949円 ( 39,544円 ) | 3日目 |
33,533円 ( 36,886円 ) | 3日目 |
11,795円 ( 12,975円 ) | 3日目 |
11,795円 ( 12,975円 ) | 3日目 |
11,795円 ( 12,975円 ) | 3日目 |
11,795円 ( 12,975円 ) | 3日目 |
13,994円 ( 15,393円 ) | 3日目 |
13,994円 ( 15,393円 ) | 3日目 |
13,994円 ( 15,393円 ) | 3日目 |
13,994円 ( 15,393円 ) | 3日目 |
13,994円 ( 15,393円 ) | 3日目 |
22,595円 ( 24,855円 ) | 3日目 |
22,595円 ( 24,855円 ) | 3日目 |
22,595円 ( 24,855円 ) | 3日目 |
22,595円 ( 24,855円 ) | 3日目 |
22,595円 ( 24,855円 ) | 3日目 |
22,595円 ( 24,855円 ) | 3日目 |
25,662円 ( 28,228円 ) | 3日目 |
25,662円 ( 28,228円 ) | 3日目 |
25,662円 ( 28,228円 ) | 3日目 |
25,662円 ( 28,228円 ) | 3日目 |
25,662円 ( 28,228円 ) | 3日目 |
25,662円 ( 28,228円 ) | 3日目 |
38,160円 ( 41,976円 ) | 3日目 |
38,160円 ( 41,976円 ) | 3日目 |

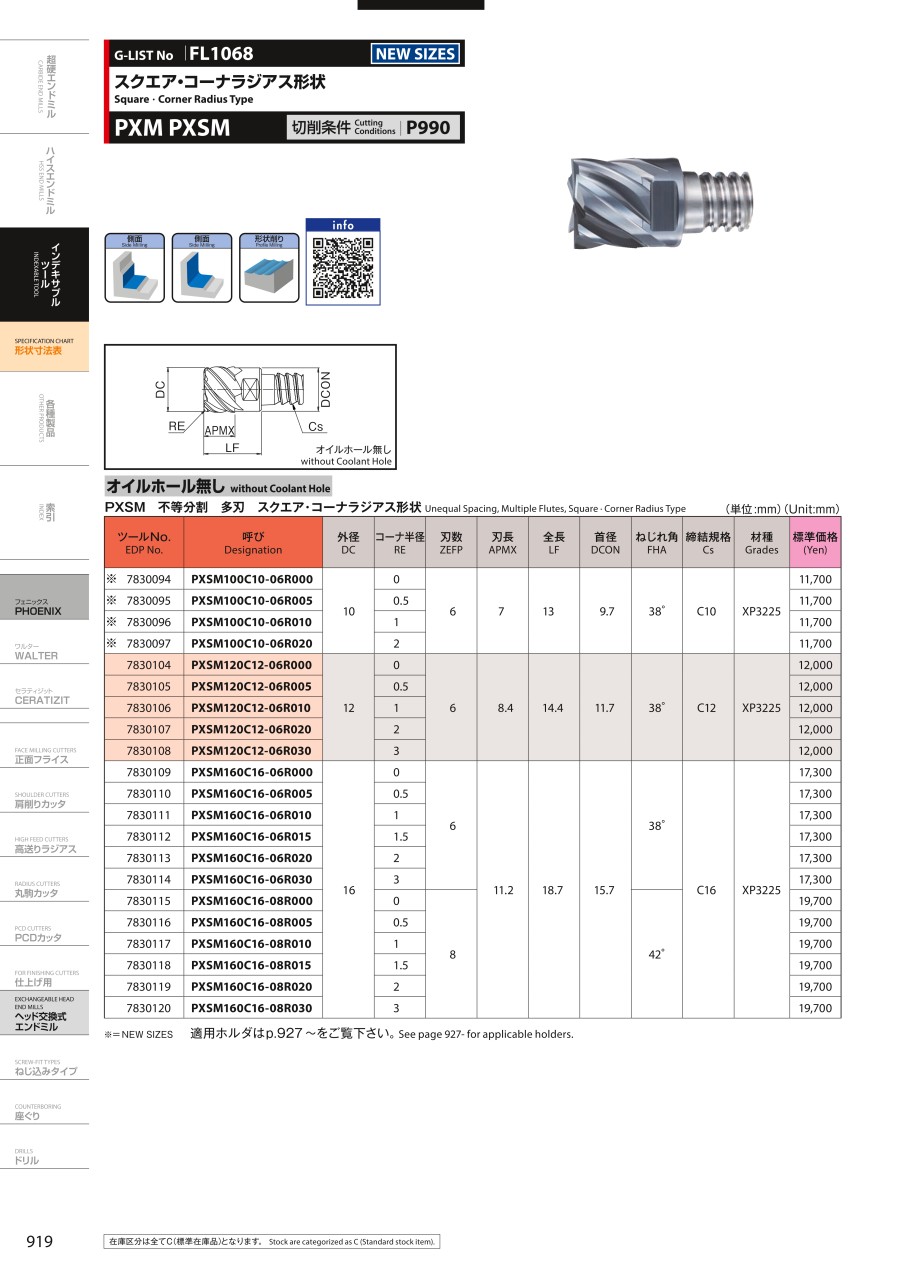

カタログ
