オーエスジー

フェニックス正面フライスオクタゴンタイプボアタイプ用チップ

カタログ |

通常単価(税別): 1,790円～2,016円

税込単価: 1,969円～2,218円

ネガ刃形とポジ逃げ角により高剛性かつシャープな切れ味を兼ね備えた形状です。

形状（型番頭文字）
O(正八角形)
逃げ角
その他
利用可能コーナー数
その他
寸法　内接円径B (mm)
17.1
寸法　厚さT (mm)
5.66
R (mm)
0.8
副切れ刃ｂ (mm)
2
材質
コーティング
切れ刃数
16
切れ刃の長さｌ (mm)
6

未確定：候補が16型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

製品の基本仕様・特長

インサート形状

ネガ刃形とポジ逃げ角により高剛性かつシャープな切れ味を兼ね備えた形状

経済的な裏表8コーナ（計16コーナ）仕様。最大切込み3.5mm
さらい刃形状により面粗さ向上。さらい刃=2mm
各インサートの数字を合わせてセッティングすることによりバラつきを抑えることが可能。

性能・試験情報

油圧バルブ部品の荒取り加工
ワーク形状は穴が多数あり厳しい断続加工であった。そのような加工環境での高速条件下においても安定した加工が可能で、1コーナあたりの耐久も大幅UPとなり、コストダウンが期待できる結果となった。

使用工具	PAO06R160M50.8W-20 （φ160×20刃）	他社品
使用インサート（材種）	OZKU060508SR-GM（XC1015）	超硬コーティングインサート
被削材	FCD600
切削速度	250m/min（500min^-1）
送り速度	3,000mm/min（0.3mm/t）
切込深さ	ap=3mm ae=120mm
切削油剤	なし（エアブロー）
使用機械	立形マシニングセンタ（BT50）

加工ワーク数

16ワーク加工後のインサート写真／主切れ刃部摩耗

機械部品の荒取り加工
切削抵抗を低く抑えられるため能率を1.8倍に上げての安定加工が可能。さらに1.5倍の耐久が得られた。

使用工具	PAO06R125M38.1-12 （φ125×12刃）	他社品
使用インサート（材種）	OZKU060508SR-GM（XC1015）	超硬コーティングインサート
被削材	FC250
切削速度	200m/min（500min^-1）	157m/min（400min^-1）
送り速度	1,800mm/min （0.3mm/t）	1,000mm/min （0.3mm/t）
切込深さ	ap=2mm ae=90mm
切削油剤	なし（エアブロー）
使用機械	門形マシニングセンタ（BT50）

加工ワーク数

油圧バルブの荒取り加工
従来は片面8コーナ仕様タイプを使用していたが、PAOでは使用可能コーナ数が2倍となりコーナ単価ダウン。また切削量25%UPが可能で、耐久は2倍となった。

使用工具	PAO06R125M38.1-12 （φ125×12刃）	他社品
使用インサート（材種）	OZKU060508SR-GM（XC1015）	超硬コーティングインサート
被削材	FCD500
切削速度	150m/min（380min^-1）	150m/min（300min^-1）
送り速度	900mm/min （0.2mm/t）	720mm/min （0.27mm/t）
切込深さ	ap=3mm ae=50～80mm
切削油剤	なし（エアブロー）
使用機械	門形マシニングセンタ（BT50）

加工ワーク数

Inconel 718の長寿命加工
他社品は早期にてチッピング・欠損が発生していたが、PAO（XC5040）では摩耗の抑制により約4倍の耐久UPが可能であった。

使用工具	PAO06R125M38.1-12 （φ125×12刃）	他社品
使用インサート（材種）	OZKU060508ER-SM （XC5040）	両面仕様インサート
被削材	Inconel 718
切削速度	40m/min（100min^-1）
送り速度	120mm/min（0.1mm/t）
切込深さ	ap=1.5mm ae=50mm
切削油剤	水溶性切削油剤
使用機械	立形マシニングセンタ（BT50）

2m加工時点／切りくず

プレス金型基準面荒取り加工
従来品では激しい断続加工と被削性の悪さから欠損が多発していた。高剛性GRブレーカでは安定加工・耐久UPが可能となった。

使用工具	PAO06R100M31.7-10 （φ100×10刃）
使用インサート（材種）	OZKU060508SR-GR（XC1015）
被削材	FCD500相当
切削速度	150m/min（477min^-1）
送り速度	1,400mm/min（0.3mm/t）
切込深さ	ap=3mm ae=60mm
切削油剤	なし（エアブロー）
使用機械	門形マシニングセンタ（BT50）
加工時間	2時間30分

2時間30分加工時点

外形図

推奨切削条件

推奨切削条件表

切削条件時の注意

推奨切削条件表の数値は実切削速度における一般的な値を示したものです。加工環境に合わせて適宜調整して下さい。

適用被削材

被削材別推奨材質

◎：第一推奨材質 ○：第二推奨材質

GL：軽切削用 GM：中切削用 GR：重切削用 SM：耐熱合金用

選定サポート情報

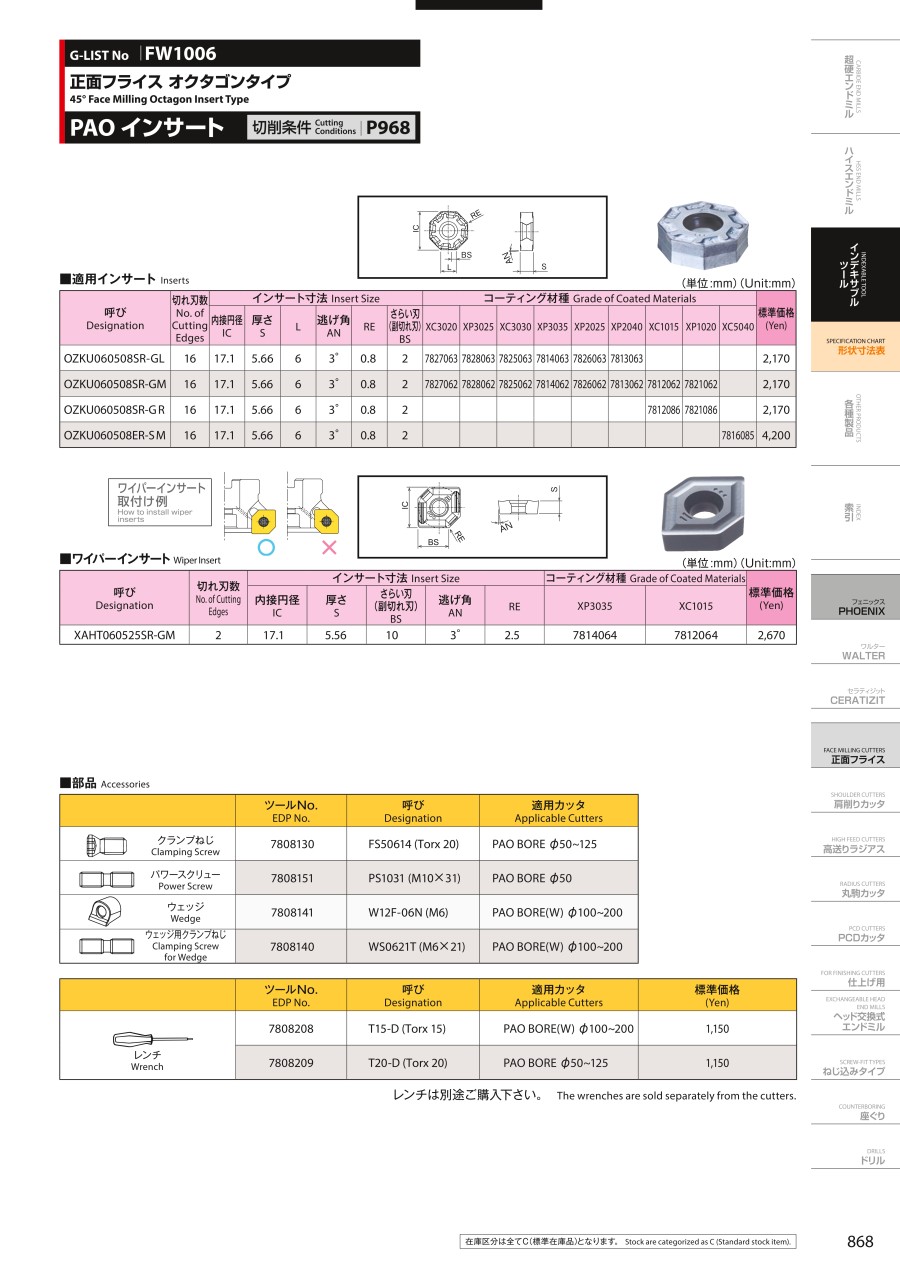

正面フライスオクタゴンタイプボアタイプ PAO BORE

Type1

パワースクリュー仕様／オイルホール付

Type2

オイルホール付

Type3

オイルホールなし

ねじ止めタイプ

ツールNo.	呼び	外径 DC	カッタ外径 DCX	刃数 ZEFP	カッタ高さ LF	ボス径 DCSFMS	穴径 DCON	端面キー溝		APMX	重量（kg）	形状タイプ
ツールNo.	呼び	外径 DC	カッタ外径 DCX	刃数 ZEFP	カッタ高さ LF	ボス径 DCSFMS	穴径 DCON	幅 KWW	深さ b	APMX	重量（kg）	形状タイプ
7802020	PAO06R050M22-5	50	60.2	5	40	45	22	10.4	6.3	3.5	0.35	1
7802021	PAO06R063M22-7	63	73.2	7	40	50	22	10.4	6.3	3.5	0.51	2
7802022	PAO06R080M25.4-8	80	90.2	8	50	60	25.4	9.5	6	3.5	1.05	2
7802023	PAO06R100M31.7-10	100	110.2	10	50	70	31.75	12.7	8	3.5	1.51	3
7802024	PAO06R125M38.1-12	125	135.2	12	63	90	38.1	15.9	10	3.5	2.98	3

Type4

オイルホールなし

Type5

オイルホールなし

ウェッジ止めタイプ

ツールNo.	呼び	外径 DC	カッタ外径 DCX	刃数 ZEFP	カッタ高さ LF	ボス径 DCSFMS	穴径 DCON	端面キー溝		APMX	重量（kg）	形状タイプ
ツールNo.	呼び	外径 DC	カッタ外径 DCX	刃数 ZEFP	カッタ高さ LF	ボス径 DCSFMS	穴径 DCON	幅 KWW	深さ b	APMX	重量（kg）	形状タイプ
7802089	PAO06R100M31.7W-14	100	110.2	14	50	70	31.75	12.7	8	3.5	1.37	4
7802091	PAO06R125M38.1W-17	125	135.2	17	63	90	38.1	15.9	10	3.5	2.81	4
7802093	PAO06R160M50.8W-20	160	170.2	20	63	100	50.8	19	11	3.5	4.50	4
7802095	PAO06R200M47.6W-25	200	210.2	25	63	150	47.625	25.4	14	3.5	7.75	5
